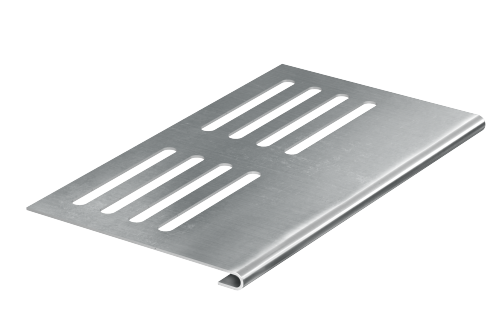

Ограничитель защитный RP 100, цинк-ламельный (аналог горячеоцинкованный) | 36900HDZL DKC ДКС

Ограничитель защитный RP 100 цинк-ламельный от DKC - элемент системы S5 Combitech, предназначенный для защиты кабелей от повреждений об острые кромки лотков при использовании шарнирных соединений. Артикул 36900hdzl совместим с лотками шириной 100 мм и устанавливается на стыках с наклоном.

Назначение и область применения

Ограничитель защитный RP 100 цинк-ламельный используется в системе S5 Combitech для предотвращения перегиба и механического повреждения кабелей там, где лотки соединены под углом через шарнирное соединение. Он закрывает острые края металлической пластины, образующейся при изгибе трассы. Применяется в кабельных трассах на производствах, в энергообъектах, транспорте и других местах, где требуется безопасная прокладка силовых и сигнальных проводов.

Технические характеристики

• Тип изделия: Ограничитель
• Материал корпуса: Нержавеющая сталь
• Покрытие: Цинк-ламель - комбинированное антикоррозийное покрытие на базе магниевой смолы с частицами алюминия и цинка
• Высота стенки: 75 мм
• Совместимая ширина лотка: 100 мм
• Тип соединения: Шарнирное
• Исполнение: Стыковая пластина
• Огнестойкость: Да
• Цвет: Серый
• Крепление: Винты M6×10 с гайками M6 с насечкой

Совместимость и монтаж

Ограничитель RP 100 цинк-ламельный устанавливается исключительно на лотки серии S5 Combitech шириной 100 мм. Для фиксации используются винты M6×10 и гайки M6 с насечкой - они обеспечивают надёжное крепление даже при вибрациях. Установка выполняется на нижнюю плоскость лотка в зоне шарнирного перехода. Не совместим с другими сериями лотков или лотками другой ширины. Перед установкой проверьте соответствие профиля лотка и наличия подготовленных отверстий под крепёж.

Безопасность и стандарты

Ограничитель соответствует требованиям по огнестойкости, что позволяет применять его в объектах с повышенными нормами пожарной безопасности. Покрытие цинк-ламель обеспечивает электрохимическую защиту, снижающую риск коррозии в агрессивных средах. Соответствует уровню защиты, сравнимому с горячеоцинкованным покрытием, но без термической деформации материала.

Преимущества

• Защищает кабели от порезов и изгибов на острых кромках лотка при изменении направления трассы
• Устойчив к коррозии благодаря многослойному цинк-ламельному покрытию - долговечен в условиях влажности и химических воздействий
• Не требует сварки - монтаж выполнен на болтах, что ускоряет сборку и позволяет заменить деталь без демонтажа всей трассы
• Сохраняет целостность системы S5 Combitech - полностью совместим с оригинальными комплектующими
• Обеспечивает соблюдение правил электробезопасности за счёт исключения контакта кабелей с металлическими острыми краями

Ограничения применения

• Подходит только для лотков шириной 100 мм - нельзя использовать с 80 мм, 150 мм или другими размерами
• Не предназначен для вертикальных участков без шарнирного соединения - функционал ограничен именно защитой стыковых переходов
• Не следует применять в условиях постоянного погружения в жидкость - хотя покрытие устойчиво к коррозии, длительное нахождение под водой выходит за рамки проектных условий
• Требуется точное соответствие типу крепёжа - использование других винтов или гаек может нарушить герметичность и прочность соединения

Примеры использования

• На производстве: защита кабелей на конвейерах с регулярными изменениями направления движения
• В Энергетике: прокладка кабелей между этажами в распределительных щитах с U-образными переходами
• В ЖКХ: кабельные трассы в подвальных помещениях с частыми изгибами и высокой влажностью
• На транспорте: внутри железнодорожных вагонов и метрополитена - где важны надёжность и отсутствие открытых острых кромок

Практические советы

• Перед монтажом всегда проверяйте, что лоток имеет готовые отверстия под M6 - если отверстий нет, используйте подходящую оснастку для сверления, но не допускайте увеличения шага крепления
• Запаситесь гайками с насечкой - обычные гайки могут ослабнуть при вибрациях
• При работе в агрессивной среде (например, на химзаводах) дополнительно контролируйте состояние покрытия каждые 6–12 месяцев
• Не сочетайте этот ограничитель с лотками других брендов - даже при одинаковой ширине возможны отличия в форме профильных кромок
• Артикул 36900hdzl - единственный вариант этого типа в серии S5 Combitech; другие модели RP не являются взаимозаменяемыми
