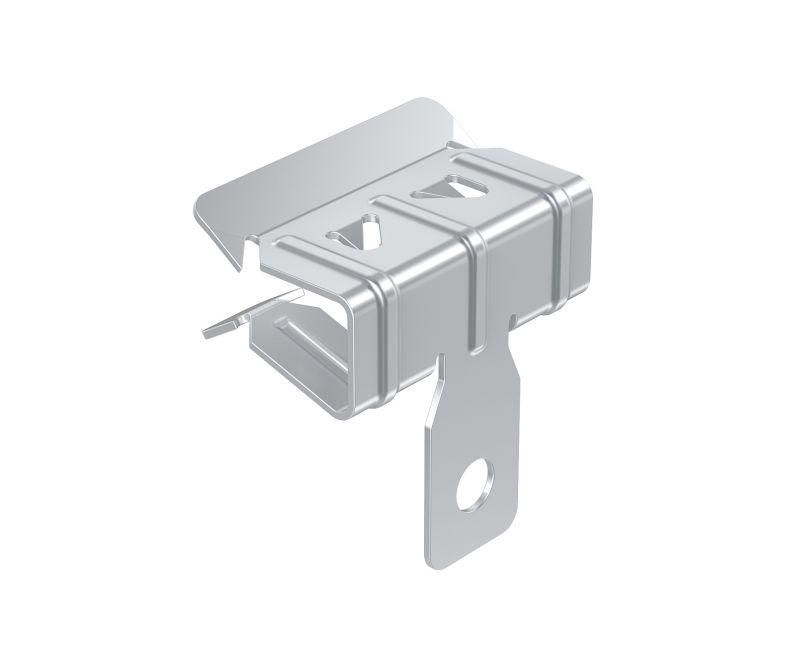

Зажим балочный 15-20 мм TDZ | ZB15-20 EKF

Зажим балочный 15-20 мм TDZ EKF - это надёжное решение для быстрого крепления труб, кабельных трасс и других инженерных систем к стальным балкам без сверления и сварки. Продукт из серии EKF-Line обеспечивает прочную фиксацию в диапазоне 15–20 мм, подходящий для объектов жилищного, промышленного и коммерческого назначения.

Назначение и область применения

Зажим балочный 15-20 мм TDZ EKF предназначен для крепления инженерных коммуникаций - таких как трубы, воздуховоды, кабельные лотки и шины - к стальным балкам, I-образным профилям и другим металличесkim несущим элементам. Подходит для внутренней установки в зданиях: офисах, заводских помещениях, складах, парковках и медицинских учреждениях. Особенно эффективен там, где нельзя нарушать целостность несущих конструкций - например, при модернизации старых зданий или в условиях ограниченного доступа.

Технические характеристики

• Тип крепления: пружинный зажим - захватывает балку за нижнюю полку одним ударом молотка;
• Регулируемый диапазон захвата: 15–20 мм - соответствует типовым размерам стальных балок;
• Материал корпуса: углеродистая сталь - высокая механическая прочность;
• Защитное покрытие: горячее цинкование - устойчиво к коррозии, долговечнее гальванизированного слоя;
• Не требует дополнительных крепёжных элементов - работает автономно.

Совместимость и монтаж

Зажим совместим с любыми стальными балками шириной полки от 15 до 20 мм. Установка занимает несколько секунд: просто поместите зажим под нижнюю полку балки и нанесите один точечный удар молотком - механизм автоматически фиксируется. Нет необходимости использовать болты, свёрла, сварку или инструменты для нарезки резьбы. Крепится к любой вертикальной или горизонтальной балке, имеющей плоскую нижнюю поверхность. Для кабеля или трубы используйте дополнительно хомутики или кронштейны, которые закрепляются на выступающем крепёжном отверстии зажима.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству и безопасности, применяемым в России для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14918, обеспечивающий длительную защиту от коррозии даже в средах с повышенной влажностью. Отсутствие открытых острых кромок снижает риск травматизма при работе рядом с конструкцией.

Преимущества

• Экономия времени - монтаж без сверления и сварки;
• Сохранение целостности несущей конструкции - никаких ослаблений балки;
• Высокая надёжность - пружинный механизм не ослабевает со временем;
• Устойчивость к коррозии благодаря глубокому слою цинка;
• Легко проверяется визуально - наличие фиксации контролируется по щелчку и положению зажима.

Ограничения применения

• Не для алюминиевых, деревянных или композитных балок - требуется именно стальная полка;
• Не рекомендован для нагрузок выше 100 кг на единицу - не является силовой опорой для массивных трубопроводов;
• Не подходит для наружной установки в агрессивных средах (например, поблизости от морской воды или химических производств);
• Требуется минимальный зазор под балкой - не менее 5 мм для свободного входа механизма.

Примеры использования

• Фиксация воздушных каналов HVAC к стальным балкам в торгово-развлекательных центрах;
• Подвеска кабельных лотков в промышленных цехах с железобетонными перекрытиями и стальными рамами;
• Крепление медных и пластиковых труб холодного и горячего водоснабжения в многоэтажных жилых домах;
• Установка осветительных проводов и светильниковых креплений в ангарах и логистических комплексах.

Практические советы

• Перед монтажом убедитесь, что ширина нижней полки балки попадает в диапазон 15–20 мм - иначе зажим не сработает;
• Используйте мягкий молоток (резиновый или полиуретановый) - чтобы не деформировать покрытие;
• Проверьте плотность фиксации после удара: зажим должен быть утоплен вплотную к балке без люфта;
• На участках с возможным воздействием вибрации допускается дополнительная страховка через хомутик или стяжку;
• Артикул zb15-20 легко заменяется аналогичными изделиями серии EKF-Line - запас всегда можно заказать без изменения проекта.
