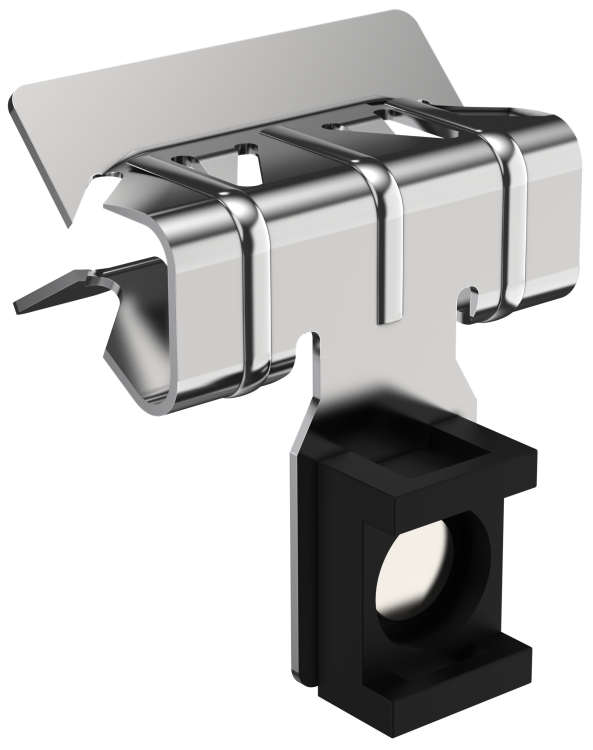

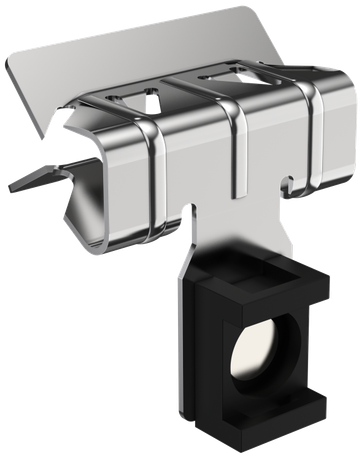

Зажим балочный 2-7мм под нейлон. стяжку HDZ | CME30-BZS-HDZ IEK

Зажим балочный 2-7мм под нейлоновую стяжку HDZ от IEK предназначен для надёжного крепления к металлическим поверхностям толщиной 2–7 мм с помощью обычной нейлоновой стяжки. Артикул cme30-bzs-hdz применяют там, где нужна быстрая установка без сверления - например, при монтаже кабельных лотков, светильников или труб.

Назначение и область применения

Зажим балочный 2-7мм под нейлоновую стяжку HDZ используется для фиксации проводов, кабелей, труб, кабельных лотков, светильников, информационных щитов и других элементов на плоских металлических деталях. Он идеально подходит для монтажа на двутаврах, швеллерах, уголках и других профилях, где невозможно или нецелесообразно использовать болты и заклёпки.

Технические характеристики

• Тип крепления: пружинный зажим - захватывает металл за счёт упругости материала, не требует инструментов для установки;
• Толщина фланца: 2–7 мм - оптимальный диапазон для плотного захвата; меньше 2 мм - риск проскальзывания, больше 7 мм - зажим не сработает;
• Материал: пружинная сталь - обеспечивает долговечную эластичность и выдерживает многократные циклы открывания/закрывания;
• Предельная нагрузка: 150 Н (~15 кг силы) - допустимый вес крепимых объектов при равномерном распределении;
• Защитное покрытие: горячее цинкование - устойчиво к коррозии, подходит для помещений с повышенной влажностью и наружных условий.

Совместимость и монтаж

Зажим совместим со всеми типами нейлоновых стяжек диаметром до 8 мм. Для установки достаточно:

1. Раздвинуть jaws зажима руками;
2. Установить его на край металлического профиля толщиной 2–7 мм;
3. Отпустить - зажим автоматически зафиксируется;
4. Протянуть через него стяжку и затянуть её.

Не используйте инструменты для принудительного сжатия - это повредит пружину. Монтаж возможен даже в труднодоступных местах благодаря компактным габаритам.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и коррозионной стойкости, характерным для изделий IEK. Горячее цинкование обеспечивает соответствие ГОСТ 9.306. Продукт не содержит опасных веществ согласно RoHS.

Преимущества

• Быстрый монтаж - не нужны гайки, болты или сверление;
• Высокая надёжность - пружинный механизм сохраняет усилие даже после длительной эксплуатации;
• Стойкость к внешним воздействиям - цинкование предохраняет от ржавчины в условиях высокой влажности;
• Легко заменяем - при необходимости можно демонтировать и переустановить без потери функциональности.

Ограничения применения

• Не для толщины фланца менее 2 мм - зажим будет слабо держаться;
• Не рекомендован для постоянных ударных или вибрационных нагрузок выше 150 Н - возможна деформация пружины;
• Не подходит для крепления на круглых или изогнутых поверхностях - требуется плоская поверхность;
• Не следует применять в средах с агрессивными химическими испарениями - цинк может разрушаться при контакте с кислотами и щелочами.

Примеры использования

• Фиксация кабельных лотков к швеллеру в производственном цехе;
• Подвеска LED-светильника на металлическом перекрытии в офисе;
• Крепление гофрированной трубы к раме оборудования;
• Установка информационного табло на стену из стального профиля.

Практические советы

• Перед монтажом проверьте толщину металла - лучше всего подходят профили 3–6 мм;
• Выбирайте нейлоновые стяжки с запасом по длине - они должны свободно проходить через зажим и иметь возможность затяжки;
• При использовании в сырых помещениях периодически осматривайте покрытие - при появлении белого налета (цинковые оксиды) ничего страшного, это нормальное явление;
• Артикул cme30-bzs-hdz от IEK хорошо сочетается с другими элементами системы крепления IEK - удобно собирать единый проект.
