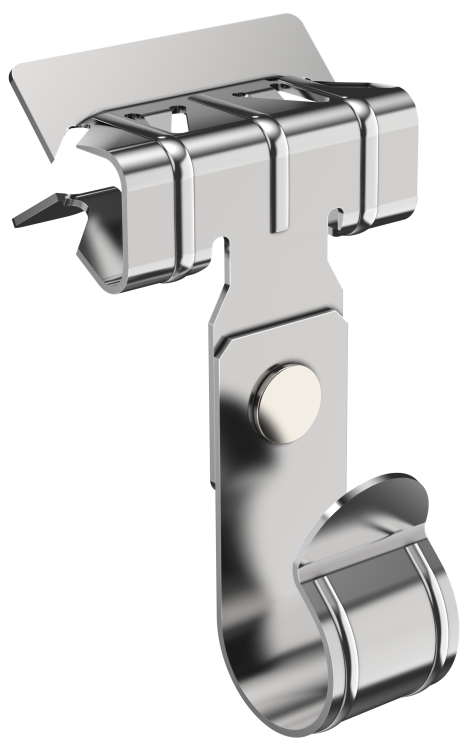

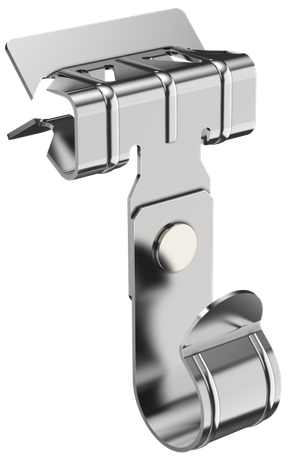

Зажим балочный 2-7мм под трубу 20мм HDZ | CME30-BZT-020-HDZ IEK

Зажим балочный 2-7мм под трубу 20мм HDZ от IEK (ИЭК), артикул cme30-bzt-020-hdz, предназначен для надёжного крепления труб диаметром 20 мм к металлическим поверхностям толщиной 2–7 мм. Простой, прочный и устойчивый к коррозии, он подходит для промышленной и коммерческой автоматизации.

Назначение и область применения

Зажим балочный 2-7мм под трубу 20мм HDZ используется для фиксации труб, кабельных каналов, гофры и других элементов к плоским металлическим поверхностям: балкам, швеллерам, уголкам, профилям и другим элементам конструкций. Часто применяется в системах освещения, кабельных трассах, на конвейерах, в промышленном оборудовании и при монтаже информационных щитов.

Технические характеристики

• Тип крепления: пружинный зажим - обеспечивает быстрое закрепление без инструментов
• Диаметр трубы/кабеля: 20 мм - подходит для стандартных металлических и пластиковых труб этого размера
• Толщина фланца: 2–7 мм - оптимальна для крепления к профильным деталям, не подходит для тонких листов менее 2 мм
• Материал: пружинная сталь - высокая упругость, долгий срок службы при циклических нагрузках
• Защитное покрытие: горячее цинкование - защищает от коррозии в агрессивных средах, включая влажные помещения и открытые площадки

Совместимость и монтаж

Зажим балочный 2-7мм под трубу 20мм HDZ совместим с трубами внешним диаметром 20 мм. Для установки необходимо:

• Раздвинуть пружинные челюсти руками
• Закрепить зажим на металлическом элементе толщиной 2–7 мм
• Вставить трубу внутрь зажима и отпустить рычаг - зажим сам плотно фиксирует трубу

Не требует сверления, болтов или гаек. Монтаж возможен даже в труднодоступных местах. Убедитесь, что поверхность, к которой крепится зажим, имеет ровную плоскую форму - изгибы или волны снижают надёжность фиксации.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и коррозионной стойкости, характерным для изделий IEK. Горячее цинкование обеспечивает соответствие ГОСТ 9.306. Напряжение и ток через зажим не передаются - он является исключительно механическим креплением.

Преимущества

• Быстрая установка - не нужны инструменты
• Высокая надёжность фиксации благодаря пружинному механизму
• Устойчивость к вибрациям и перегрузкам
• Цинковое покрытие продлевает жизнь в условиях повышенной влажности
• Лёгкий вес и компактные размеры

Ограничения применения

• Не подходит для фланцев толще 7 мм - зажим не сможет полностью замкнуться
• Не рекомендован для тонких листов менее 2 мм - риск деформации основания
• Не предназначена для крепления под напряжением - не является электроизоляционным элементом
• Не использовать в условиях постоянного воздействия температур выше +85 C - материал теряет упругость
• Не подходит для крепления гибких кабелей без жесткой оболочки - требуется труба или жёсткая гофра

Примеры использования

• Фиксация металлопластиковой трубы 20 мм к швеллеру в системе вентиляции
• Подвес кабельного лотка к балке в производственном цеху
• Крепление светильника на металлическом профиле в складском помещении
• Удержание гофрированной трубы с проводами на раме оборудования

Практические советы

• Перед монтажом проверьте толщину поверхности - используйте штангенциркуль, чтобы избежать некорректной работы зажима
• Если труба имеет тонкую стенку, убедитесь, что она не сплющивается при затяжке - можно использовать резиновые вставки внутри зажима
• Для длительной эксплуатации в сырых помещениях периодически осматривайте покрытие - при повреждении цинка рекомендуется замена
• Зажим балочный 2-7мм под трубу 20мм HDZ от IEK лучше сочетать с аналогичными креплениями одной серии - так достигается единый стиль и равномерная нагрузка
• Не используйте силовые инструменты для раскрытия зажима - это может сломать пружину
