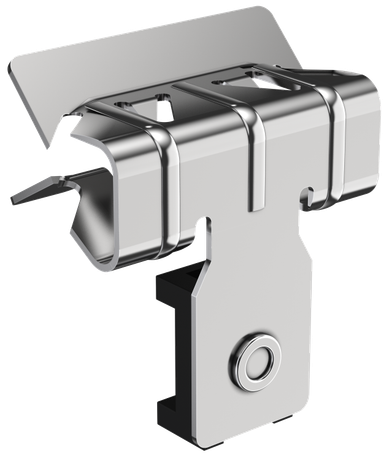

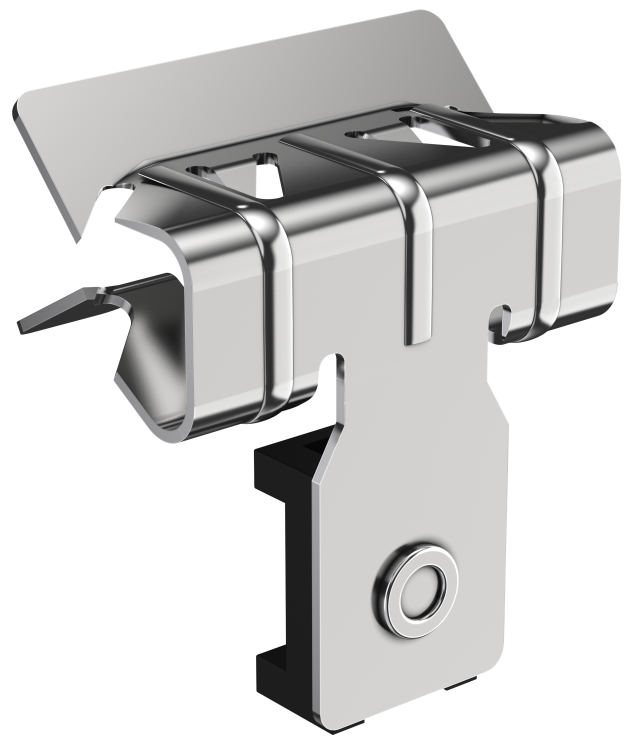

Зажим балочный 8-14мм под нейлон. стяжку внутр HDZ | CME40-BZSV-HDZ IEK

Зажим балочный 8–14 мм под нейлоновую стяжку внутренний HDZ от IEK предназначен для надёжного крепления к металлическим поверхностям толщиной 8–14 мм с использованием обычной нейлоновой стяжки. Артикул cme40-bzsv-hdz применяют там, где нужна быстрая установка без сверления - например, при монтаже кабельных лотков, светильников или труб.

Назначение и область применения

Зажим балочный 8–14 мм под нейлоновую стяжку внутренний HDZ используется для крепления к плоским металлическим элементам: балкам, швеллерам, уголкам, профилированным листам. Применяется в системах управления проводкой - для фixации кабельных каналов, гофр, металлопластиковых труб, светильников, информационных щитов и рекламных конструкций. Особенно удобен там, где нельзя использовать болты или заклёпки - например, при модульном монтаже или ремонте без демонтажа основной конструкции.

Технические характеристики

• Тип крепления: пружинный зажим - захватывает поверхность за счёт упругости материала, не требует инструментов для установки;
• Рабочий диапазон толщины фланца: 8–14 мм - не подходит для более тонких или толстых деталей;
• Предельная нагрузка: 200 Н (~20 кг силы) - допустимый вес крепимого объекта при равномерном распределении;
• Материал корпуса: пружинная сталь - обеспечивает долговечную эластичность и устойчивость к деформациям;
• Защитное покрытие: горячее цинкование - повышает коррозионную стойкость, особенно в условиях повышенной влажности или на открытом воздухе.

Совместимость и монтаж

Зажим совместим со всеми типами нейлоновых стяжек диаметром до 5 мм. Для установки достаточно вставить зажим в зазор между фланцами, плотно придавить рукой, затем продеть стяжку через отверстие и затянуть. Монтаж возможен даже при ограниченном доступе - зажим работает без предварительного сверления. Убедитесь, что толщина металла попадает в указанный диапазон: менее 8 мм - зажим не зафиксируется, более 14 мм - не войдёт.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для изделий IEK. Горячее цинкование соответствует ГОСТ 9.306. Предельная нагрузка проверена в условиях статического воздействия. Не рекомендовано применение в средах с химически активными парями или постоянным контактом с растворами солей.

Преимущества

• Не требуется инструмент - установка вручную занимает несколько секунд;
• Удобен для временного и постоянного крепления;
• Цинковое покрытие снижает риск коррозии в помещениях с высокой влажностью или на улице;
• Выдерживает значительные статические нагрузки - подходит для тяжёлых кабельных трасс;
• Подходит для многократного переустановки при замене оборудования - не теряет жесткость после нескольких циклов.

Ограничения применения

• Не для тонких листов меньше 8 мм - не будет удерживать;
• Не рассчитан на ударные или вибрационные нагрузки - не используйте на движущихся механизмах;
• Не предназначено для работы при температуре выше +80 C - материал теряет упругость;
• Стяжка должна быть из нейлона; другие материалы (металлические, полиэстеровые) могут повредить зажим или вызвать электрохимическую коррозию.

Примеры использования

• Фиксация кабельного лотка к вертикальному швеллеру в серверной комнате;
• Крепление LED-светильника к потолочной балке в торговом зале;
• Удерживание гофрированной трубы с проводами на стене из металлического профиля;
• Подвеска информационного экрана на раму из стального уголка;
• Монтаж воздушных линий связи на опорные конструкции в местах, где запрещены сверление и заварка.

Практические советы

• Перед установкой проверьте толщину металла штангенциркулем - точность важнее, чем кажется;
• Выбирайте стяжку с запасом по длине - она должна свободно проходить через зажим и позволять затянуть с усилием, но не перегружать;
• На открытых площадках лучше комбинировать с герметиком вокруг места входа стяжки - предотвращает попадание влаги;
• Если зажим сложновато вставляется - смажьте контактные поверхности мылом или силиконовым спреем - это уменьшит трение;
• Артикул cme40-bzsv-hdz от IEK часто встречается в комплектах для автоматизации - он идеально сочетается с другими элементами серии IEK для кабельного монтажа.
