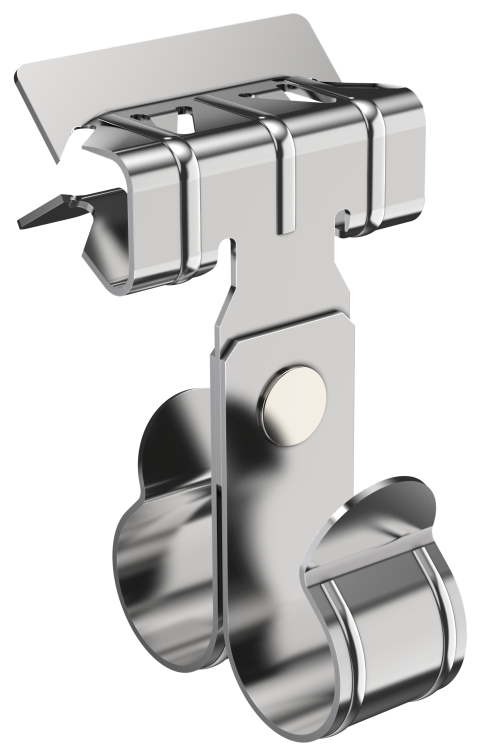

Зажим балочный 8-14мм под трубу 20мм двойной HDZ | CME40-BZTD-020-HDZ IEK

Зажим балочный 8–14 мм под трубу 20 мм двойной HDZ от IEK предназначен для надёжного крепления труб диаметром 20 мм к металлическим поверхностям толщиной 8–14 мм. Артикул cme40-bztd-020-hdz обеспечивает прочную фixацию в условиях повышенной нагрузки благодаря пружинному механизму и защищённому цинком корпусу.

Назначение и область применения

Зажим балочный 8–14 мм под трубу 20 мм двойной HDZ используется для фиксации труб, кабельных каналов, гофры и других элементов к плоским металлическим конструкциям: балкам, швеллерам, уголкам, профилям и другим опорным элементам. Применяется в системах электроснабжения, автоматизации, вентиляции, светотехники и промышленном оборудовании. Особенно удобен там, где требуется быстрый монтаж без сверления - например, при установке кабельных лотков на металлоконструкции заводских помещений или замене проводки в существующих сооружениях.

Технические характеристики

• Тип крепления: пружинный зажим - позволяет закрепить устройство одним движением без инструментов;
• Диаметр трубы/кабеля: 20 мм - идеально подходит для стандартных металлопластиковых, стальных и гофрированных труб этого размера;
• Толщина фланца: 8–14 мм - работает только с металлическими плитами указанной толщины; менее 8 мм или более 14 мм - не подходят;
• Материал: пружинная сталь - высокая упругость и долгий срок службы даже при постоянных механических нагрузках;
• Защитное покрытие: горячее цинкование - устойчивость к коррозии, подходит для сырых и агрессивных сред, включая производственные помещения и открытые участки;
• Артикул: cme40-bztd-020-hdz - уникальный идентификатор продукта из серии IEK для точного заказа запчастей.

Совместимость и монтаж

Зажим совместим исключительно с трубами внешним диаметром 20 мм. Для правильной работы необходимо соблюдать требование к толщине основания - 8–14 мм. Меньшая толщина не позволит зажиму плотно захватить поверхность, большая - не позволит полностью закрыться челюстям. Установка выполняется просто: зажим раскрывается руками, надевается на трубу, затем зацепляется за край металлической пластины и фиксируется за счёт усилия пружины. Инструменты не нужны. После монтажа проверьте, чтобы труба не болталась внутри зажима - она должна быть плотно охвачена.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству изделий IEK. Горячее цинкование соответствует ГОСТ 1759.4-87. Напряжение и ток не регулируются - зажим является лишь механическим крепёжным элементом и не рассчитан на проведение электроэнергии. Не используйте для крепления силовых кабелей под напряжением без дополнительной защиты.

Преимущества

• Не требует сверления или крепёжа - экономит время при монтаже;
• Выдерживает вибрацию и ударные нагрузки благодаря материалу из пружинной стали;
• Цинковое покрытие предохраняет от ржавчины даже в условиях повышенной влажности;
• Удобна повторная перестановка - можно демонтировать и переустанавливать без потери функциональности;
• Подходит для массового монтажа - одинаковые параметры позволяют использовать несколько единиц одновременно без доработок.

Ограничения применения

• Не применяйте на фланцах толще 14 мм или тоньше 8 мм - зажим не сработает;
• Не предназначены для крепления труб с внутренним давлением выше атмосферного - только для фиксации положения;
• Не рекомендован для использования вне помещений при температуре ниже –30 C - материал теряет эластичность;
• Не следует применять для крепления неметаллических труб (например, PVC) без дополнительной жёсткой вставки - риск деформации.

Примеры использования

• Фиксация воздуховода Ø20 мм к швеллеру в цехе;
• Крепление кабельного лотка к балке двутавра в офисном здании;
• Установка сигнализационной трубы на металлический каркас рекламного щита;
• Размещение гофрированной трубы с проводами на профиле в распределительном щите;
• Подвеска системы управления технологическим процессом на раме оборудования.

Практические советы

• Перед монтажом проверьте толщину металлической поверхности штангенциркулем - даже +-1 мм может помешать работе зажима;
• Если труба имеет ребро жёсткости или выступы - убедитесь, что они не мешают её входу в зажим;
• Для длительной эксплуатации в местах с частыми вибрациями дополнительно затяните хомутом или используйте два зажима через каждые 50 см;
• При необходимости замены - не дергайте за трубу, откройте зажим руками, он спроектирован для многократного использования;
• Зажим балочный 8–14 мм под трубу 20 мм двойной HDZ от IEK лучше всего сочетается с другими комплектующими этой же серии - так достигается единый стиль и совместимость всех элементов системы.
