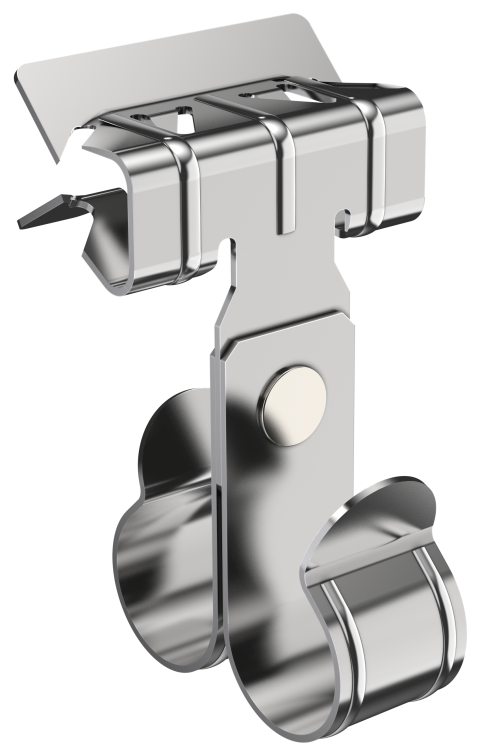

Зажим балочный 8-14мм под трубу 25мм двойной HDZ | CME40-BZTD-025-HDZ IEK

Зажим балочный 8–14 мм под трубу 25 мм двойной HDZ от IEK предназначен для надёжного крепления труб диаметром 25 мм к металлическим поверхностям толщиной 8–14 мм. Артикул cme40-bztd-025-hdz используется там, где требуется прочное, быстрое и не требующее сварки решение для фixации коммуникаций.

Назначение и область применения

Зажим балочный 8–14 мм под трубу 25 мм двойной HDZ применяется для крепления труб, кабельных каналов, гофры и других элементов к плоским металлическим конструкциям: балкам, швеллерам, двутаврам, уголкам и другим профилям. Часто встречается в системах электроснабжения, вентиляции, автоматизации и на объектах с жесткими требованиями к скорости монтажа.

Технические характеристики

• Тип крепления: пружинный зажим - обеспечивает самоблокировку при установке без инструментов
• Диаметр трубы: 25 мм - оптимально для стандартных металлопластиковых и стальных труб
• Толщина фланца: 8–14 мм - работает только с такими толщинами; менее 8 мм или более 14 мм - не подходят
• Материал: пружинная сталь - высокая упругость, выдерживает многократные нагрузки без деформации
• Защитное покрытие: горячее цинкование - защищает от коррозии даже во влажных и агрессивных средах

Совместимость и монтаж

Зажим совместим только с металлическими элементами указанной толщины (8–14 мм). Для установки достаточно вставить зажим в щель между фланцем и закрыть пружинную часть руками - никаких болтов, гаек или сварки не требуется. Убедитесь, что поверхность ровная и свободна от острых кромок, которые могут повредить покрытие.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозийной стойкости, применяемых в промышленном электрооборудовании. Горячее цинкование соответствует ГОСТ 17903, обеспечивающем долгую службу в условиях повышенной влажности.

Преимущества

• Не требует инструментов - монтируется вручную за секунды
• Высокая надёжность благодаря пружинному механизму и качественной стали
• Устойчив к коррозии - идеально для помещений с высокой влажностью, на улице или в производстве
• Подходит для замены старых креплений без переделки основания

Ограничения применения

• Не для толщины фланца меньше 8 мм или больше 14 мм - зажим не будет плотно держаться
• Не рекомендован для крепления к деревянным, пластиковым или композитным материалам - нужна металлическая база
• Не предназначена для динамических нагрузок с ударными воздействиями - например, на вибрирующих станках без демпфирования
• Работает только с трубами диаметром 25 мм - другие размеры потребуют другой модели

Примеры использования

• Фиксация воздуховода из металла на балке в цеху
• Крепление кабельного лотка к швеллеру в распределительной комнате
• Установка светильника на металлический профиль в холодильной камере
• Подвес информационного стенда на двутавре в торговом зале

Практические советы

• Перед монтажом проверьте точную толщину места крепления - используйте штангенциркуль, особенно если детали старые или окрашенные
• При работе в местах с частыми перепадами температур учтите, что пружинная сталь сохраняет эластичность, но при экстремально низких температурах (< –30C) возможна потеря части упругости
• Если необходимо перемещать трубу после монтажа - предварительно полностью откройте зажим, чтобы не повредить покрытие
• Артикул cme40-bztd-025-hdz можно использовать в паре с другими зажимами IEK для создания модульных систем крепления
