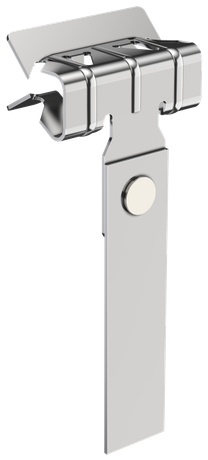

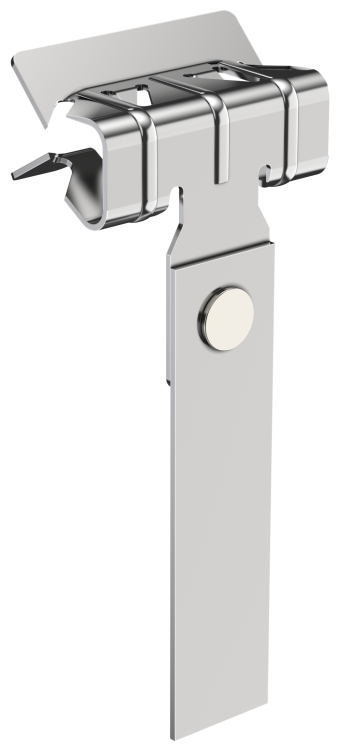

Зажим балочный 8-14мм с пластиной HDZ | CME40-BZP-HDZ IEK

Зажим балочный 8-14мм с пластиной HDZ от IEK (ИЭК), артикул cme40-bzp-hdz, предназначен для надёжного крепления к металлическим поверхностям толщиной 8–14 мм - например, балкам, швеллерам или профилям. Простой и прочный механизм позволяет быстро закрепить кабельные лотки, светильники, трубы или рекламные конструкции без сверления.

Назначение и область применения

Зажим балочный 8-14мм с пластиной HDZ используется там, где нужна быстрая фixация без сверления отверстий. Он подходит для крепления:

• кабельных лотков и каналов;
• металлических, пластиковых и гофрированных труб;
• осветительных приборов и светильников;
• информационных табло и рекламных конструкций;
• элементов на двутавровых балках, швеллерах, уголках и других металлических профилях.

Основной принцип работы - захват фланца за счёт пружинного механизма. Это делает его идеальным для модульных систем, ремонтных работ и временных решений.

Технические характеристики

• Тип крепления: пружинный зажим - обеспечивает автоматическое удержание без болтов или винтов;
• Толщина фланца: 8–14 мм - оптимальный диапазон для плотного захвата; меньше 8 мм - риск проскальзывания, больше 14 мм - невозможность установки;
• Материал: пружинная сталь - высокая упругость и долговечность при многократном использовании;
• Защитное покрытие: горячее цинкование - устойчивость к коррозии, подходит для помещений с повышенной влажностью и наружных условий;
• Артикул: cme40-bzp-hdz - соответствует серии продуктов IEK для электромонтажа.

Совместимость и монтаж

Установка занимает несколько секунд. Нужно лишь совместить зажим с краем металлического профиля и слегка надавить - пружина зафиксирует изделие. Для демонтажа достаточно потянуть за рычаг или край зажима.

Важно: поверхность должна быть плоской и ровной. Кривые, изогнутые или слишком тонкие участки (менее 8 мм) не обеспечивают надёжного захвата. Также не рекомендуется использовать на алюминиевых профилях с мягкими кромками - возможна деформация.

Безопасность и стандарты

Зажим балочный 8-14мм с пластиной HDZ соответствует требованиям к механической прочности и коррозионной стойкости, характерным для продукции IEK. Горячее цинкование обеспечивает соответствие ГОСТ 9.306 и DIN EN ISO 1461. Сертификация на электробезопасность не требуется - устройство не проводящее и не использует электроэнергию.

Преимущества

• Не требует инструментов - монтаж вручную;
• Высокая нагрузочная способность благодаря пружинной стали;
• Цинковое покрытие предотвращает ржавчину даже в сырых помещениях;
• Подходит для повторного использования при перестановке оборудования;
• Лёгкий вес и компактные размеры снижают нагрузку на несущую конструкцию.

Ограничения применения

• Не применяется на фланцах толще 14 мм - зажим просто не закроется;
• Не подходит для тонких листов менее 8 мм - недостаточно контакта для удержания;
• Не рекомендован для динамических нагрузок с ударными воздействиями - возможен износ пружины;
• Не следует использовать на неметаллических поверхностях - дерево, пластик, бетон не подходят.

Примеры использования

• Крепление кабельного лотка к верхней полке шкафа управления в цеху;
• Фиксация светильника на двутавре в складском помещении;
• Подвеска информационного щита на металлическом каркасе торгового зала;
• Установка гофрированной трубы на швеллер в распределительной камере.

Практические советы

• Перед установкой проверьте толщину фланца - лучше использовать штангенциркуль, особенно если металл был подвержен коррозии или обработке;
• При монтаже на старые конструкции удалите ржавчину и краску в месте контакта - это повысит надёжность захвата;
• Если зажим плохо открывается, смажьте пружину силиконовой смазкой - не используйте масла, они притягивают пыль;
• Для длинных линий крепления (например, кабельных трасс) рекомендуется шаг между зажимами не более 1,5 метра;
• Зажим балочный 8-14мм с пластиной HDZ от IEK хорошо сочетается с другими элементами серии - можно комбинировать с хомутами и кронштейнами того же бренда.
