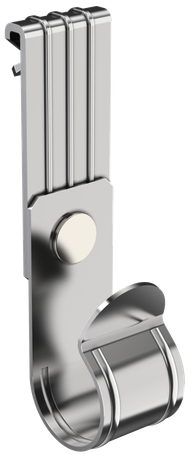

Зажим балочный верт. 1-5мм под трубу 32мм HDZ | CME21-BZT-032-HDZ IEK

Зажим балочный вертикальный 1–5 мм под трубу 32 мм HDZ от IEK предназначен для надёжного крепления труб диаметром 32 мм к металлическим поверхностям толщиной от 1 до 5 мм. Артикул cme21-bzt-032-hdz обеспечивает прочную фixацию в условиях вибраций и нагрузок, особенно там, где требуется быстрый монтаж без сверления.

Назначение и область применения

Зажим балочный верт. 1–5 мм под трубу 32 мм HDZ используется для фиксации труб, кабельных каналов, гофры и других элементов к плоским металлическим поверхностям: балкам, швеллерам, уголкам, профилям и другим элементам конструкций. Применяется в системах электроснабжения, автоматизации, вентиляции, освещении и промышленном оборудовании. Особенно эффективен там, где нельзя использовать сверление - например, при модернизации существующих сетей или на объектах с ограниченным доступом.

Технические характеристики

• Тип крепления: пружинный зажим - позволяет закрепить без инструментов, защёлкиваясь на фланце
• Диаметр трубы: 32 мм - идеально подходит для стандартных металлических и пластиковых труб этого размера
• Толщина фланца: 1–5 мм - оптимальный диапазон для устойчивого захвата; не работает на более тонких или толстых поверхностях
• Материал: пружинная сталь - обеспечивает долговечную эластичность и устойчивость к деформациям
• Защитное покрытие: горячее цинкование - защищает от коррозии даже во влажной среде и на открытых площадках

Совместимость и монтаж

Зажим совместим с трубами и рукавами внешним диаметром около 32 мм. Для установки достаточно:

1. Развести пружинные челюсти зажима руками
2. Установить его на край металлической пластины толщиной 1–5 мм
3. Отпустить - зажим сам зафиксируется за кромку

Не требует болтов, сверления или дополнительных крепёжных деталей. Устанавливается одним движением. Диаметр посадочного места соответствует стандартному размеру 32 мм - проверьте соответствие внешнего диаметра вашей трубы перед монтажом.

Безопасность и стандарты

Зажим изготовлен из материалов, соответствующих требованиям промышленной безопасности. Горячее цинкование обеспечивает соответствие нормам по коррозийной стойкости для внутренних и наружных применений. Сертификация продукта соответствует стандартам IEK для комплектующих электроустановок.

Преимущества

• Быстрая установка - не нужны инструменты или сверление
• Высокая механическая прочность благодаря пружинной стали
• Стойкость к коррозии - цинкование увеличивает срок службы в агрессивных средах
• Фиксация без люфта - плотный контакт с поверхностью исключает расшатывание при вибрациях
• Подходит для многократного демонтажа без потери функциональности

Ограничения применения

• Не применяется на фланцах толще 5 мм - зажим просто не захватит кромку
• Не рекомендован для фиксации на тонких листах менее 1 мм - риск прогиба и потери удерживающей силы
• Не предназначен для крепления под высокими динамическими нагрузками (например, на подвижных механизмах без дополнительной страховки)
• Не следует использовать для крепления труб с давлением выше атмосферного - зажим не является герметизирующим элементом

Примеры использования

• Крепление воздуховода Ø32 мм к швеллеру в промзоне
• Фиксация кабельного лотка на балке двутавра в офисном помещении
• Удерживание гофрированной трубы с проводами на металлическом каркасе светильника
• Подвес информационного щита на стеновой панели толщиной 3 мм
• Монтаж трубопровода в условиях замены оборудования без перестройки основной конструкции

Практические советы

• Перед монтажом проверьте точную толщину металлической поверхности - лучше использовать микрометр, чем предположения
• Если труба имеет жёсткий корпус (например, стальная), убедитесь, что её диаметр точно соответствует 32 мм - допуск +-0,5 мм допустим
• На вибрирующих участках (станки, насосы) дополнительно используйте хомуты или амортизаторы - зажим не рассчитан на поглощение ударов
• При использовании в сырых помещениях регулярно осматривайте покрытие - повреждённое цинкование снижает срок службы
• Артикул cme21-bzt-032-hdz от IEK легко найти в каталогах - он стандартизирован и часто используется в проектах с типовым решением
