Держатель проволоки d10мм для листа до 10мм 270 CU OBO 5317258 Bettermann 8-10

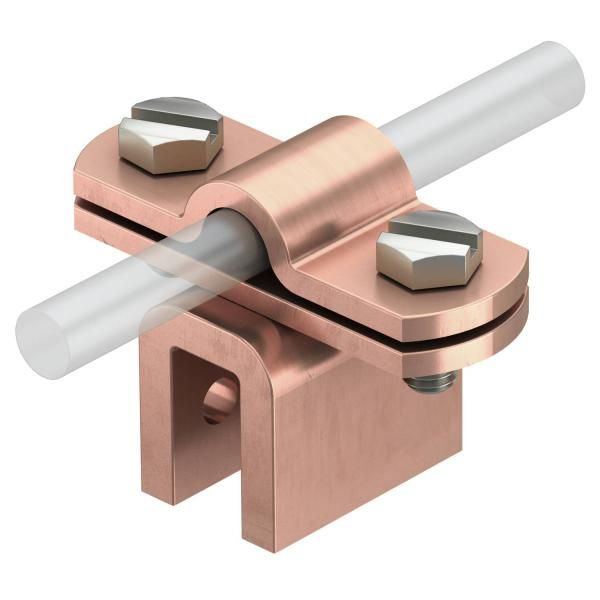

Зажим для проволоки фальцевый (270 8-10 CU) от OBO BETTERMANN предназначен для надёжного крепления проводников на металлических поверхностях с фальцем толщиной до 10 мм. Артикул 5317258 соответствует типу 270 8-10 CU и используется там, где требуется механическая устойчивость и соответствие нормам безопасности.

Назначение и область применения

Зажим для проволоки фальцевый (270 8-10 CU) применяется для фиксации электрических проводников вдоль и поперёк металлических поверхностей с фальцевым соединением - например, на кровельных системах, корпусах оборудования или металлоконструкциях. Он обеспечивает прочную и долговечную фиксацию без повреждения основания. Подходит для прокладки кабелей и проводов в условиях повышенной вибрации или внешнего воздействия.

Технические характеристики

• Тип: 270 8-10 CU - фальцевый зажим с медным контактным элементом
• Материал: медь - высокая электропроводность и устойчивость к окислению
• Диаметр проводника: до 8 мм - подходит для одножильных и многожильных проводов указанного сечения
• Диапазон зажима: до 10 мм - позволяет закрепить на фальце толщиной не более этого значения
• Тип крепежа: винт с шестигранной головкой - удобен для затяжки гаечными ключами
• Покрытие: необработанная медь - требует защиты от коррозии в агрессивных средах

Совместимость и монтаж

Зажим для проволоки фальцевый (270 8-10 CU) совместим с любыми металлическими поверхностями, имеющими фальцевое соединение шириной до 10 мм. Для установки необходимо:

• Разместить фальец между двумя боковыми выступами зажима;
• Закрепить винтом с шестигранной головкой через центральное отверстие;
• Затянуть до плотного контакта - избегать перегрузки, чтобы не деформировать фальц.

Установка возможна как на вертикальных, так и на горизонтальных участках. Не рекомендуется использовать на пластиковых или деревянных поверхностях - зажим рассчитан исключительно на металлический фальц.

Безопасность и стандарты

Зажим для проволоки фальцевый (270 8-10 CU) соответствует требованиям стандарта VDE 0185-305, что эквивалентно ГОСТ Р МЭК 62305. Это гарантирует безопасность при использовании в системах молниезащиты и других ответственных сетях, где важна надёжность крепления и электрическая целостность.

Преимущества

• Высокая механическая прочность за счёт цельномедного корпуса
• Стандартный винт с шестигранником - совместим с распространёнными инструментами
• Поддержка сертифицированных решений для молниезащиты
• Простота монтажа без необходимости сверления или специального оборудования

Ограничения применения

• Не подходит для фальцев толще 10 мм - зажим не сможет полностью охватить профиль
• Необработанная медь подвержена окислению во влажной или солёной среде - в таких условиях требуется дополнительная антикоррозийная защита
• Не предназначается для крепления проводов с диаметром больше 8 мм - риск перегрева и плохого контакта
• Из-за отсутствия изоляционного покрытия не следует применять в местах с риском случайного контакта с живыми частями

Примеры использования

• Фиксация молниеприёмников и спусковых проводников на кровле с фальцевым соединением
• Крепление сигнальных и управляющих кабелей на корпусах промышленного оборудования
• Укладка проводов вдоль металлических направляющих в системах автоматизации
• Прокладка проводников на фальцевых панелях в объектах с высокими требованиями к герметичности

Практические советы

• Перед монтажом проверьте толщину фальца - даже небольшое превышение 10 мм сделает зажим ненадёжным
• Если зажим будет установлен в агрессивной среде (например, возле морского побережья), нанесите слой антикоррозийного состава на контактные поверхности
• Для многожильных проводов используйте наконечники - это предотвратит распушивание жил при затяжке винта
• Артикул 5317258 и тип 270 8-10 CU - это один и тот же продукт; при заказе указывайте любой из них
• Не заменяйте оригинальный винт - он подобран по моменту затяжки и материалу зажима
