Зажим для троса DIN 741 (5мм) | zgmtr-5 EKF

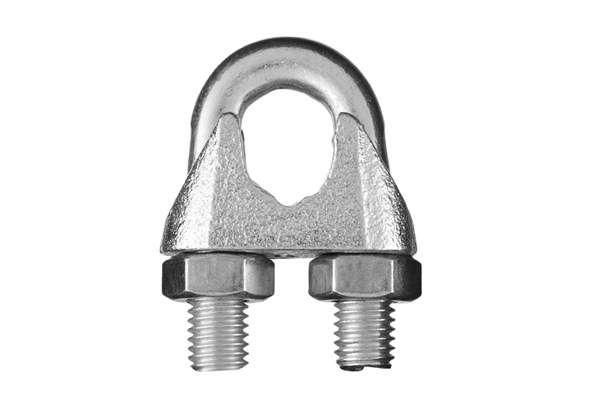

Зажим для троса DIN 741 (5 мм) от EKF - надёжное крепление для фиксации стальных тросов диаметром 5 мм в системах подвеса кабелей, светильников и воздуховодов. Артикул zgmtr-5 соответствует стандарту DIN 741 и предназначен для профессионального монтажа в условиях повышенной нагрузки.

Назначение и область применения

Зажим для троса DIN 741 (5 мм) используется для безопасного крепления стального троса к стенам, потолкам или другим несущим конструкциям. Применяется в системах подвеса: кабельных трасс, линий освещения, вентиляционных каналов, кондиционеров и других элементов, где требуется жёсткая фиксация с возможностью регулировки натяжения. Подходит как для внутренней, так и для наружной установки при соблюдении условий эксплуатации.

Технические характеристики

• Диаметр троса: 5 мм - оптимальная совместимость со стандартными стальными тросами этого размера;
• Тип резьбы: метрическая - позволяет использовать болты M8–M12 (не включены в комплект);
• Материал: алюминий - легкий, устойчивый к коррозии, не требует дополнительной антикоррозийной обработки;
• Покрытие: лакированное - защищает поверхность от окисления, сохраняет эстетичный вид;
• Количество кабелей/тросов: 1 - одноточечное крепление одного троса;
• Гарантийный срок: 36 месяцев - подтверждает долговечность материала и качества сборки.

Совместимость и монтаж

Зажим для троса DIN 741 (5 мм) совместим с любыми стальными тросами диаметром 5 мм, соответствующими ГОСТ 3079 или DIN 741. Для крепления к основе необходимы болт и гайка с метрической резьбой - они не входят в комплект. Установка выполняется путём просовывания троса через зажимную часть, последующего затягивания и фиксации болтом к поверхности. Рекомендуется предварительно проверить посадочный диаметр троса - отклонение более +-0,2 мм снижает надёжность крепления.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 741, который гарантирует механическую прочность и безопасность при эксплуатации в условиях вибраций и динамических нагрузок. Лакированное покрытие обеспечивает электроизоляцию, что делает зажим допустимым для использования рядом с электропроводкой при условии соблюдения минимальных расстояний изоляции.

Преимущества

• Легкий вес алюминия снижает нагрузку на несущие конструкции;
• Устойчивость к коррозии благодаря лакированию - продлевает срок службы даже во влажных помещениях;
• Стандартная форма и размеры обеспечивают взаимозаменяемость с аналогами других производителей;
• Не требует специальных инструментов для монтажа - достаточно обычного ключа.

Ограничения применения

• Не предназначена для работы с тросами большего диаметра - использование 6 мм и выше недопустимо, риск деформации и отказа;
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или температурой выше +80 C;
• Не является герметичным устройством - не подходит для помещений с высокой влажностью и прямым контактом с водой (например, бассейны, холодильные камеры без защиты);
• Не рассчитана на многократное переключение - после первоначальной установки перемещение троса внутри зажима не рекомендуется.

Примеры использования

• Фиксация силового кабеля на потолке в офисном центре с помощью стального троса 5 мм;
• Подвес люстр и точечных светильников в торговом зале;
• Крепление воздуховода системы вентиляции к металлическому профилю;
• Обустройство подвесной трассы для слаботочных кабелей в серверной комнате.

Практические советы

• Перед монтажом проверьте диаметр троса штангенциркулем - даже небольшое отклонение влияет на плотность посадки;
• При использовании в местах с вибрацией (насосы, вентиляторы) дополнительно закрепите место крепления контргайкой;
• Не используйте зажим как основание для подъёма груза - он не предназначен для подъёмных работ;
• При необходимости замены - можно демонтировать без повреждения троса, просто ослабив болт и вытянув трос из зажима.
