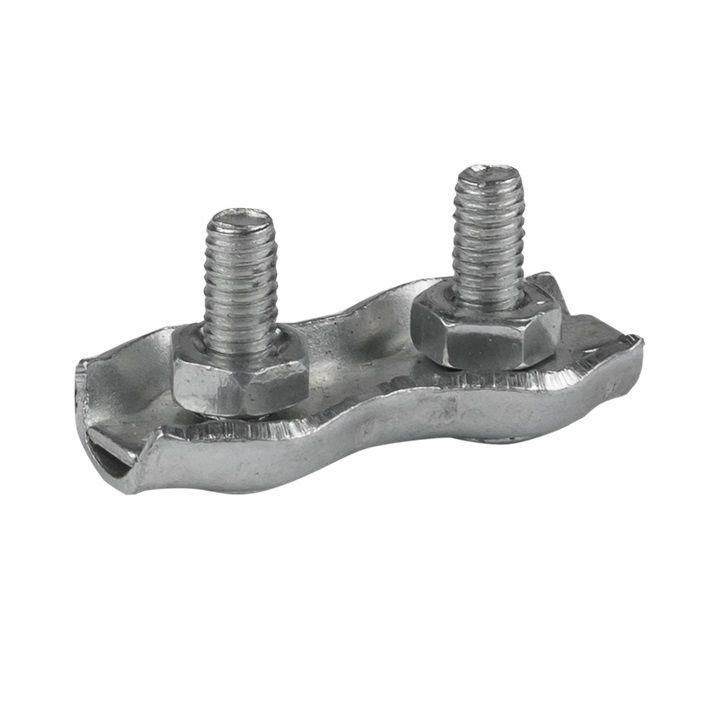

Зажим для троса двойной Duplex (3мм) | zdtd-3 EKF

Зажим для троса двойной Duplex (3 мм) от EKF предназначен для надёжного крепления кабелей и тросов диаметром 3 мм в кабеленесущих системах. Артикул zdtd-3 обеспечивает прочное соединение с использованием стальных компонентов, что делает его устойчивым к механическим нагрузкам и долговечным в эксплуатации.

Назначение и область применения

Зажим для троса двойной Duplex (3 мм) используется для фиксации кабелей и тросов в кабеленесущих системах. Подходит для монтажа силовых и слаботочных линий, а также для подвеса оборудования - например, светильников, каналов вентиляции или труб кондиционирования. Применяется там, где требуется жёсткое и стабильное крепление без изгиба проводов.

Технические характеристики

• Диаметр кабеля / троса: 3 мм
• Материал корпуса: сталь
• Материал троса: сталь
• Материал фиксатора: сталь
• Тип резьбы: метрическая
• Тип крепления: прочее (не указан конкретный тип, требует совмещения с подходящими элементами крепления)
• Соответствие стандарту: DIN 4102-2 (требования к горючести материалов)
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Зажим для троса двойной Duplex (3 мм) рассчитан на установку в системы, где предусмотрены точки крепления с метрической резьбой. Для монтажа необходимо использовать болты или шпильки соответствующего диаметра. Устройство не имеет встроенных крепёжных элементов - его нужно закреплять через отверстия в корпусе. Обратите внимание: посадочные места должны выдерживать усилие натяжения троса. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Изделие соответствует стандарту DIN 4102-2, который определяет требования к классификации материалов по горючести. Это значит, что зажим не способствует распространению пламени и безопасен для использования внутри помещений. Однако он не предназначен для открытых участков с высокой температурой или воздействием открытого огня.

Преимущества

• Высокая прочность за счёт стального корпуса и фиксатора - выдерживает длительную нагрузку без деформаций
• Унифицированный размер 3 мм - идеально подходит для стандартных кабелей и тросов в малогабаритных системах
• Долгий срок службы благодаря материалам и гарантии 3 года
• Совместим с продукцией EKF-Line и PROxima - легко интегрируется в существующие решения от одного бренда

Ограничения применения

• Не применяется для тросов диаметром более 3 мм - возможна проскальзывание или повреждение фиксатора
• Не рекомендован для внешней установки без защиты от коррозии - стальной корпус не покрыт антикоррозийным слоем
• Требует предварительного подбора крепёжных элементов с метрической резьбой; не является самонарезающим устройством
• Не предназначен для динамических нагрузок с частыми колебаниями - лучше применять в статичных системах

Примеры использования

• Фиксация сигнальных кабелей на конвейерах в цехах
• Подвеска кабелей питания для LED-светильников в офисных помещениях
• Крепление гибких труб в системах вентиляции с минимальными вибрациями
• Обустройство кабельных трасс в распределительных щитах с ограниченным пространством

Практические советы

• Перед монтажом проверьте точный диаметр троса - даже небольшое отклонение (например, 3,2 мм) может привести к плохому контакту
• Используйте смазку на резьбе при затяжке - это снижает риск заклинивания и облегчает последующее обслуживание
• Если система работает во влажной среде, дополнительно герметизируйте место крепления или используйте защитные кожухи
• При сборке кабеленесущей системы комбинируйте этот зажим с другими элементами EKF-Line - они проектировались как единая цепочка решений
• Артикул zdtd-3 - это часть линейки такелажа EKF. Если вам нужны аналоги для других диаметров, проверьте наличие моделей 5 мм или 8 мм в каталоге EKF
