Зажим кабельный для С-профиля, диаметр кабеля 38-42 мм | 306917 КЭАЗ

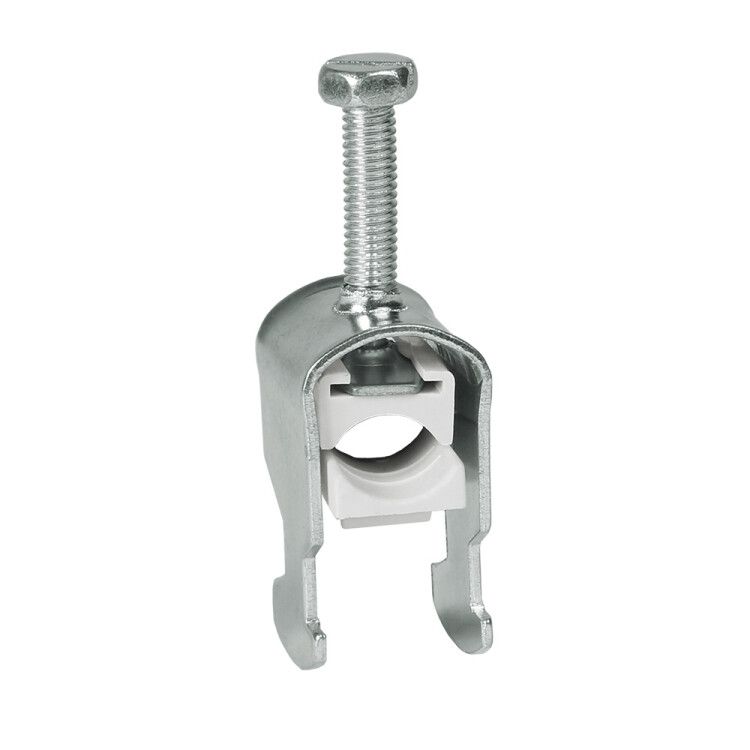

Зажим кабельный для С-профиля, диаметр кабеля 38–42 мм от КЭАЗ (артикул 306917) предназначен для надёжного крепления силовых кабелей к профилю типа С, обеспечивая упорядоченную и безопасную маршрутизацию в распределительных устройствах и на промышленном оборудовании.

Назначение и область применения

Зажим кабельный для С-профиля, диаметр кабеля 38–42 мм используется для фиксации одиночных или группированных силовых кабелей с внешним диаметром 38–42 мм. Применяется в шкафах управления, распределительных щитах, на станках и конвейерах, где требуется жёсткая фиксация кабелей к металлическому С-профилю. Подходит как для круглых, так и для секторных кабелей, что делает его универсальным решением для промышленной автоматизации.

Технические характеристики

• Тип изделия: зажим для крепления к С-профилю
• Диаметр кабеля: 38–42 мм
• Материал: оцинкованная сталь толщиной 2 мм
• Цвет: естественный (серебристый, без покрытия)
• Поддерживает кабели: круглые и секторного сечения
• Максимальное сечение проводника: не указано - не является параметром для данного типа зажима
• Максимальный рабочий ток: не указан - зажим не рассчитан на коммутацию тока, служит исключительно для механического крепления

Совместимость и монтаж

Зажим кабельный для С-профиля, диаметр кабеля 38–42 мм совместим со всеми типами С-профилей стандарта IEC 60204, имеющих ширину захвата 20 мм. Монтируется путём вставки кронштейна в паз профиля до щелчка - фиксация осуществляется за счёт упругих язычков. Установка не требует инструментов. Для правильной работы проверьте, чтобы внутренний диаметр кабеля соответствовал заявленному диапазону 38–42 мм - меньший диаметр может вызвать проскальзывание, больший - повреждение изоляции.

Преимущества

• Высокая прочность благодаря толщине материала 2 мм и оцинкованному покрытию
• Устойчивость к коррозии - цинковое покрытие защищает от воздействия влаги и химических сред
• Не требует дополнительных крепёжных элементов - монтаж в один шаг
• Работает с различными формами кабелей - круглыми и секторными
• Сохраняет геометрию кабеля, предотвращая перегибы и деформации

Ограничения применения

• Не предназначена для крепления кабелей с диаметром менее 38 мм или более 42 мм - возможны отказы в фиксации
• Не следует использовать в условиях постоянного контакта с открытыми источниками пламени или высоких температур (>+85 C)
• Не рекомендуется применять в качестве опоры для веса кабеля свыше 10 кг - зажим не рассчитан на нагрузку, кроме собственного усилия затяжки
• Не заменяет клеммы, разъёмы или системы защиты - функция исключительно механического удерживания

Примеры использования

• Фиксация силового кабеля 3×95 мм2 + PE к С-профилю внутри щита OptiBox M
• Удерживание кабеля питания конвейера с секторным сечением в цехе металлобработки
• Закрепление кабелей управления на раме станка с ЧПУ, где важна компактность и порядок трассировки
• Использование в паре с другими зажимами серии OptiBox M для систематизированной прокладки в одном шкафу

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте его в нескольких точках, особенно если он имеет броню или усиленную оболочку
• Не перетягивайте кабель - зажим работает на принципе удерживающего давления, а не на стягивании болтом
• При использовании в многокабельных пучках убедитесь, что суммарный диаметр не превышает 42 мм
• Для долговечности в агрессивных средах допускается дополнительная антикоррозийная обработка поверхности зажима
• Артикул 306917 от КЭАЗ совместим с сериями OptiBox M и другими продуктами завода - можно использовать в единой системе крепления
