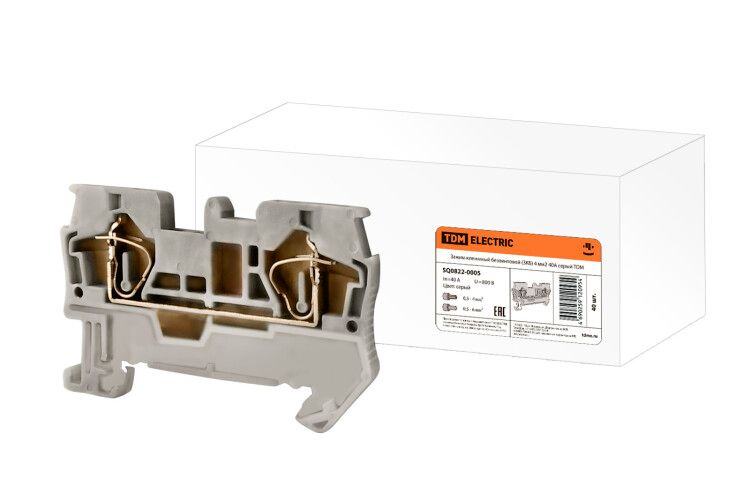

Зажим клеммный безвинтовой (ЗКБ) 4 мм2 40А серый | SQ0822-0005 TDM

Зажим клеммный безвинтовой (ЗКБ) 4 мм2 40 А серый от TDM ELECTRIC - надёжное решение для быстрого и безопасного соединения проводов в распределительных шкафах и электрооборудовании. Артикул sq0822-0005 обеспечивает фиксацию до двух проводов на одном уровне без использования инструментов.

Назначение и область применения

ЗКБ 4 мм2 40 А серый предназначен для создания постоянных электрических соединений в силовых цепях переменного и постоянного тока. Применяется в электрощитах, автоматических системах управления, технологическом оборудовании, конвейерах и других устройствах, где требуется частая замена или обслуживание проводов. Подходит для монтажа на DIN-рейку 35 мм, что делает его идеальным компонентом для стандартизированных сборочных решений.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 605 В
• Поперечное сечение провода:
  • Жёсткий однопроволочный: 0,5–6 мм2
  • Гибкий многопроволочный: 0,5–4 мм2
  • С наконечником или без него: 0,5–4 мм2
• Количество полюсов: 1
• Количество зажимов на уровне: 2
• Способ соединения: пружинный зажим (безвинтовой)
• Способ разделения: слайдер (выдвижной рычаг для освобождения провода)
• Размер модуля: 5,2 мм
• Ширина ячейки: 6,2 мм
• Высота при минимальной установке: 49 мм
• Позиция подключения: сверху
• Рабочая температура: от –30 C до +40 C
• Материал корпуса: термопласт PA66 (негорючий, цветной)
• Токоведущая часть: латунь с гальваническим покрытием
• Пружина: сталь с никелево-хромовым покрытием
• Класс горючести по UL94: V0
• Защита от прикосновения: да
• Изоляция: да
• Поддержка PEN-соединения: да
• Индикация дефекта: есть (работает от AC/DC 12 В)
• Требует торцевую пластину: да
• Перемычки: не предусмотрены

Совместимость и монтаж

ЗКБ 4 мм2 40 А серый устанавливается на стандартную DIN-рейку шириной 35 мм с профилем типа Ω. Для правильной работы необходимо использовать торцевую пластину - она предотвращает случайное выскальзывание контакта и обеспечивает механическую стабильность при групповой установке. Устройство совместимо с другими элементами серии TDM ELECTRIC, имеющими аналогичный шаг модулей. Соединение проводов осуществляется путём вставки в зажим через верхнее отверстие; для освобождения используется выдвижной слайдер - достаточно потянуть его вниз, чтобы освободить провод.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 по UL94 - материал не поддерживает горение даже при длительном воздействии пламени. Защита от прикосновения исключает риск поражения током при работе под напряжением. Наличие индикатора дефекта позволяет оперативно определить плохой контакт (например, при перегреве или ослаблении зажима). Устройство соответствует требованиям безопасности для использования в промышленных сетях до 605 В. Возможность применения в цепях PEN подтверждает соответствие нормам для TN-C-S систем.

Преимущества

• Быстрая установка и демонтаж - не требуются отвёртки или другие инструменты
• Устойчивость к вибрациям благодаря пружинному механизму
• Фиксация нескольких типов проводов: жёстких, гибких, с наконечниками
• Встроенный индикатор дефекта повышает надёжность диагностики
• Компактный размер (5,2 мм на полюс) экономит место в шкафу
• Совместимость с системами PEN снижает необходимость в дополнительных переходниках

Ограничения применения

• Не предназначено для эксплуатации при температуре выше +40 C - возможен перегрев и потеря прочности зажима
• Требует обязательного использования торцевой пластины - без неё устройство не зафиксировано и может выпасть
• Не рекомендовано для подключения проводов сечением более 6 мм2 (для жёстких) или 4 мм2 (для гибких)
• Индикатор работает только при наличии внешнего источника питания 12 В - без него функция отключена
• Не подходит для частых циклов подключения/отключения - механизм рассчитан на долговременную фиксацию

Примеры использования

• Распределительный щит промышленного оборудования - соединение входящих и выходящих фаз
• Автоматизация конвейеров - коммутация датчиков и исполнительных механизмов
• Щиты управления насосными станциями - подключение кабелей от двигателей
• Системы освещения с контроллерами - распределение нагрузки между светильниками
• Энергоэффективные системы - применение в цепях PEN для совмещённого нулевого и защитного проводника

Практические советы

• При использовании гибких проводов - обязательно проверьте, что все жилы полностью вошли в зажим и не торчат
• Для жёстких проводов сечением 5–6 мм2 используйте осторожное усилие - не допускайте перегиба или повреждения изоляции
• Обязательно устанавливайте торцевые пластины на каждом конце группы зажимов - это предотвратит сдвиг и потерю контакта
• Если применяете индикатор дефекта - подключите источник 12 В DC/AC перед запуском системы
• При групповой установке нескольких ZKB 4 мм2 40 А серый - соблюдайте интервал между уровнями, чтобы не затруднять доступ к слайдерам
• Не смешивайте этот зажим с продукцией других брендов без проверки совпадения шага модуля - даже 0,1 мм расхождения могут нарушить фиксацию
