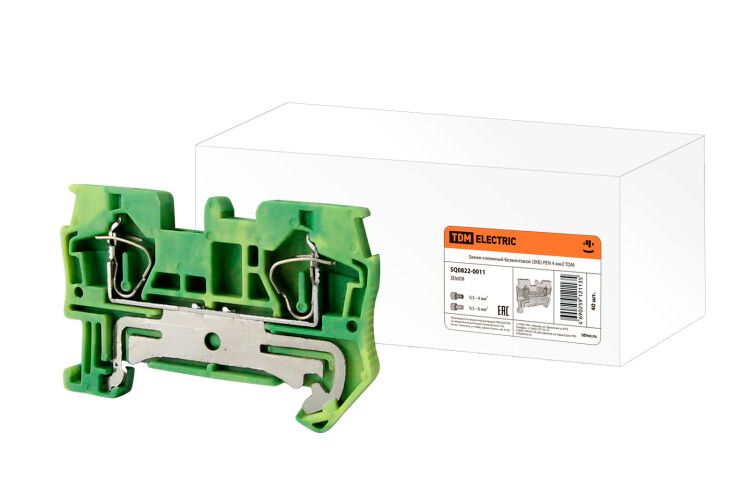

Зажим клеммный безвинтовой (ЗКБ) PEN 4 мм2 | SQ0822-0011 TDM

Зажим клеммный безвинтовой (ЗКБ) PEN 4 мм2 от TDM ELECTRIC - надёжное соединение для нулевых проводников в распределительных шкафах и щитах. Артикул sq0822-0011 обеспечивает быстрый монтаж без инструментов и устойчивую передачу тока даже при вибрациях.

Назначение и область применения

Зажим клеммный безвинтовой (ЗКБ) PEN 4 мм2 предназначен для соединения нулевых проводников PEN (защитный ноль) в электрических щитах, распределительных устройствах и технологическом оборудовании. Подходит для фиксации одножильных и многожильных медных проводов сечением до 4 мм2. Часто используется в системах TN-C-S и TN-C для подключения заземления и рабочего нуля.

Технические характеристики

• Сечение провода: до 4 мм2
• Материал токоведущей части: латунь с гальваническим покрытием
• Прижимной механизм: стальная пружина с покрытием бихромат никеля
• Корпус: цветной негорючий полиамид PA66
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: до 32 А
• Степень защиты корпуса: IP20

Совместимость и монтаж

ЗКБ PEN 4 мм2 совместим с проводами на основе меди. Для подключения необходимо:

• Зачистить изоляцию с провода на 9–10 мм;
• Вставить провод в контактную часть до упора;
• Закрыть крышку до характерного щелчка - это гарантирует плотный контакт.

Не требует затяжки винтов. Устанавливается на DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой на корпусе - без дополнительных крепёжных элементов.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала PA66, соответствующего требованиям UL94 V-0. Применяемые материалы обеспечивают безопасную работу при температуре от -25C до +85C. Соответствует общепринятым нормам для внутренних установок в электрооборудовании.

Преимущества

• Быстрая установка - нет необходимости использовать отвертки или ключи;
• Устойчивость к вибрациям благодаря пружинному механизму;
• Высокая долговечность контакта благодаря латунной пластине и антикоррозийному покрытию;
• Наглядный контроль: крышка закрывается только при правильном введении провода;
• Изоляция корпуса предотвращает случайное замыкание между соседними клеммами.

Ограничения применения

• Не предназначены для алюминиевых проводов - возможен оксидный слой и потеря контакта;
• Не рекомендовано использование вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не допускается перегрузка - максимальное сечение 4 мм2; более толстые провода не войдут и повредят механизм;
• Не следует применять в цепях с импульсными нагрузками выше 32 А - риск перегрева.

Примеры использования

• Подключение PEN-проводника в этажных щитках жилых домов;
• Сборка распределительных шкафов для насосов, вентиляторов и автоматизированных линий;
• Фиксация нулевой шины в промышленных пультах управления;
• Объединение нескольких нулевых проводов в одном месте без болтовых соединений.

Практические советы

• Перед установкой проверьте, что провод имеет достаточную зачистку - недостаточно зачищенная жила не будет надёжно зажата;
• Не используйте инструменты для принудительного закрытия крышки - это может повредить пружину;
• При групповой установке на DIN-рейке соблюдайте минимальный шаг между клеммами - чтобы исключить нагрев и механическое взаимодействие;
• Артикул sq0822-0011 от TDM ELECTRIC лучше всего сочетается с другими компонентами серии ZK-B - для единообразия сборки и сервиса.
