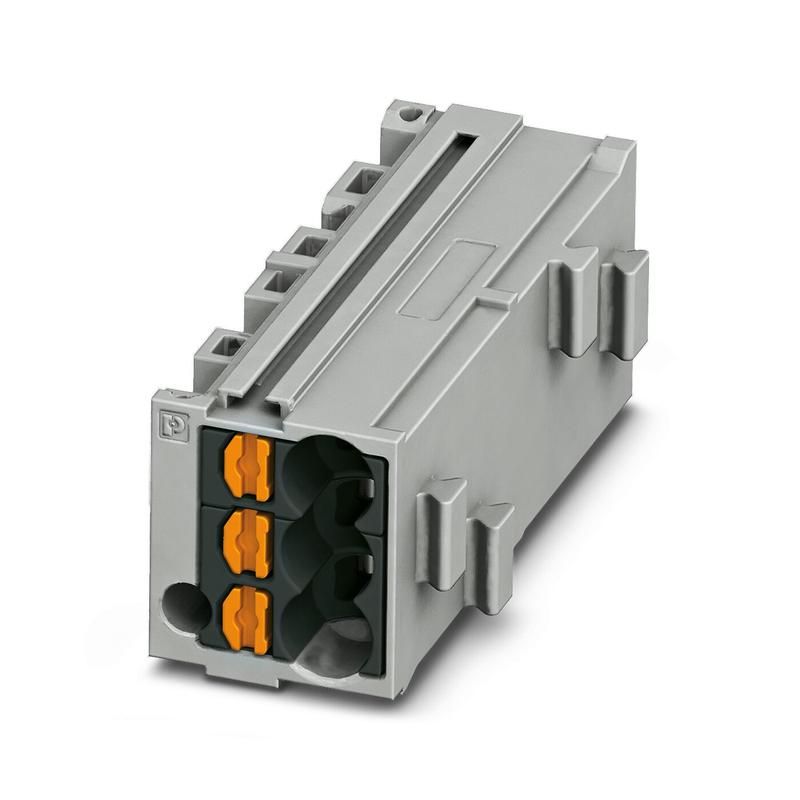

Клемма сотовая PTMC 1.5-3/BK Phoenix Contact 3270424

Клемма сотовая 1,5–3 мм2 черная от Phoenix Contact (арт. 3270424) предназначена для надёжного соединения проводов малой мощности в распределительных коробках, пультах управления и других устройствах, где важна компактность и устойчивость к вибрациям.

Назначение и область применения

Эта клемма используется для соединения одножильных и многожильных проводов сечением от 1,5 до 3 мм2. Подходит для слаботочных цепей: сигнализация, управление оборудованием, автоматизация, системы освещения. Часто применяется в панелях управления, щитах, на станках и конвейерах, где требуется быстрая замена проводов без инструментов.

Технические характеристики

• Сечение провода: 1,5 – 3 мм2
• Цвет корпуса: чёрный
• Тип контакта: сотовый (зажимной механизм с ячейками)
• Материал корпуса: термостойкий полиамид
• Рабочее напряжение: до 500 В (по стандарту IEC/EN 60947-7-1)
• Рабочий ток: до 24 А (при температуре +40 C)

Совместимость и монтаж

Клемма совместима с проводами из меди, без предварительной зачистки оплётки - достаточно вставить провод до упора. Для фиксации используйте отвертку с плоским жалом. Клемма монтируется на DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - зажим фиксируется механически, без болтов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-7-1 и VDE 0620. Материал корпуса самозатухающий (UL94 V-0), что снижает риск распространения пламени при перегреве.

Преимущества

• Сотовая конструкция позволяет установить несколько проводов в одной клемме без перекрестного влияния
• Зажим с пружинным механизмом обеспечивает постоянное давление на провод - исключает ослабление соединения со временем
• Чёрный цвет корпуса повышает контрастность при визуальном контроле
• Удобство обслуживания: провод можно вынуть одним движением, не развинчивая

Ограничения применения

• Не предназначен для проводов сечением менее 1,5 мм2 - возможен плохой контакт
• Не рекомендован для проводов большего сечения - есть риск повреждения механизма
• Не следует использовать в условиях постоянного воздействия воды или химически активных сред - корпус не имеет герметичной защиты
• Не подходит для частых подключений/отключений в условиях высоких вибраций - лучше применять в стационарных системах

Примеры использования

• Подключение датчиков в системах автоматизации
• Разводка сигналов управления в пультах станков
• Соединение проводов в распределительных шкафах
• Фиксация проводов в светильниках и панелях управления

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - этого достаточно для надёжного контакта
• Не затягивайте винт слишком сильно - клемма сотовая работает на пружине, а не на резьбе
• Проверьте плотность фиксации: после вставки попробуйте слегка потянуть провод - он не должен выходить
• Для многожильных проводов используйте наконечники - так увеличитится срок службы контакта
• Артикул 3270424 часто заказывают в паре с аналогичными клеммами для сборки многоступенчатых рядов - удобно для масштабирования
