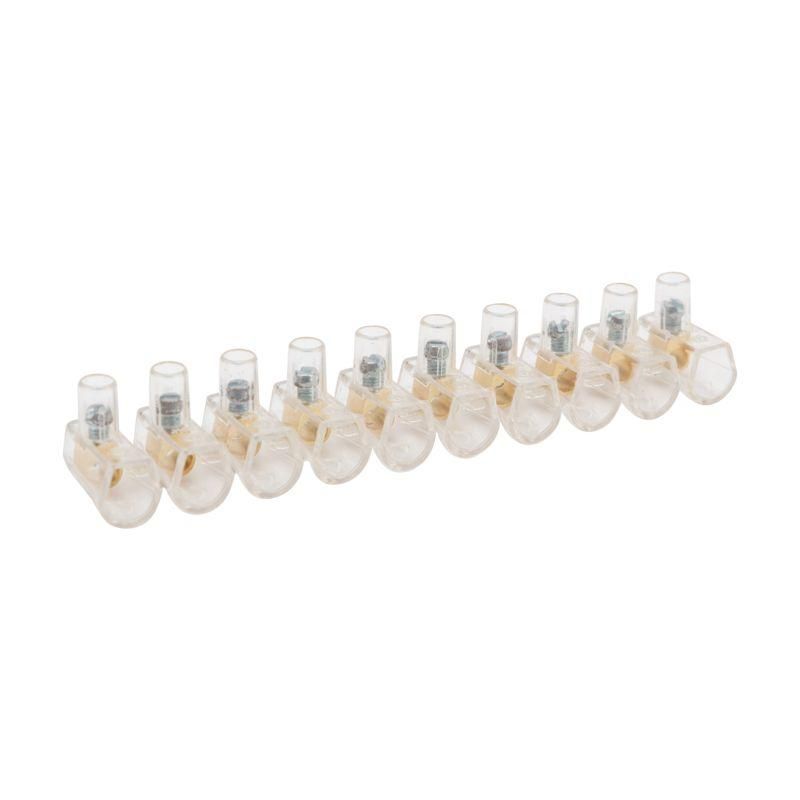

Зажим концевой винтовой изолированный КЗВИ 4мм (10х1) (уп.10шт)Rexant 07-5708 MEET

Зажим концевой винтовой изолированный КЗВИ 4 кв мм (10х1) 10 шт. от бренда REXANT предназначен для надёжного и безопасного соединения проводов в распределительных коробках и кабельных каналах. Этот зажим обеспечивает механическую фиксацию и электрический контакт между двумя проводниками сечением 1,5–4 мм², используя винтовое соединение. Артикулы etm07-5708, 75-708 и 07-5708 соответствуют одной модели — компактному решению для слаботочных и силовых цепей до 450 В.

Назначение и область применения

Зажим концевой винтовой изолированный КЗВИ 4 кв мм (10х1) 10 шт. используется для соединения двух проводов в одном корпусе: один провод заводится сверху, второй — снизу. Подходит для работы в распределительных коробках, кабельных каналах, щитах управления и других местах, где требуется компактное, доступное и долговечное соединение. Часто применяется в бытовых и промышленных системах освещения, автоматизации, на станках и конвейерах с низкой нагрузкой.

Технические характеристики

• Количество контактов: 10 (по одному зажиму на каждый проводник)
• Поперечное сечение проводника: 1,5–4 мм² (для каждого провода)
• Номинальный ток: 5 А (не более 5 ампер на один зажим)
• Номинальное напряжение: 450 В
• Тип присоединения: винтовое
• Способ монтажа: непосредственная установка — крепление через отверстия в стенке или на DIN-рейку не предусмотрено
• Рабочая температура: от -25 °C до +85 °C
• Ширина корпуса: 20 мм
• Позиция подключения: провода вставляются сверху
• Материал контактов: латунь
• Материал изоляции: поликарбонат
• Материал винтов: оцинкованная сталь

Совместимость и монтаж

Зажимы совместимы с медными и алюминиевыми проводами одножильными и многожильными. Для многожильных проводов рекомендуется использовать наконечники (например, НШВИ) для лучшего контакта. Установка выполняется вручную: зачищенный провод вставляется в гнездо до упора, затем затягивается винт отвёрткой. Винты не требуют специального момента — достаточно плотной фиксации без перегрузки. Обратите внимание: зажим не имеет крепления на DIN-рейку, поэтому его необходимо фиксировать в коробке или канале с помощью хомутов, клея или механической поддержки.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 450 В. Поликарбонатовый корпус обеспечивает высокую электрическую прочность и устойчивость к нагреву. Латунные контакты обеспечивают стабильный токопроводящий слой, снижающий риск перегрева. Однако зажим не сертифицирован по ГОСТ Р 50030.5.2 или IEC 60947-7-1 — он относится к категории “бытового” и “монтажного” оборудования, а не к промышленным коммутационным устройствам.

Преимущества

• Удобство: два провода в одном корпусе — экономия места в коробке
• Надёжность: латунные контакты и оцинкованные винты устойчивы к окислению
• Защита: изоляция предотвращает случайное замыкание и поражение током
• Гибкость: подходит как для одножильных, так и для многожильных проводов
• Экономичность: 10 штук в упаковке — оптимально для средних проектов

Ограничения применения

• Не допускается использование при токах выше 5 А — превышение вызывает перегрев и выход из строя
• Не предназначены для постоянной вибрации или ударных нагрузок — возможен ослабление контакта
• Не подходят для подключения проводов меньше 1,5 мм² или больше 4 мм² — риск плохого контакта или повреждения корпуса
• Не используются в условиях повышенной влажности без дополнительной герметизации — материал изоляции не имеет IP-защиты
• Не рассчитаны на частое демонтаж/ремонт — многократное затягивание винта снижает надёжность контакта

Примеры использования

• Подключение светильников в распределительной коробке — два провода от выключателя и один от лампы
• Объединение фазных проводов в группе розеток
• Соединение проводов в кабельном канале перед переходом на другую трассу
• Формирование ответвлений в системах аварийного освещения

Практические советы

• Перед монтажом обязательно зачистите провода на 8–10 мм — недостаточная длина вызывает плохой контакт
• Для многожильных проводов используйте наконечники НШВИ — они предотвращают заплетание жил и увеличивают срок службы
• Затягивайте винт до упора, но без усилия — если винт закручивается слишком легко, проверьте, правильно ли вставлен провод
• Проверяйте качество соединения после монтажа: потяните за провод — он не должен выскакивать
• При использовании в металлических коробках следите, чтобы корпус зажима не касался заземлённых элементов — хотя изоляция есть, лишний контакт может нарушить целостность системы
• Храните в сухом месте — даже поликарбонат чувствителен к длительному воздействию влаги и УФ-лучей
