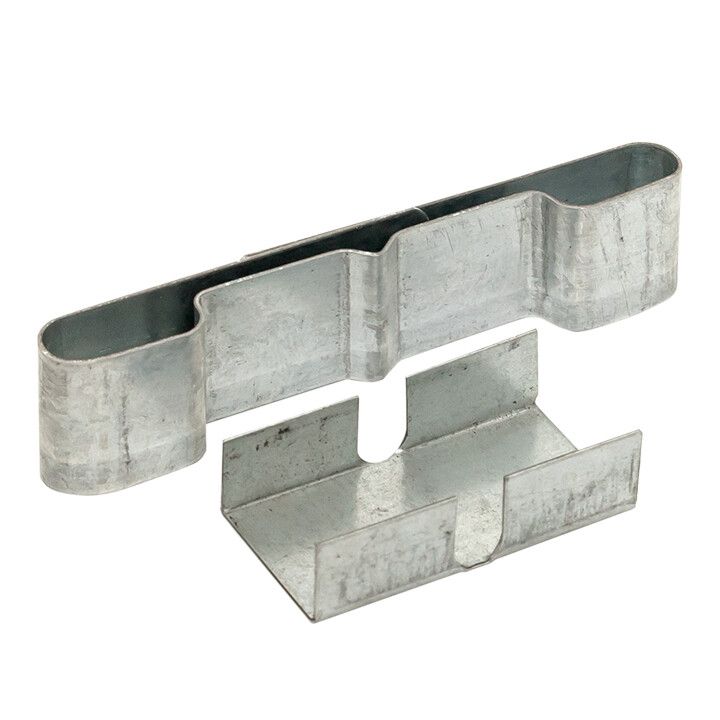

Зажим крепежный ТСР/Т.2-50 Ц | tcpt-2-50 EKF

Зажим крепежный ТСР/Т.2-50 Ц от EKF предназначен для фиксации нагревательных кабелей на поверхностях и между собой, обеспечивая устойчивую и безопасную установку в системах обогрева. Артикул tcpt-2-50 соответствует унифицированному решению для монтажа кабелей типа ТСР и КТСР.

Назначение и область применения

Зажим крепежный ТСР/Т.2-50 Ц используется для фиксации саморегулирующих и резистивных нагревательных кабелей на обогреваемых поверхностях - например, на кровле, водостоках, трубопроводах, желобах. Он предотвращает перекрестное скручивание кабелей, снижает риск повреждений из-за механического перемещения и обеспечивает равномерное распределение тепла. Подходит как для одиночного кабеля, так и для параллельной укладки двух ниток.

Технические характеристики

• Тип крепления: зажим
• Материал: оцинкованная сталь - устойчива к коррозии, долговечна в условиях повышенной влажности
• Гарантийный срок: 84 месяца (7 лет)
• Совместим с кабелями ТСР и КТСР
• Не содержит пластмассовых элементов - работает в широком температурном диапазоне

Совместимость и монтаж

Зажим крепежный ТСР/Т.2-50 Ц устанавливается на металлические основания. Для крепления в желобах рекомендуется использовать оцинкованную стальную полосу 0,5×15 мм. Внутри водосточных труб - трос стальной в ПВХ оболочке. Монтаж выполняется путём защёлкивания кабеля в зажим и последующего крепления к основе с помощью заклёпок, болтов или сварки. Узел не требует специальных инструментов, кроме плоскогубцев для фиксации.

Безопасность и стандарты

Изделие выполнено из материалов, совместимых с рабочими температурами нагревательных кабелей. Отсутствие горючих компонентов исключает риск возгорания при контакте с нагретым кабелем. Соответствует требованиям безопасности для систем внутреннего и внешнего обогрева.

Преимущества

• Универсальность: один тип зажима подходит для одного или двух кабелей
• Высокая прочность: стальная конструкция выдерживает нагрузки при замерзании и термических циклах
• Защита от коррозии: оцинкование продлевает срок службы даже в агрессивной среде
• Упрощённый монтаж: не требуется дополнительная изоляция или фиксация клеями

Ограничения применения

• Не предназначена для крепления кабелей с диаметром более 12 мм - возможен недостаточный контакт
• Не следует применять в местах с частыми ударными нагрузками - может деформироваться
• Не подходит для крепления к гибким или нестационарным поверхностям без жесткой базы
• Не является изолирующим элементом - не заменяет теплоизоляцию или защитные кожухи

Примеры использования

• Фиксация кабелей внутри водосточных труб для предотвращения образования ледяных пробок
• Установка на кровельных желобах и карнизах для защиты от наледи
• Крепление двух параллельных ниток кабеля на участках трубопроводов с высокой плотностью тепловых потерь
• Обустройство обогрева баков, резервуаров и насосных станций с использованием системы ТСР

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно входить в зажим без усилия
• При креплении двух кабелей расположите их параллельно, чтобы избежать перегрева в точке соприкосновения
• Шаг фиксации - не более 30–40 см на прямых участках; на изгибах - каждые 15–20 см
• При работе в холодной среде не используйте силовые инструменты - металл становится хрупким
• Для длительной эксплуатации в морской или промышленной среде допускается дополнительная антикоррозийная обработка крепёжных элементов
