Зажим крестообразный с разделителем полоса/пруток-полоса/пруток 40/12мм оцинкованная сталь TD IEK - ZCC18-13-1-12-40

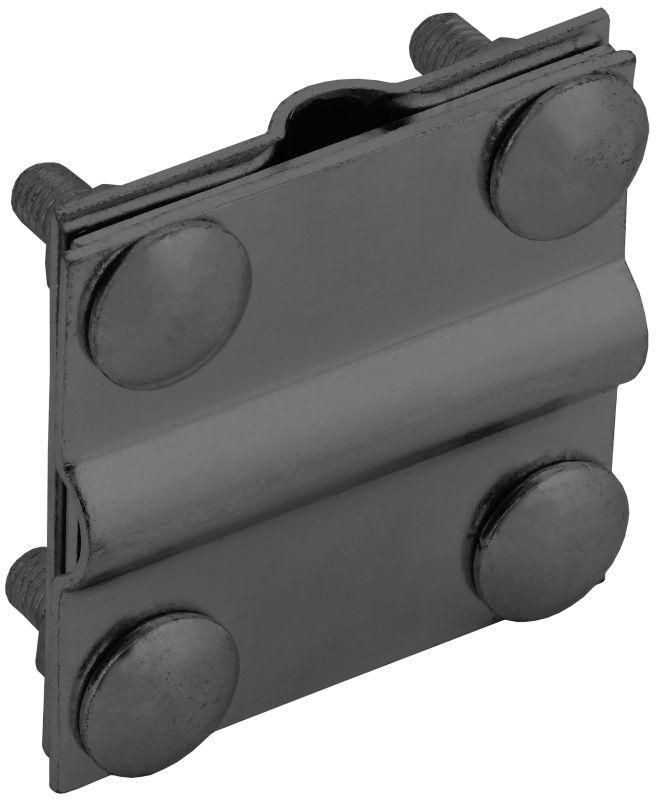

Зажим крестообразный с разделителем полоса/пруток-полоса/пруток 40/12мм оцинкованная сталь от IEK (ИЭК), артикул zcc18-13-1-12-40, предназначен для надёжного соединения плоских и круглых проводников в системах заземления. Его универсальная конструкция обеспечивает стабильный контакт даже при нагрузках и в условиях повышенной влажности.

Назначение и область применения

Зажим используется для создания крестообразных соединений между проводниками в системах заземления и зануления. Подходит для присоединения медных или алюминиевых шин, полос, а также круглых проводов. Применяется в распределительных устройствах, на опорах ЛЭП, в промышленных установках, на трансформаторных подстанциях и в объектах ЖКХ.

Технические характеристики

• Ширина зажима для плоского провода: 40 мм
• Диаметр зажима для круглого провода: 12 мм
• Материал: сталь с термодиффузионным цинковым покрытием
• Тип изделия: заземляющий зажим
• Количество соединяемых проводников: до трёх (две полосы/провода + один круглый провод)

Совместимость и монтаж

Зажим совместим с медными и алюминиевыми проводниками. Для монтажа требуется болт M10 (не входит в комплект). Установка выполняется следующим образом:

• Размещается средняя пластина между двумя другими - она позволяет одновременно соединить два плоских проводника и один круглый.
• Полоса или провод вставляются в соответствующие пазы, плотно фиксируются затяжкой болта.
• Необходимо соблюдать момент затяжки - перетягивать нельзя, чтобы не повредить резьбу или металл.
• Посадочный диаметр отверстия под болт - 10 мм.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 50571 и IEC 60947-7-1 для устройств заземления. Цинковое покрытие защищает от коррозии в агрессивных средах, что важно для наружных и влажных помещений. Сертифицирован для работы в температурном диапазоне от -40C до +70C.

Преимущества

• Универсальная конструкция - позволяет соединять одновременно плоские и круглые проводники без переходников.
• Защита от самоотвинчивания - благодаря специальному профилю гайки и усилию затяжки, соединение остаётся герметичным даже при вибрациях.
• Цинкование методом термодиффузии - более прочное и долговечное покрытие по сравнению с обычным электроосаждённым цинком.
• Индивидуальная упаковка - снижает риск повреждения при транспортировке и хранении.
• Гарантия 3 года - подтверждает качество изготовления и материалы.

Ограничения применения

• Не предназначена для соединения проводников сечением больше 40 мм2 (плоские) или диаметром свыше 12 мм (круглые).
• Не рекомендуется использовать в местах постоянного контакта с кислотами, щелочами или морской водой - даже оцинкованная сталь со временем подвергается коррозии в таких условиях.
• Не подходит для высокочастотных токов - применяется исключительно в сетях переменного и постоянного тока низкой частоты (до 50–60 Гц).

Примеры использования

• Подключение заземляющего проводника к вертикальному заземлителю (прутку Ø12 мм) через горизонтальную полосу 40×4 мм.
• Объединение нескольких заземляющих шин в распределительном щите.
• Соединение заземляющей полосы с кабельной броней на промышленном оборудовании.
• Формирование контура заземления на подстанции с использованием комбинированных проводников.

Практические советы

• Перед монтажом зачистите поверхности проводников от оксидов - особенно важна очистка алюминиевых шин.
• Используйте только болты класса прочности 8.8 и выше - слабые болты могут деформироваться при затяжке.
• Проверьте плотность контакта после монтажа - при необходимости подтяните болт через 1–2 недели после запуска системы.
• Для внешних установок дополнительно смажьте резьбу антикоррозийной paste (например, на основе меди).
• Артикул zcc18-13-1-12-40 от IEK (ИЭК) - проверенный вариант для проектов, где нужна надёжность и соответствие нормам.
