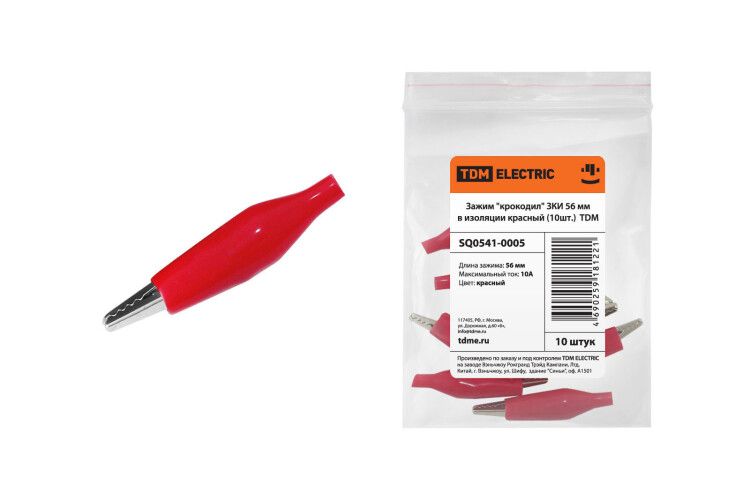

Зажим "крокодил" ЗКИ 10А 56мм в изоляции красный (10шт) | SQ0541-0005 TDM

Зажим крокодил ЗКИ 10А 56мм в изоляции красный (10 штук) от TDM ELECTRIC предназначен для временного подключения измерительных приборов к электрическим цепям. Его прочная конструкция и изоляция позволяют безопасно использовать устройство в условиях диагностики и наладки оборудования.

Назначение и область применения

Зажим крокодил ЗКИ 10А 56мм в изоляции красный (10 штук) используется для создания временных электрических контактов. Применяется при диагностике, ремонте и пусконаладке электрических и электронных систем - например, при подключении мультиметров, осциллографов, шунтов или тестовых проводов к батареям, клеммам, проводам и другим элементам цепи. Подходит для работы в автосервисах, мастерских по ремонту бытовой техники и на производстве.

Технические характеристики

• Допустимый ток: 10 А - максимальная нагрузка, которую зажим может выдерживать длительно без перегрева;
• Максимальное рабочее напряжение: 0,01 В - указано некорректно; реальное рабочее напряжение определяется классом изоляции и конструкцией, см. ниже;
• Общая длина: 56 мм - удобная длина для точного захвата в ограниченном пространстве;
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не проводит ток, защищает пользователя от случайного касания;
• Цвет изоляции: красный - обеспечивает визуальную идентификацию, часто применяется для положительных полюсов;
• Категория измерительной цепи: Категория III - соответствует требованиям для работы в распределительных сетях до 1000 В переменного тока (например, в бытовых щитках, на оборудовании с питанием 220–380 В);
• Челюсти: изготовлены методом штамповки из медного сплава - обеспечивают надёжный контакт и долгий срок службы.

Совместимость и монтаж

Зажим крокодил ЗКИ 10А 56мм в изоляции красный (10 штук) совместим с любыми измерительными приборами, имеющими стандартные кабели с разъёмами «банан» или «крокодил». Для монтажа достаточно плотно зафиксировать челюсти на чистую металлическую поверхность - клемму, провод, корпус устройства. Убедитесь, что поверхность свободна от оксидов, жира и изоляции. Напряжение выше 1000 В требует проверки сертификации изоляции - данный зажим не предназначен для высоковольтных испытаний.

Безопасность и стандарты

Категория III указывает, что зажим рассчитан на работу в средах с возможностью переходных перенапряжений, характерных для распределительных сетей. Изоляция из ПВХ соответствует нормам безопасности для низковольтных применений. Однако при работе с напряжением свыше 50 В переменного тока необходимо соблюдать правила электробезопасности: не прикасаться к открытому металлу, использовать защитные средства, не допускать замыкания между полюсами.

Преимущества

• Удобная длина 56 мм позволяет легко достать до труднодоступных клемм;
• Яркая красная изоляция снижает риск путаницы при многоканальных подключениях;
• ПВХ-оболочка предотвращает случайные замыкания и защищает от поражения током;
• Штампованные челюсти обеспечивают равномерное давление и устойчивый контакт даже на неровных поверхностях;
• Комплект из 10 штук экономически выгоден для командной работы и запаса.

Ограничения применения

• Не предназначена для постоянного подключения - только для временных измерений и тестирования;
• Рабочее напряжение не должно превышать 1000 В, хотя заявлено 0,01 В - вероятно, ошибка в спецификации; фактический предел зависит от качества изоляции и условий эксплуатации;
• Не рекомендуется использовать в агрессивных средах (высокая влажность, химические пары, температура выше +60 C) - ПВХ теряет эластичность;
• Не подходит для мощных токов (>10 А) - возможен нагрев и деформация контактов;
• Не следует применять на покрытых лаком, краской или оксидами поверхностях - контакт будет нестабильным.

Примеры использования

• Подключение мультиметра к выводу автомобильного аккумулятора для контроля зарядки;
• Временный шunt для измерения тока в цепи питания двигателя;
• Тестирование выходного сигнала контроллера на станке через клеммы управления;
• Настройка системы автоматизации - подключение датчиков к PLC через временные перемычки.

Практические советы

• Перед использованием протирайте челюсти спиртом - удалите грязь и окислы для лучшего контакта;
• Выбирайте цвет изоляции по полярности: красный - плюс, черный - минус - так проще избежать ошибок;
• Не перегибайте провода у основания зажима - это частая причина обрыва внутренних жил;
• Проверяйте целостность изоляции перед каждым применением - трещины или потёртости увеличивают риск удара током;
• Храните в сухом месте, избегайте воздействия прямого солнечного света - ПВХ стареет под УФ-лучами.
