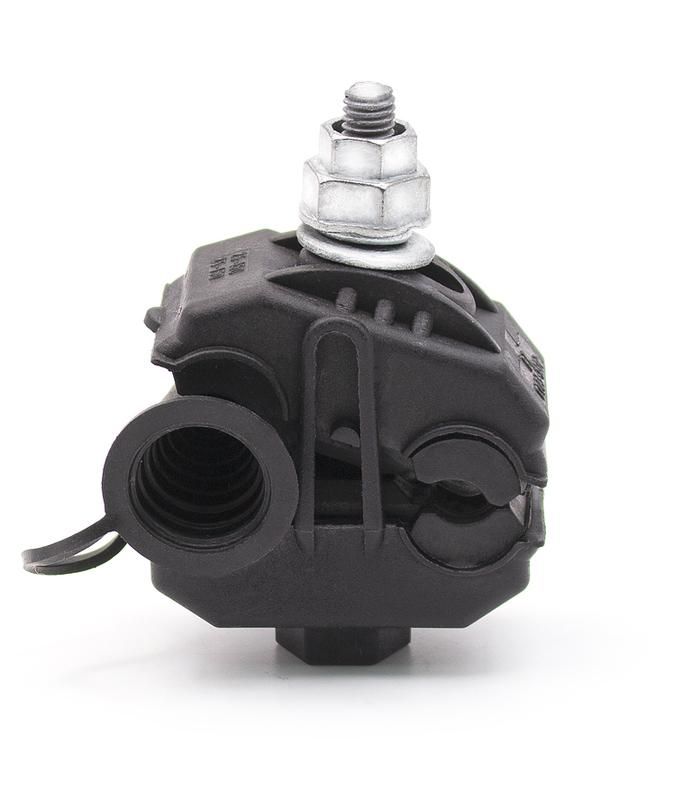

Зажим ответвительный CT 150.2 P (35-150/35-150кв.мм) ВК 20900961

Зажим ответвительный CT 150.2 P 35-150/35-150 кв.мм ВК предназначен для безопасного и надежного ответвления от магистральных проводов СИП-2 или СИП-4 без нарушения целостности изоляции. Этот зажим используется при реконструкциях ЛЭП и подключении новых потребителей, особенно там, где требуется быстрый монтаж без демонтажа основной линии.

Назначение и область применения

Зажим ответвительный CT 150.2 P 35-150/35-150 кв.мм ВК применяется для создания ответвлений от силового кабеля типа СИП-2 или СИП-4. Подходит для подключения домов, участков, освещения, оборудования через медные или алюминиевые провода того же сечения. Часто используется при модернизации воздушных линий напряжением до 1 кВ.

Технические характеристики

• Максимальное сечение магистрального провода: 35–150 кв.мм (для СИП-2 / СИП-4)
• Максимальное сечение ответвительного провода: 35–150 кв.мм (медный или алюминиевый)
• Метод соединения: прокалывание изоляции - без зачистки жил
• Рабочее напряжение: до 1 кВ
• Защита корпуса: IP67 - устойчив к пыли и временному погружению в воду

Совместимость и монтаж

Зажим ответвительный CT 150.2 P 35-150/35-150 кв.мм ВК совместим только с проводами СИП-2 и СИП-4. Для установки необходимо:

• Установить зажим перпендикулярно магистральному проводу
• Закрутить болт до момента отлома головки - это гарантирует нужную степень затяжки
• Подсоединить ответвление к нижнему контакту, используя подходящий по сечению провод
• Не допускается использование с голыми проводами или другими типами изолированных кабелей (например, АВВГ, NYM)

Безопасность и стандарты

Зажим соответствует требованиям безопасности для распределительных сетей напряжением до 1 кВ. Конструкция исключает риск открытых токоведущих частей после монтажа. Прокалывающий механизм снижает вероятность плохого контакта и нагрева. Сертифицирован для работы в условиях повышенной влажности и температур от –60C до +80C.

Преимущества

• Не требует зачищения изоляции магистрали - экономит время и снижает риск повреждения жилы
• Обеспечивает герметичное соединение благодаря плотному прилеганию металлических шипов
• Выдерживает механические нагрузки и колебания температур
• Стандартная цветовая маркировка позволяет легко отличить фазные и нулевые ответвления

Ограничения применения

• Не для многожильных проводов сечением менее 35 кв.мм - возможна потеря контакта
• Не предназначена для постоянного погружения в воду - хотя IP67 выдерживает брызги и временное попадание воды, длительное воздействие жидкости недопустимо
• Не работает с проводами других серий (например, СИП-1, СИП-3, СИП-5)
• Не следует использовать на старых, деформированных или сильно окисленных СИП-проводах - риск пробоя изоляции

Примеры использования

• Подключение дома к существующей линии СИП-4 без отключения питания
• Добавление нового светильника на улице через ответвление от главной трассы
• Переподключение объекта при замене счетчиков или переходе на новую систему учета
• Монтаж автономных точек энергоснабжения на дачных участках

Практические советы

• Выбирая зажим, проверьте соответствие сечения вашего ответвительного провода диапазону 35–150 кв.мм - меньшее сечение может вызвать перегрев
• Перед установкой удалите грязь и лед с поверхности СИП-проводов - это повысит качество прокалывания
• Используйте специальный ключ для затяжки - обычный гаечный ключ может повредить механизм
• После монтажа проверьте прочность соединения легкими покачиваниями - зажим не должен двигаться
• Для долгой службы рекомендовано периодически контролировать состояние зажима CT 150.2 P 35-150/35-150 кв.мм ВК на предмет коррозии и механических повреждений
