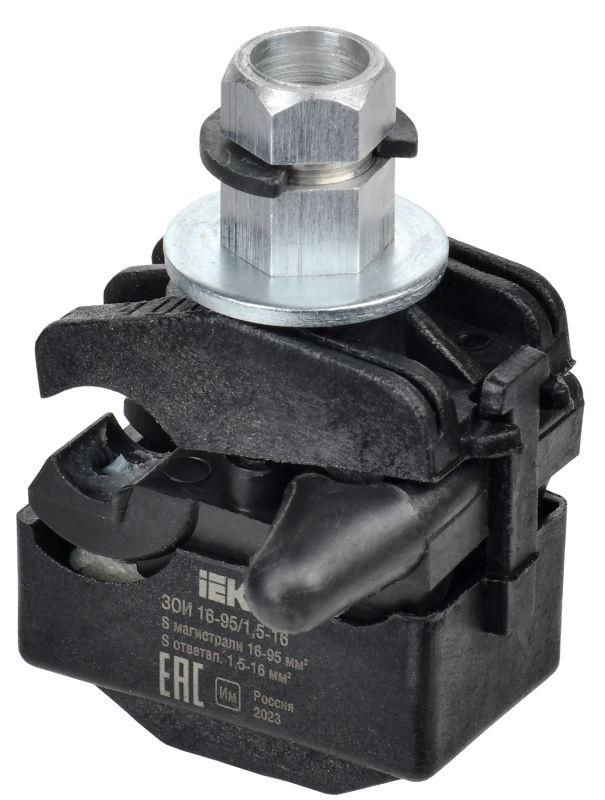

Зажим ответвительный изолированный ЗОИ 16-95/1,5-16 | UOZ10-1-095-016-U IEK

Зажим ответвительный изолированный ЗОИ 16-95/1,5-16 от IEK используется для безопасного и надёжного подключения ответвлений к силовым воздушным линиям без нарушения целостности основной цепи. Этот зажим применяют при монтаже сетей уличного освещения, подводе электроэнергии к домам и объектам с использованием самонесущего изолированного провода (СИП).

Назначение и область применения

Зажим ответвительный изолированный ЗОИ 16-95/1,5-16 создан для создания ответвлений от основного провода без необходимости его перерезать. Он позволяет подключать потребители напрямую к ЛЭП - например, дома, гаражи, фонари, насосы. Особенно удобен при работе с СИП-проводами, так как способен прокалывать изоляцию и захватывать токопроводящую жилу.

Технические характеристики

• Номинальное сечение главного провода: 16–95 мм2 - подходит для большинства воздушных линий средней мощности;
• Номинальное сечение ответвления: 1,5–16 мм2 - совместим с медными и алюминиевыми проводами, включая СИП-16;
• Напряжение: до 1000 В - рассчитан на использование в сетях до 1 кВ;
• Тип подключения: винтовое/болтовое соединение с прокалыванием изоляции - не требует снятия внешнего слоя провода;
• Покрытие контактов: лужёная сталь - снижает окисление и повышает долговечность;
• Материал корпуса: прочный термостойкий пластик - защищает от механических воздействий и УФ-излучения;
• Диапазон рабочих температур: от –60 C до +50 C - работает даже в суровых климатических условиях;
• Срок службы: 40 лет - гарантирует длительную эксплуатацию без замены;
• Устойчивость к УФ-излучению: да - не выгорает и не трескается на солнце;
• Количество жил: одна - предназначена для одножильных ответвлений.

Совместимость и монтаж

Зажим ответвительный изолированный ЗОИ 16-95/1,5-16 монтируется на опоры, кронштейны или другие несущие элементы. Для установки требуется лишь затянуть болты до момента прокалывания изоляции - контроль усилия не нужен, так как механизм автоматически прекращает движение после достижения плотного контакта. Подходит для проводов из меди и алюминия, в том числе СИП сечением до 16 мм2. Главный провод должен иметь сечение 16–95 мм2 - более тонкие линии использовать нельзя.

Безопасность и стандарты

ЗОИ 16-95/1,5-16 соответствует требованиям ГОСТ Р МЭК 61284 и другим нормам для изолированных ответвительных зажимов. Конструкция исключает контакт человека с токоведущими частями во время работы. Прокалывающий механизм предотвращает случайное раскрытие и обеспечивает герметичность соединения. Наличие изоляционного корпуса делает возможную работу на живых линиях (при соблюдении правил безопасности).

Преимущества

• Не требует демонтажа изоляции - экономит время и снижает риск повредить провод;
• Высокая надёжность соединения благодаря лужёному контакту - минимизирует нагрев и потери энергии;
• Защита от коррозии и УФ-излучения - особенно важно для открытых участков;
• Поддержка широкого спектра сечений - один тип зажима решает задачи для множества проектов;
• Готовый к применению комплект - никаких дополнительных деталей не требуется.

Ограничения применения

• Не многожильных проводов - допускаются только одножильные ответвления;
• Главный провод должен быть не менее 16 мм2 - попытки подключения к thinner линиям (например, 10 мм2) приведут к плохому контакту или выходу из строя;
• Не рекомендован для постоянного погружения в воду - хотя IP-защита есть, он не является водоуплотнённым устройством для подземной прокладки;
• Не следует использовать в местах с высокой вибрацией без дополнительной фиксации - возможно ослабление болтового соединения.

Примеры использования

• Подключение частного дома к воздушной ЛЭП через СИП-16;
• Обеспечение питания уличных светильников от основной линии;
• Присоединение насосов, теплиц, автономных систем к существующей сети;
• Аварийное или временное питание объектов при ремонте;
• Модернизация старых линий без замены всего кабеля.

Практические советы

• Перед монтажом проверьте соответствие сечения главного провода - используйте только 16–95 мм2;
• При подключении СИП выбирайте место без изгибов и деформаций - лучше работать на прямом участке;
• Затягивайте болты равномерно, не переусиливая - зажим имеет самоограничивающую функцию, лишнее давление не увеличит качество контакта;
• При массовой закупке учтите количество в упаковке - 150 штук - это выгодно для крупных заказчиков и бригад;
• Храните в сухом месте - хоть изделие устойчиво к условиям окружающей среды, сырость перед монтажом может вызвать трудности с первоначальным контактом.
