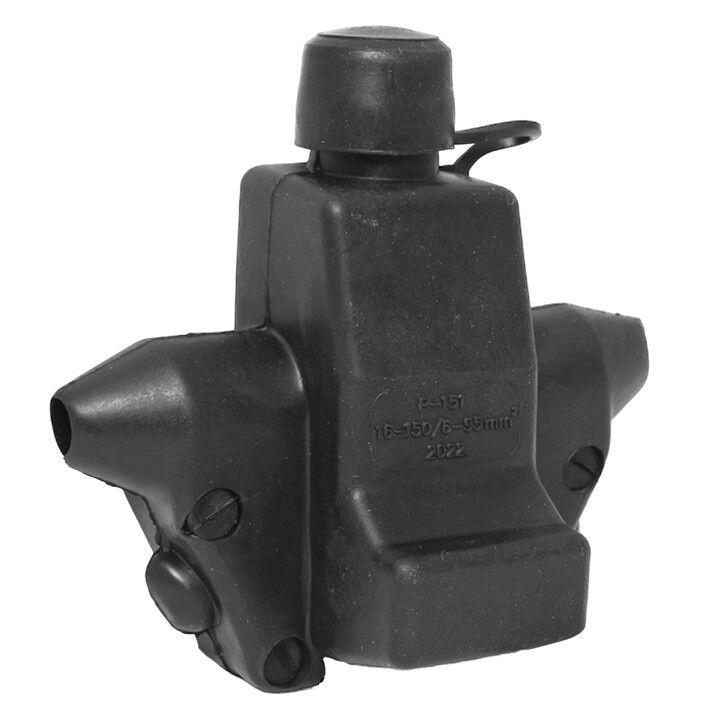

Зажим ответвительный влагозащищенный P151 16-150 мм2 / 6-95 EKF PROxima | p-151

Зажим ответвительный влагозащищенный P151 16-150 мм2 / 6-95 мм2 от EKF предназначен для безопасного и герметичного ответвления электроэнергии от основной воздушной линии без её демонтажа. Этот зажим применяется в распределительных сетях 0,4–10 кВ, особенно там, где важна долговечность и защита от внешних факторов.

Назначение и область применения

Зажим ответвительный влагозащищенный P151 используется для подключения ответвительных линий к магистральному кабелю с изолированной жилой. Подходит для систем с алюминиевыми проводниками. Применяется в воздушных линиях электропередачи, на опорах, в местах подключения частных домов, объектов ЖКХ, промышленных площадок и сельскохозяйственных предприятий. Особенно эффективен там, где требуется быстрый и надёжный доступ к сети без отключения питания.

Технические характеристики

• Диапазон сечений: магистральный провод - 16–150 мм2; ответвление - 6–95 мм2
• Номинальное напряжение: 1000 кВ
• Работает при температуре от -60 C до +50 C
• Материал корпуса: полиамид с алюминиевыми деталями
• Покрытие: оцинкованное - повышает стойкость к коррозии
• Тип: изолированный зажим с прокалывающим механизмом
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим P151 совместим только с алюминиевыми проводами. Для работы требует:

• На магистрали: изолированный провод - зажим прокалывает изоляцию автоматически, не нужна предварительная зачистка;
• На ответвлении: провод должен быть зачищен от изоляции на конце - контакт осуществляется через прижимную пластину.

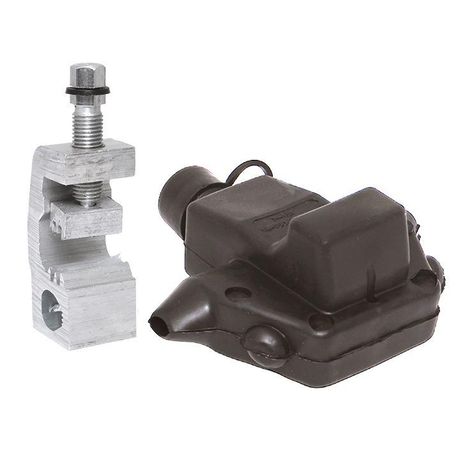

Установка выполняется в два этапа: сначала фиксируется магистральная часть (болт срывается при достижении заданного крутящего момента - гарантирует правильный контакт); затем затягивается ответвительный болт. После установки зажим закрывается защитным кожухом, который уже входит в комплект.

Безопасность и стандарты

Конструкция соответствует требованиям к изолированным ответвительным зажимам для ВЛ-0,4–10 кВ. Наличие прокалывающего механизма исключает риск случайного прикосновения к токоведущим частям после монтажа. Защитный кожух препятствует попаданию влаги, пыли и механическим повреждениям. Устройство не содержит свинцовые или другие опасные материалы.

Преимущества

• Не требует отключения линии - можно работать под напряжением (при соблюдении норм безопасности)
• Два независимых болта позволяют многократно отсоединять и подключать ответвления без снятия зажима с магистрали
• Контактная смазка снижает окисление и увеличивает срок службы соединения
• Кожух устойчив к УФ-излучению, перепадам температур и химическим воздействиям
• Высокая степень защиты IP67 - выдерживает дождь, снег, пыль, временные погружения

Ограничения применения

• Подходит только для алюминиевых проводов - нельзя использовать с медными
• Не предназначены для подземной прокладки - только для открытых воздушных линий
• Максимальное сечение магистрали - 150 мм2; если провод больше - потребуется другой тип зажима
• Ответвительный провод должен иметь минимальное сечение 6 мм2 - меньшие значения недопустимы
• Не рекомендован для участков с постоянной вибрацией или повышенной нагрузкой на механическую прочность

Примеры использования

• Подключение дома к ЛЭП 0,4 кВ без остановки энергоснабжения соседей
• Добавление нового абонента на существующую воздушную линию в деревне
• Обустройство освещения на территории предприятия через боковое ответвление
• Переход с однопроводной системы на двухпроводную с сохранением целостности магистрали

Практические советы

• Перед монтажом проверьте соответствие сечений проводов - используйте штангенциркуль для точного замера
• Чистите конец ответвительного провода от грязи и оксидов перед вставкой - это повысит надёжность контакта
• Не допускайте перекоса при затяжке болтов - равномерное усилие продлевает жизнь зажиму
• Проверяйте плотность посадки кожуха: он должен полностью закрывать все металлические части
• При работе в условиях сильного ветра или гололёда дополнительно фиксируйте зажим к опоре, чтобы избежать люфта
• Зажим P151 от EKF рассчитан на длительную службу - не стоит менять его раньше срока даже при видимом старении кожуха, пока контакт остаётся исправным
