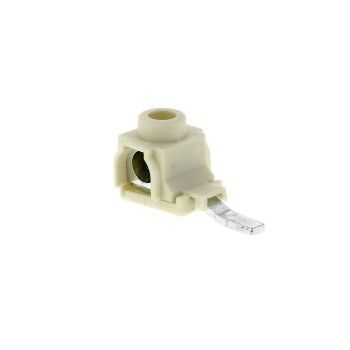

Зажим под проводник для совместного подключения с шиной PIN боковое соединение, розничная кратность (20 шт/упак.) EKF PROxima | ck-s-r

Зажим под проводник для совместного подключения с шиной PIN от EKF (арт. ck-s-r) предназначен для надёжного бокового подсоединения одножильных проводов к плоской медной шине серии PROxima. Упаковка содержит 20 единиц - достаточно для типичных распределительных задач в щитах.

Назначение и область применения

Этот зажим используется для подключения проводов к шине типа PIN - когда необходимо сделать ответвление от основной шины без её перерезания. Подходит для установки в силовые щиты, распределительные устройства и автоматические системы управления. Часто применяется в системах питания станков, конвейеров, освещения и других нагрузок до 100 А.

Технические характеристики

• Максимальный рабочий ток: 100 А
• Максимальное сечение подключаемого проводника: 25 мм2
• Ширина контактной части: 13 мм - соответствует ширине стандартной шины PIN
• Тип шины: плоская (не подходит для цилиндрических или профильных шин)
• Поддерживает подключение круглых одножильных проводов
• Количество в упаковке: 20 штук
• Изготовлен из медных контактов и самозагасающего диэлектрического корпуса

Совместимость и монтаж

Зажим совместим исключительно с плоскими шинами серии PROxima типа PIN. Для правильного подключения:

• Убедитесь, что шина имеет ту же ширину - 13 мм;
• Заправьте подготовленный провод (до 25 мм2) в гнездо зажима;
• Зафиксируйте зажим на шине путём плотного защёлкивания - слышится характерный щелчок;
• Не используйте многожильные провода - они требуют предварительной опрессовки наконечниками;
• Перед монтажом проверьте соответствие диаметра провода внутреннему каналу зажима - слишком толстый провод не войдёт, слишком тонкий будет болтаться.

Безопасность и стандарты

Корпус изготовлен из самозагасающего диэлектрического материала, не поддерживающего горение. Соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Продукция сертифицирована в рамках ЕАЭС и соответствует ГОСТ Р 50030.4.1–2021 для аппаратов коммутационных низковольтных.

Преимущества

• Обеспечивают быстрое и надёжное подключение без сварки или болтовых соединений
• Фиксация происходит механически - не требуется инструмент
• Выдерживают высокие токи до 100 А без нагрева
• Стандартная форма позволяет использовать в компактных щитках
• Легко заменить или переустановить при необходимости модификации схемы

Ограничения применения

• Не многожильными проводами без наконечников
• Работает только с плоскими шинами типа PIN - несовместим с FORK или другими формами
• Не предназначена для внешней установки - отсутствует защита IP
• Не рекомендовано применять в условиях постоянной вибрации без дополнительной фиксации
• Максимальное сечение - 25 мм2; более толстые провода потребуют другого решения

Примеры использования

• Подключение групповой линии освещения к главной шине PEN в этажном щите
• Добавление нового автомата к существующей шине в распределительном устройстве производства
• Разводка питания для нескольких насосов через одну шину PIN в автоматическом контуре
• Монтаж автономных сигнализаций или контроллеров на уже смонтированную шину

Практические советы

• Выбирая количество зажимов, учтите, что каждый нуждается своей пары - один для входящего провода, второй - для выходящего, если делается ответвление
• Перед сборкой протестируйте несколько зажимов на образцах проводов - чтобы убедиться в точном соответствии сечению
• Не затягивайте зажим руками слишком сильно - он рассчитан на защёлкивающее действие, а не на винтовую фиксацию
• При использовании в помещениях с повышенной запылённостью регулярно проверяйте состояние контакта - грязь снижает теплопередачу
• Храните в сухом месте - хотя материал герметичен, длительное воздействие влаги может повредить оксидацию медных элементов
