Зажим прокалывающий ответвительный P6X-95 16-120 мм2 /1,5-16 EKF PROxima инд. упак. | p-6x-95-r

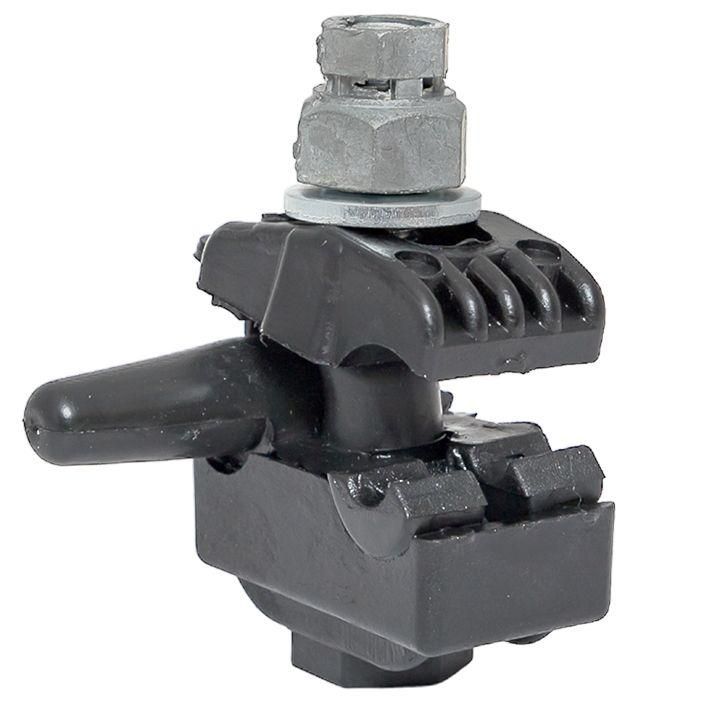

Зажим прокалывающий ответвительный EKF P-6X-95 предназначен для быстрого и герметичного ответвления электрической цепи без нарушения целостности магистрального провода. Подходит для работы с медными и алюминиевыми проводами в условиях открытой прокладки, в том числе на воздушных линиях электропередачи.

Назначение и область применения

Зажим прокалывающий ответвительный EKF P-6X-95 используется для создания ответвлений от основной линии (магистрали) к абонентским сетям, светильникам, трансформаторам или другим потребителям. Применяется в системах наружного освещения, распределительных сетях 0,4–1 кВ, а также при реконструкции старых ЛЭП без необходимости демонтажа изоляции магистрали.

Технические характеристики

• Номинальное сечение магистрального провода: 16–120 мм2
• Сечение ответвительного провода: 1,5–16 мм2 (медный или алюминиевый)
• Материал магистрального проводника: алюминий или медь
• Материал ответвительного проводника: алюминий или медь
• Покрытие корпуса: оцинкованное - защищает от коррозии
• Изоляция: да - корпус выполнен из диэлектрического материала
• Рабочее напряжение: до 1 кВ
• Контактные пластины: алюминиевый сплав с антикоррозийным покрытием
• На прокалывающих элементах - специальная контактная смазка для снижения окисления

Совместимость и монтаж

Зажим EKF P-6X-95 совместим с одножильными и многожильными проводами, имеющими изоляцию из полиэтилена, сшитого полиэтилена или других термопластиков. Для установки:

• Установите зажим на магистральный провод между опорами или на столбе.
• Подключите ответвительный провод к выводам зажима - он фиксируется механически и электрически через прокалывание изоляции.
• Затяните болт до момента его срыва - это гарантирует правильную глубину прокалывания и надежный контакт.
• Не требуется зачистка жил - изоляция магистрали остается целой.

Посадочный диаметр рассчитан под провода сечением 16–120 мм2. Убедитесь, что внешний диаметр изолированного провода соответствует указанному диапазону - слишком толстые или слишком тонкие провода могут повредить механизм прокалывания.

Безопасность и стандарты

Зажим прокалывающий EKF P-6X-95 соответствует требованиям ГОСТ Р МЭК 61238-1-2015 для соединителей силовых кабельных линий. Конструкция исключает доступ к токоведущим частям после установки благодаря изолирующему корпусу. Болт отделён от контактных пластин - предотвращает случайное замыкание.

Преимущества

• Герметичность - исключает попадание влаги внутрь контакта
• Стабильность контакта - контактная смазка снижает окисление и нагрев
• Устойчивость к внешним факторам - выдерживает перепады температур от –60C до +80C, УФ-излучение, соль, химические аэрозоли
• Быстрая установка - не требует отключения питания или зачистки проводов
• Индивидуальная упаковка - удобна для учета, хранения и доставки на объект

Ограничения применения

• Не применяется для проводов с металлической броней или экраном - прокалывание невозможно
• Не допускается использование с проводами сечением менее 16 мм2 в качестве магистрали - риск недостаточного давления контакта
• Не предназначены для многократного подключения/отключения - один раз установлен, не снимается без повреждения
• Не использовать в местах постоянного механического воздействия - вибрация, удары, трение могут повредить корпус

Примеры использования

• Подключение уличных светильников к существующей воздушной линии 0,4 кВ
• Ответвление к домашней сети от магистральной линии на столбе
• Обустройство временного питания на стройплощадках
• Модернизация старых ЛЭП без замены провода

Практические советы

• Перед установкой проверьте соответствие сечения магистрали - используйте штангенциркуль для точного измерения диаметра изолированного провода
• Не затягивайте болт сверх усилия - срыв головки является сигналом завершения монтажа
• При работе в холодном климате (ниже –20C) согрейте зажим перед установкой - материал становится более хрупким
• Для защиты от механических повреждений можно дополнительно заключить зажим в термоусадочную трубку
• Храните в сухом месте - даже оцинкованное покрытие может начать корродировать при длительном контакте с водой и солью
