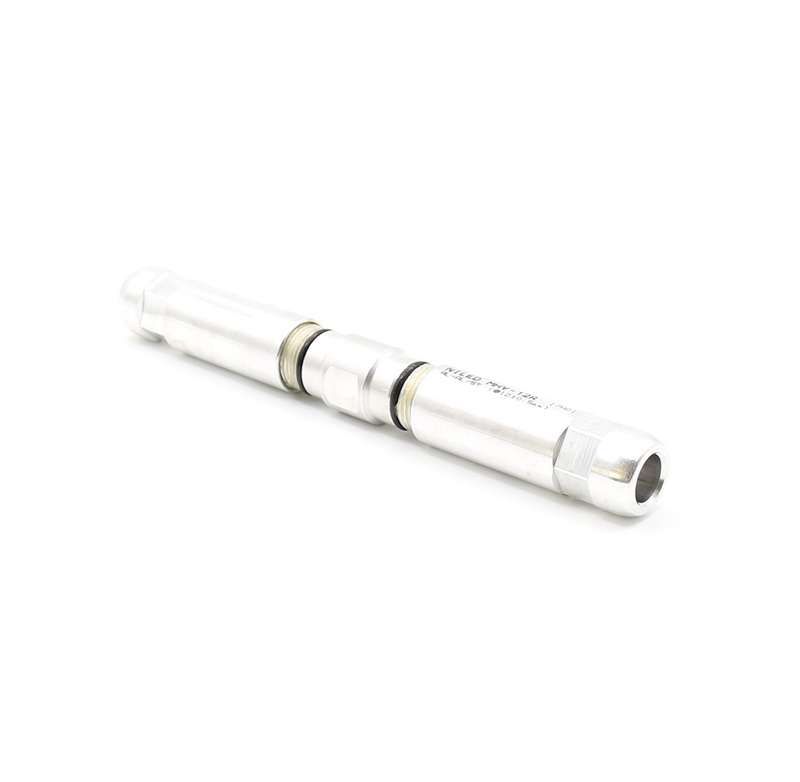

Зажим соединительный MHV-12R (12+/-0.5мм) НИЛЕД 13612442

Зажим соединительный MHV-12R (12+/-0.5 мм) от бренда НИЛЕД предназначен для надёжного механического и электрического соединения защищённых проводов СИП-3 на воздушных линиях электропередачи напряжением 6–35 кВ. Артикул 13612442 обеспечивает прочность соединения до 95% от прочности самого провода, что делает его подходящим решением для постоянных и аварийных работ.

Назначение и область применения

Зажим соединительный MHV-12R используется исключительно для соединения проводов СИП-3 в пролётах воздушных линий среднего напряжения (6–35 кВ). Он не предназначена для работы в распределительных устройствах, внутри помещений или на высоких напряжениях выше 35 кВ. Применяется в условиях открытой местности, в том числе при ремонте повреждённых участков ЛЭП, замене секций провода или организации ответвлений.

Технические характеристики

• Диапазон диаметров провода: 12 +- 0,5 мм - соответствует стандартному сечению СИП-3;
• Материал корпуса: алюминиевый сплав с антикоррозийной обработкой - устойчив к воздействию влаги, соли, перепадам температур;
• Механическая прочность соединения: 95% от предела прочности провода СИП-3 - гарантирует долговременную нагрузочную способность;
• Не допускается повторное использование - после однократного затягивания зажим становится одноразовым элементом;
• Работает в температурном диапазоне, совместимом с нормативными условиями эксплуатации ВЛЗ (не указано явно, но следует из контекста - аналогично СИП-3).

Совместимость и монтаж

MHV-12R совместим только с проводами СИП-3, имеющими внешний диаметр 11,5–12,5 мм. Для других типов СИП (например, СИП-1, СИП-2, СИП-4) требуется другой типоразмер зажима.

Монтаж выполняется двумя рожковыми гаечными ключами - один фиксирует основание зажима, второй затягивает болт. Инструменты должны быть стандартного размера, подходящего под головки болтов зажима. Особенность: не требует специализированного пресс-клещей или гидравлического оборудования. Установка занимает несколько минут даже при сложных погодных условиях.

Безопасность и стандарты

Произведено в соответствии с технологическими требованиями к оборудованию для ВЛЗ среднего напряжения. Соответствие ГОСТ и IEC не указано прямо, однако конструкция и материалы соответствуют практикам, принятым в России для таких изделий. Отдельная версия MHV-XRi/ MHV-XRs (с герметичным чехлом или термоусадкой) рекомендована для защиты места соединения от попадания влаги и окисления контактов.

Преимущества

• Высокая скорость установки - позволяет оперативно восстанавливать работу ЛЭП;
• Не требует высокой квалификации монтажника - обученный рабочий справится без дополнительной подготовки;
• Стабильная механическая связь - снижает риск обрывов при ветровых нагрузках;
• Антикоррозийный материал - продлевает срок службы в агрессивных климатических зонах;
• Одноразовое использование - исключает некачественные повторные монтажи и гарантированно сохраняет целостность соединения.

Ограничения применения

• Не для соединения медных или сталеалюминиевых проводов - только СИП-3;
• Не использовать в закрытых помещениях, щитовых, трансформаторных подстанциях - предназначен исключительно для ВЛЗ;
• Запрещено повторное использование - даже при минимальной демонтаже зажим теряет свои эксплуатационные свойства;
• Не рассчитан на напряжение свыше 35 кВ - превышение может вызвать пробой изоляции или нагрев.

Примеры использования

• Объединение двух участков СИП-3 при замене поврежденного сегмента на опоре;
• Подключение ответвления к главной трассе ЛЭП без разрыва цепи;
• Автоматическое восстановление связи после обрыва провода вследствие шторма или падения дерева;
• Временное соединение во время планового обслуживания, когда нельзя полностью отключить линию.

Практические советы

• Перед монтажом проверьте диаметр провода - он должен точно входить в диапазон 11,5–12,5 мм; слишком тонкий или толстый провод приведёт к плохому контакту;
• Используйте только оригинальные герметичные чехлы (MHV-12Ri) или термоусадочные трубки (MHV-12Rs), если работа ведётся в сыром климате;
• Затягивайте болт равномерно - не переусердствуйте, чтобы не деформировать алюминиевую часть;
• После монтажа осмотрите место соединения: между контактами не должно быть видно просветов или выступающих жил;
• Храните запасные зажимы MHV-12R в сухом месте - хотя они устойчивы к коррозии, длительное воздействие воды может повредить внутренние поверхности.
