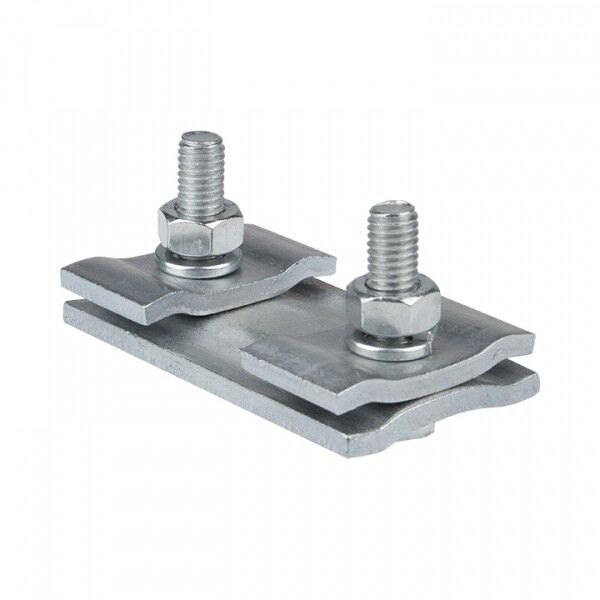

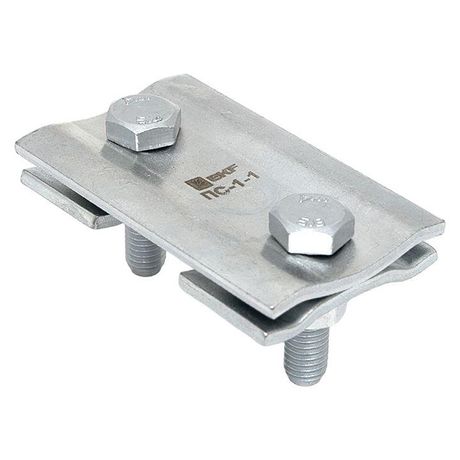

Зажим соединительный плашечный 2 болта М6 (D провода 5,5...8,6 мм) ПС-1-1 PROxima | ps-1-1 EKF

Зажим соединительный плашечный 2 болта М6 (диаметр провода 5,5…8,6 мм) ПС-1-1 от EKF - надёжное решение для создания прочного электрического контакта между алюминиевыми проводами, спусками заземления и тросами молниезащиты. Простая конструкция с двумя болтами обеспечивает стабильное соединение даже в сложных условиях.

Назначение и область применения

Зажим ПС-1-1 используется для соединения алюминиевых проводов сечением 5,5–8,6 мм2. Подходит для:

• соединения спусков системы молниезащиты;
• подключения заземляющих проводников;
• ответвлений от основного провода в наружных электроустановках;
• монтажа в местах, где требуется механическая прочность и устойчивость к внешним воздействиям.

Не применяется для медных проводов или внутри помещений с повышенной влажностью - материал корпуса не защищён от коррозии.

Технические характеристики

• Тип соединения: винтовое, с двумя болтами М6
• Номинальное сечение главного провода: 5,5 – 8,6 мм2
• Номинальное сечение ответвления: 5,5 – 8,6 мм2
• Номинальное сечение проводника (канал): 24 – 58 мм2
• Материал проводника: алюминий
• Материал корпуса: сталь
• Тип канала: открытый с обеих сторон - позволяет легко вводить и фиксировать провод
• Рабочая температура: от -60 C до +50 C
• Защитное покрытие: отсутствует - поверхность не окрашена и не гальванизирована
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим ПС-1-1 совместим только с алюминиевыми проводами указанного сечения. Для правильного монтажа:

• зачистите конец провода на 15–20 мм; удалите оксидную плёнку;
• вставьте провод в канал до упора - он должен плотно прилегать к контактной площадке;
• затяните оба болта М6 равномерно, используя ключ на 10 мм - перетягивать нельзя, чтобы не повредить металл;
• не допускайте попадания грязи, воды или песка внутрь канала во время установки.

Изделие не требует специальных инструментов, кроме обычного ключа. Убедитесь, что посадочный диаметр провода соответствует заявленному - 5,5–8,6 мм.

Безопасность и стандарты

Зажим ПС-1-1 не имеет сертификата соответствия ГОСТ Р или IEC, так как является элементом молниезащиты и заземления, а не силового соединения. Однако его конструкция соответствует требованиям к устройствам для наружного применения. Наличие гарантии 84 месяца подтверждает соответствие базовым нормам долговечности.

Преимущества

• Два болта обеспечивают равномерное прижимное усилие - снижает риск ослабления контакта при вибрациях
• Высокая термостойкость - работает в экстремально холодном климате (до -60 C)
• Устойчивость к УФ-излучению - не хрупнет и не трескается под прямыми солнечными лучами
• Открытый канал - удобная установка и проверка состояния соединения без демонтажа
• Простая конструкция - минимум деталей, нет резьбы внутри канала, исключены поломки

Ограничения применения

• Не предназначается для работы с медью - возможна гальванопара и быстрое разрушение контакта
• Отсутствие защитного покрытия делает его чувствительным к агрессивной среде - не рекомендован для побережья, промзон с химическими выбросами
• Не подходит для скрытой прокладки - из-за открытых каналов и отсутствия IP-защиты
• Не использовать в помещениях с постоянной влажностью (>90%) - риск быстрой коррозии стали

Примеры использования

• Подключение вертикального заземлителя к горизонтальной шине на подстанции
• Соединение двух участков троса молниеприёмника на крыше здания
• Ответвление от основного провода молниезащиты к металлической опоре ЛЭП
• Соединение алюминиевой жилы с заземляющим контуром в сельской местности

Практические советы

• Перед установкой протрите провод и внутреннюю поверхность зажима сухой тканью - удаляйте пыль и влагу
• Проверяйте затяжку болтов через год после монтажа - особенно в районах с частыми перепадами температур
• Если провод слишком тонкий (ближе к 5,5 мм2), можно немного согнуть его перед введением - это повысит контактную площадь
• Для длительной эксплуатации в агрессивной среде рекомендуется дополнительно смазать болты антикоррозийной paste (например, Litol-24)
• Зажим ПС-1-1 от EKF PROxima - один из немногих в своём классе с гарантированным сроком службы более 7 лет - экономически выгоден при больших объёмах работ
