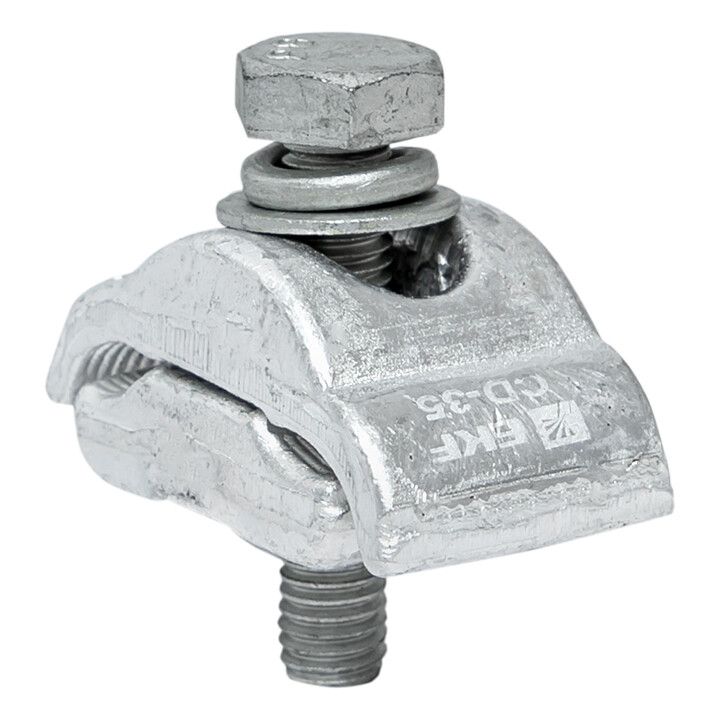

Зажим соединительный плашечный CD-35 10-50/10-50 мм2 PROxima| | EKF

Зажим соединительный плашечный 10-50/16-70 мм2 CD35 от EKF PROxima обеспечивает надёжное механическое и электрическое соединение алюминиевых проводов в воздушных линиях электропередачи. Устройство предназначено для ответвлений и соединений без нарушения целостности основной магистрали.

Назначение и область применения

Зажим CD35 используется для создания разъёмного или постоянного соединения между алюминиевыми проводниками в воздушных ЛЭП напряжением до 1000 В. Применяется для ответвлений к домам, трансформаторам, опорам и другим точкам подключения. Подходит для установки на открытых участках, где важна устойчивость к погоде и химическим воздействиям.

Технические характеристики

• Диапазон сечений: 10–50 мм2 и 16–70 мм2 - позволяет использовать с проводами различного диаметра;
• Рабочее напряжение: до 1000 В - соответствует требованиям для низковольтных сетей;
• Температурный режим: от –60 C до +50 C - работает в суровых климатических условиях;
• Материал корпуса и контактов: алюминий - совместим с алюминиевыми проводами, исключает гальваническую коррозию;
• Покрытие: оцинкованное - защищает от коррозии и продлевает срок службы;
• Гарантия: 84 месяца - подтверждает долговечность конструкции.

Совместимость и монтаж

Зажим CD35 рассчитан на работу с неизолированными алюминиевыми проводами. Медь не рекомендована - материал контактов и покрытия подобран именно для алюминия. Для монтажа требуется затянуть болты равномерно, чтобы плашка плотно прилегала к проводам. Нельзя перетягивать - это повредит металл и снижает контактную площадь. Диаметр провода должен попадать в указанный диапазон сечений; использование проводов меньше 10 мм2 или больше 70 мм2 недопустимо.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внешних сетей. Оцинкованное покрытие и материалы обеспечивают безопасную эксплуатацию в агрессивной среде. Соответствие нормам по термической и электрической стойкости проверено производителем EKF.

Преимущества

• Устойчивость к УФ-излучению и перепадам температур - не трескается и не теряет прочность на солнце;
• Защита от коррозии благодаря цинковому слою - особенно важно в районах с повышенной влажностью или близостью к морю;
• Простота установки - не требует специальных инструментов, кроме ключа нужного размера;
• Высокая надёжность контакта - плашечный механизм обеспечивает равномерное давление по всей поверхности.

Ограничения применения

• Не применяется для медных проводов - риск оксидации и плохого контакта;
• Не предназначен для изолированных проводов - необходимо предварительно удалить изоляцию;
• Не допускается использование в замкнутых помещениях с высокой влажностью и агрессивными газами - не сертифицирован для внутренней промышленной электропроводки;
• Не является герметичным устройством - не подходит для подземной или подводной прокладки.

Примеры использования

• Подключение кабеля от столба к частному дому через ответвление;
• Соединение двух участков магистральной линии на опоре;
• Присоединение питания к освещению на улице или рекламному щиту;
• Обустройство временных линий на стройплощадках с использованием алюминиевых проводов.

Практические советы

• Перед установкой зачистите провода на 30–40 мм - убедитесь, что нет окислов и грязи;
• Используйте только рекомендованное сечение: 16 мм2 - минимальное для надёжного контакта;
• Проверьте зажим после первого нагрева нагрузки - возможна усадка металла;
• При работе в холодном климате (ниже –30 C) избегайте ударных нагрузок на корпус - алюминий становится более хрупким;
• CD35 от EKF PROxima - один из самых распространённых вариантов в регионах с жесткими зимами; выбирайте его, когда нужны долговечность и отказ от обслуживания.
