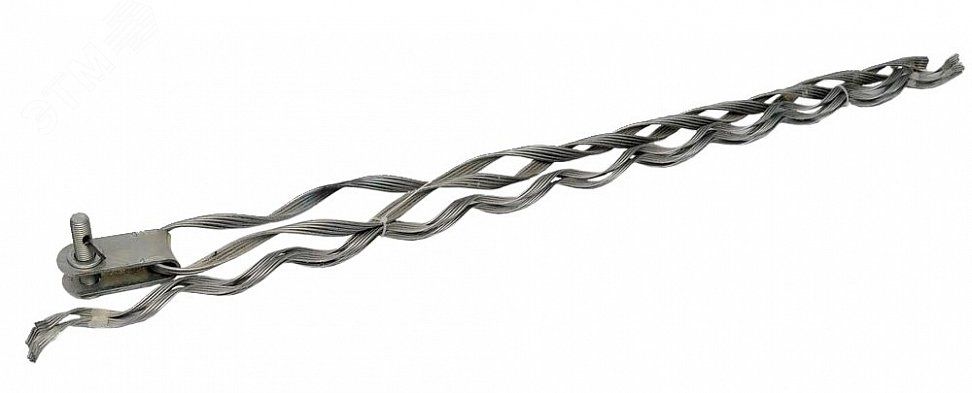

Зажим спиральный натяжной НСО-9.1/10.5(4) ССД 130801-04105

Зажим спиральный натяжной НСО-9.1/10.5(4) ССД предназначен для надежного крепления оптических самонесущих кабелей на опорах освещения, связевых линий и железнодорожных контактных сетях. Бренд ССД обеспечивает соответствие требованиям к прочности и долговечности, а артикул 130801-04105 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Зажим спиральный натяжной НСО-9.1/10.5(4) ССД используется для фиксации и натяжения оптических кабелей с самонесущей конструкцией - то есть таких, где не требуется отдельный трос для нагрузки. Подходит для установки на столбах уличного освещения, опорах линий связи, контактных сетях железных дорог, а также на фасадах зданий и других сооружений. Обеспечивает равномерное распределение усилия по всей длине кабеля, предотвращает перегибы и повреждения жил.

Технические характеристики

• Максимальный внешний диаметр кабеля: до 10,5 мм
• Рабочий диапазон диаметров: 9,1–10,5 мм
• Исполнение: климатическое УХЛ 1 - температур от −60 C до +40 C, повышенная влажность, запыление
• Конструкция: U-образная спиральная прядь с абразивным покрытием внутри + отдельные или склеенные протекторные спирали
• Материал: высокопрочные стальные проволоки с антикоррозийной обработкой

Совместимость и монтаж

Зажим совместим исключительно с оптическими кабелями типа СА (самонесущий) с диаметром 9,1–10,5 мм. Для монтажа:

• Установите кабель в центр U-образной части зажима;
• Обмотайте протекторными спиралями участок кабеля под зажимом - они защищают от abrasion и механических воздействий;
• Зафиксируйте зажим на опоре болтом или хомутом через отверстия в основании;
• Не допускайте перекручивания спиральной пряди - она должна свободно обхватывать кабель без напряжения.

Не используйте с медными, алюминиевыми или гибридными кабелями - конструкция рассчитана только на оптоволокно с жесткой оболочкой.

Безопасность и стандарты

Зажим соответствует требованиям к применению в условиях открытой местности и промышленной среды. Климатическое исполнение УХЛ 1 гарантирует работу при экстремальных температурах и влажности. Сертификационные документы на продукцию доступны у производителя ССД.

Преимущества

• Высокая прочность благодаря многослойной спиральной конструкции - выдерживает длительные статические нагрузки
• Абразивное покрытие внутри пряди предотвращает проскальзывание кабеля даже при вибрациях
• Гибкая система протекторов позволяет адаптировать защиту под конкретный тип кабеля
• Отсутствие острых кромок снижает риск повреждения оболочки кабеля при монтаже
• Стойкость к коррозии делает изделие пригодным для постоянного наружного использования

Ограничения применения

• Не применяется для кабелей с диаметром менее 9,1 мм - возможна потеря удерживающей способности
• Не рекомендован для кабелей с мягкой или эластичной оболочкой - требуются другие типы креплений
• Не предназначена для динамических нагрузок (например, частые колебания, ударные воздействия)
• Не использовать в качестве точки подвеса для тяжелых элементов - только для кабеля

Примеры использования

• Фиксация кабеля ОСП на опоре городского светильника
• Подвеска линии связи на железной дороге рядом с контактной сетью
• Крепление кабеля на стене административного здания при прокладке FTTx
• Установка на деревянных или бетонных столбах в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - даже 0,3 мм отличия могут влиять на плотность контакта
• Если кабель имеет усиленную оболочку, можно увеличить количество протекторных спиралей - это повысит срок службы
• При использовании на длинных пролетах комбинируйте этот зажим с анкерными устройствами - он не заменяет основную систему натяжения
• Храните изделия в сухом месте - хотя они устойчивы к влаге, длительное намокание может повлиять на клеевой слой протекторов
• При заказе всегда указывайте артикул 130801-04105 - так вы получите именно ту модификацию, что соответствует заявленному диапазону 9,1–10,5 мм
