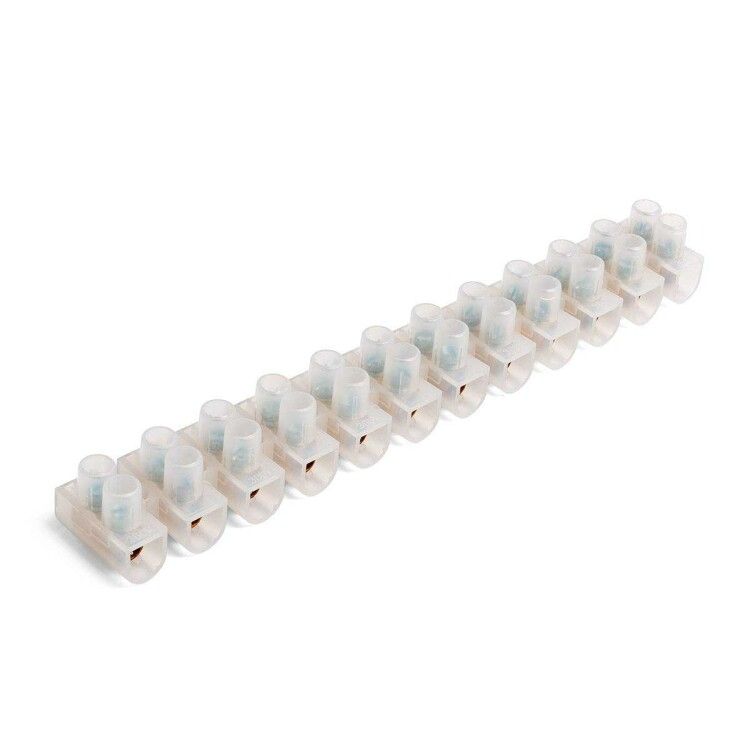

Зажим винтовой ЗВИ-10А 10А 400В 1.5-6мм² КВТ 87153

Зажим винтовой изолированный ЗВИ-10А 1.5-6 мм2 от бренда КВТ - это надёжный однополюсный соединитель для быстрого и безопасного подключения проводов сечением 1,5–6 мм2 в распределительных коробках, щитах и на оборудовании. Он сочетает простоту монтажа, изоляцию корпуса и совместимость с медью и алюминием.

Назначение и область применения

Зажим винтовой изолированный ЗВИ-10А 1.5-6 мм2 предназначен для создания постоянного электрического контакта между проводами в цепях переменного тока до 400 В. Подходит для соединения многожильных и одножильных проводов из меди или алюминия. Часто используется в распределительных щитах, светильниках, автоматических выключателях, станках и системах управления. Применяется там, где нужна надёжная, не требующая пайки связь.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 1,5 – 6 мм2
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Рабочая температура: от -40 C до +65 C
• Материал корпуса: полиэтилен, прозрачный
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, с крестообразным профилем PH
• Позиция входа провода: сбоку
• Габариты: ширина 2022 мм, высота 16,3 мм
• Класс воспламеняемости: 5 В (материал самозатухающий)

Совместимость и монтаж

Зажим винтовой изолированный ЗВИ-10А 1.5-6 мм2 устанавливается прямо на поверхность - без необходимости крепления к DIN-рейке. Для монтажа достаточно зачистить конец провода на 8–10 мм, вставить его в зажим и затянуть винт отверткой с крестовой насадкой (PH). Устройство совместимо с:

• Медными проводами (одножильными и многожильными)
• Алюминиевыми проводами (только с соблюдением рекомендаций по затяжке)
• Проводами с изоляцией, соответствующей рабочему напряжению 400 В

Не используйте для проводов меньше 1,5 мм2 - они не будут надёжно зажаты. Также не применяйте для проводов больше 6 мм2 - это повредит механизм и нарушит контакт.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиэтилена класса горючести 5 В - материал не поддерживает открытый пламень. Электролитическое лужение контактов снижает окисление и увеличивает срок службы соединения. Прозрачная крышка позволяет визуально контролировать положение провода и качество затяжки. Напряжение 400 В обеспечивает применение в бытовых и промышленных сетях 220/380 В.

Преимущества

• Простота монтажа - не требуется специнструмент, достаточно обычной отвёртки
• Прозрачный корпус - видно, правильно ли вставлен провод
• Лужёные латунные контакты - устойчивы к коррозии, обеспечивают долгий срок службы
• Поддержка меди и алюминия - универсальность для разных типов проводки
• Узкий форм-фактор - удобен для плотной компоновки в щитах

Ограничения применения

• Не предназначено для подключения проводов сечением менее 1,5 мм2 или более 6 мм2
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Не рекомендуется для внешней установки без защиты от осадков - хотя IP-класс не указан, корпус не герметичен
• Не подходит для частых переподключений - винтовые зажимы теряют усилие после нескольких демонтажей
• Не допускается использование в цепях постоянного тока выше 400 В

Примеры использования

• Подключение выходных кабелей от автомата к группе розеток в распределительном щите
• Соединение проводов в люстре или точечном светильнике
• Фиксация проводов от датчиков или кнопок управления на пульте оборудования
• Переход с медного провода на алюминиевую шину в старой проводке
• Объединение нескольких проводов в одной точке перед подачей на нагрузку

Практические советы

• При работе с алюминием - не переусердствуйте с затяжкой: он мягче меди и легко деформируется
• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинный конец может замкнуть на корпус
• Проверьте, что все жилы многожильного провода находятся внутри зажима - не допускайте “вылета” отдельных проволочек
• После монтажа потяните за провод слегка - чтобы убедиться, что он закреплён
• Если зажим установлен в местах с возможным попаданием воды - дополнительно изолируйте место соединения термоусадкой или изолентой
• Зажим винтовой изолированный ЗВИ-10А 1.5-6 мм2 от КВТ - отличный вариант для ремонта и модернизации существующих электросетей, особенно когда нужны быстрая замена и минимальные затраты времени
