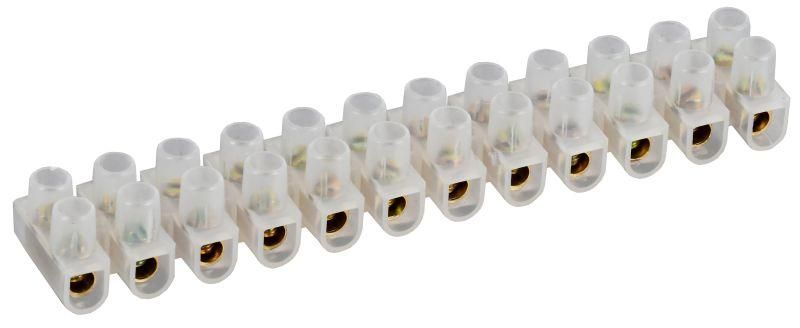

Колодка клеммная ЗВИ-15 4-10кв.мм 12пар GENERICA UZV10-015-010-K01-10-G IEK

Зажим винтовой ЗВИ-15 4-10 мм2 12 пар от GENERICA обеспечивает надёжное винтовое соединение для медных проводников в распределительных щитах и силовых цепях. Артикул uzv10-015-010-k01-10-g соответствует серийному решению для систем с высокой плотностью коммутаций.

Назначение и область применения

Зажим винтовой ЗВИ-15 4-10 мм2 12 пар используется для создания электрических и механических соединений между одножильными и предварительно подготовленными многожильными медными проводниками. Подходит для работы в цепях переменного и постоянного тока. Применяется в распределительных шкафах, автоматических выключателях, контакторах, устройствах защиты и других местах, где требуется компактная и долговечная коммутация.

Технические характеристики

• Тип соединения: винтовое - позволяет фиксировать провода с помощью затяжки винта
• Сечение проводника: 4–10 мм2 - совместим с проводами от 4 до 10 квадратных миллиметров
• Номинальный ток: 15 А - максимальный допустимый рабочий ток
• Номинальное напряжение: 450 В - рассчитан на работу в сетях до 450 вольт
• Количество полюсов: 12 - содержит 12 отдельных зажимных каналов
• Количество зажимов на полюс: 5 - каждый полюс имеет 5 точек подключения для гибкости сборки
• Рабочая температура: от –25 до +85 C - работает в широком диапазоне температур, включая холодные помещения и нагреваемые шкафы
• Ширина ячейки: 21,1 мм - стандартизированная величина для монтажа на DIN-рейке
• Позиция соединения: сбоку - провода заходят горизонтально, что упрощает маршрутизацию
• Материал корпуса: полиэтилен - устойчив к химическим воздействиям и механическим нагрузкам
• Прозрачность корпуса: да - позволяет визуально контролировать состояние соединения без вскрытия
• Цвет: серый/белый - контрастная окраска для удобной идентификации
• Срок службы: 5 лет - гарантируемая длительность эксплуатации при соблюдении условий

Совместимость и монтаж

Зажим ЗВИ-15 4-10 мм2 12 пар монтируется непосредственно на DIN-рейку благодаря стандартной ширине ячейки 21,1 мм. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Для подключения провода необходимо:

• Зачистить изоляцию на 8–10 мм
• Вставить провод в свободную клемму
• Затянуть винт до упора - не перетягивать!

Подключение осуществляется сбоку - это снижает риск перегиба проводов и упрощает организацию жгутов внутри шкафа. Каждый полюс имеет 5 входов - можно использовать для ответвлений или группового подключения нескольких проводов одного сечения.

Безопасность и стандарты

Зажим ЗВИ-15 4-10 мм2 12 пар соответствует требованиям к безопасности для электроустановок низкого напряжения. Материал корпуса - самозагасающий полиэтилен, обеспечивающий противопожарную безопасность. Номинальное напряжение 450 В и ток 15 А позволяют применять изделие в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Прозрачная крышка позволяет своевременно выявить перегрев или ослабление контакта.

Преимущества

• Высокая плотность коммутации: 12 полюсов в минимальном пространстве
• Удобство диагностики: прозрачный корпус позволяет видеть качество соединения без демонтажа
• Стандартная форма: легко заменяется аналогичными моделями от IEK и других производителей
• Устойчивость к температурным колебаниям: сохраняет прочность соединения при экстремальных условиях
• Гибкая система подключения: 5 точек на полюс позволяют делать ответвления без дополнительных перемычек

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен оксидный слой и потеря контакта
• Не рекомендовано использование с многожильными проводами без наконечников - есть риск деформации жил
• Не следует применять в средах с повышенной влажностью без дополнительной герметизации - хотя IP-класс не указан, материал не является водоупорным
• Не подходит для частых отключений - винтовые зажимы не рассчитаны на оперативное переключение

Примеры использования

• Распределительный щит управления станком - подключение питания, датчиков и исполнительных механизмов
• Щит освещения - организация групповых цепей с несколькими светильниками на один полюс
• Автоматизация конвейера - коммутация сигналов от энкодеров и микросwitch’ов
• Аппараты тепловой защиты - подключение термореле и тепловых элементов

Практические советы

• Перед установкой проверьте соответствие сечения провода - менее 4 мм2 может выпасть, более 10 мм2 повредит контакт
• Используйте наконечники для многожильных проводов - даже если они “предварительно подготовлены”, это увеличит срок службы
• Не используйте инструменты с острыми кромками при зачистке - повреждённые жилы вызывают перегрев
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - первоначальная усадка проводов может ослабить контакт
• При использовании в шкафах с высокой температурой - убедитесь, что рядом нет источников тепла выше 85 C
• ЗЖИ-15 от GENERICA совместим с клеммами IEK - можно смешивать в одном щите при необходимости замены
