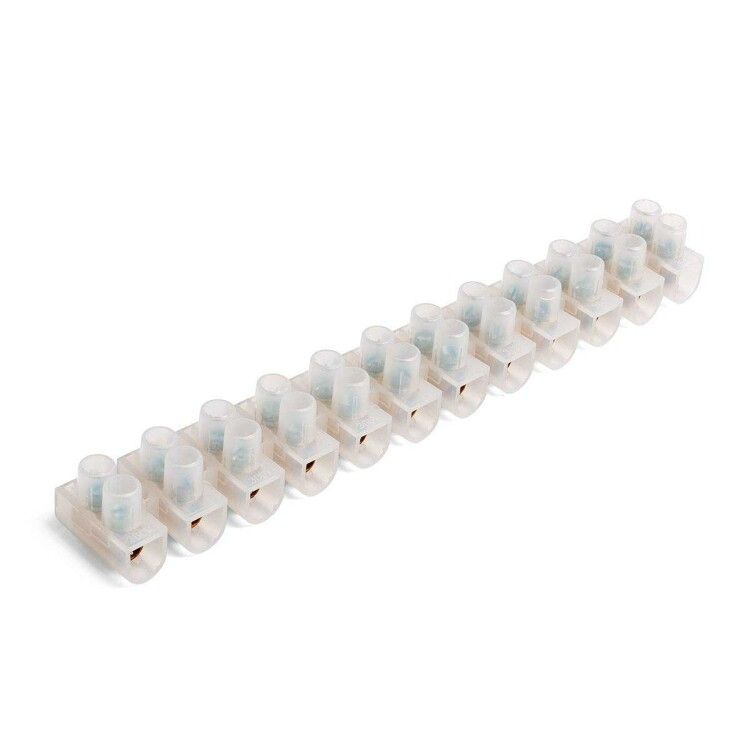

Колодка клеммная ЗВИ-6А 1-4кв.мм КВТ 87152

Зажим винтовой изолированный ЗВИ-6А (1.0–4.0 мм²) от КВТ — это надёжный однополюсный элемент для соединения проводов сечением 1–4 мм² в распределительных коробках, щитах и на оборудовании. Он обеспечивает безопасное электрическое соединение без необходимости в пайке или опрессовке.

Назначение и область применения

Зажим винтовой изолированный ЗВИ-6А предназначен для создания разъёмного электрического контакта между проводами в цепях постоянного и переменного тока. Подходит для соединения медных и алюминиевых проводов с цельнотянутыми или многопроволочными жилами. Часто используется в бытовых и промышленных электрощитах, на осветительном оборудовании, в системах автоматизации и управления.

Технические характеристики

• Тип соединения: винтовое
• Сечение провода: 1 – 4 мм²
• Номинальный ток: 6 А
• Номинальное напряжение: 400 В
• Рабочая температура: от -40 °C до +65 °C
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Положение входа провода: сбоку
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь с PH-профилем (крестовая головка)
• Корпус: прозрачный полиэтилен
• Класс воспламеняемости: 5 В (самозатухающий материал)
• Габариты: ширина 20 мм, высота 15,5 мм

Совместимость и монтаж

Зажим винтовой изолированный ЗВИ-6А устанавливается непосредственно на поверхность — без DIN-рейки или дополнительных креплений. Для монтажа достаточно зачистить конец провода на 6–8 мм, вставить его в зажим и затянуть винт отверткой с битой PH1. Прозрачный корпус позволяет визуально контролировать глубину ввода провода и состояние контакта. Соединение совместимо с проводами любого типа: одножильными, многожильными, медными и алюминиевыми. Не требует специальных инструментов.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для низковольтных устройств. Корпус выполнен из самозатухающего полиэтилена класса горючести 5 В, что снижает риск распространения пламени. Напряжение 400 В и ток 6 А обеспечивают безопасную работу в бытовых сетях 220/380 В. Электролитическое лужение контактов предотвращает окисление и повышает долговечность соединения.

Преимущества

• Простота монтажа — не нужен обжимной инструмент или паяльник
• Прозрачный корпус — возможность контроля качества соединения без вскрытия
• Устойчивость к перепадам температур — работает в условиях от -40 °C до +65 °C
• Латунные контакты с лужением — минимизация переходного сопротивления и коррозии
• Фиксация винтом с PH-профилем — удобство работы обычной крестовой отвёрткой

Ограничения применения

• Не предназначены для подключения проводов сечением менее 1 мм² или более 4 мм² — возможен перегрев или плохой контакт
• Не рекомендованы для частых демонтажей — многократная затяжка винта может повредить резьбу или деформировать контакт
• Не подходят для силовых цепей выше 6 А — превышение нагрузки вызывает нагрев и выход из строя
• Не используются в помещениях с повышенной влажностью без защиты — хотя корпус герметичен, он не имеет IP-защиты

Примеры использования

• Подключение светильников в распределительной коробке
• Соединение проводов в щите управления насосом или вентилятором
• Присоединение терморегуляторов, датчиков и слаботочных устройств
• Объединение фазных проводов перед вводом в автоматический выключатель
• Элемент временного соединения при тестировании оборудования

Практические советы

• Перед монтажом обязательно зачищайте провод до металлического блеска — особенно важно для алюминиевых жил
• Не перетягивайте винт — используйте усилие, достаточное для плотного прилегания провода; избыточная затяжка может повредить жилу
• Проверяйте, чтобы все провода полностью вошли в зажим — видно через прозрачный корпус
• При использовании нескольких ЗВИ-6А рядом соблюдайте минимальный интервал — габариты 20×15,5 мм позволяют компактное расположение, но не допускайте соприкосновения корпусов при высоких нагрузках
• Для алюминиевых проводов рекомендуется применять антиоксидантную пасту — продлевает срок службы контакта
