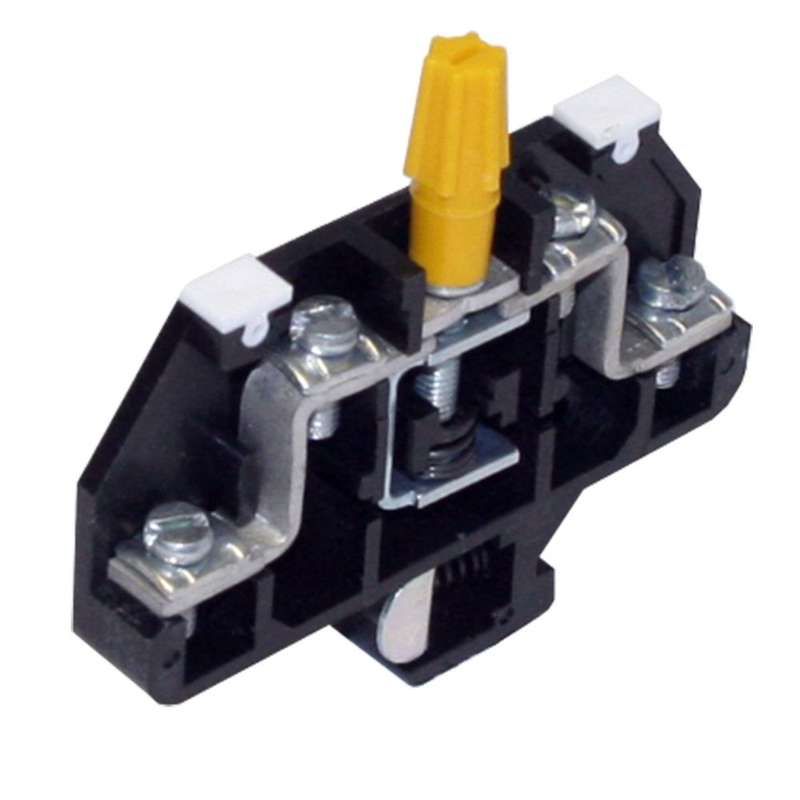

Зажим ЗН36-4И25-В/В У3 Кашин 230364.02ВИВВ0002500 КашинЗЭА

Зажим ЗН36-4И25-В/В У3 Кашин предназначен для надёжного соединения медных проводов сечением до 25 мм2 в распределительных устройствах. Этот зажим используется в промышленной электроустановке, где важна механическая прочность и долговечность контакта.

Назначение и область применения

Зажим ЗН36-4И25-В/В У3 Кашин применяется для создания разъёмного или постоянного электрического соединения между проводниками в щитах, шкафах управления и распределительных устройствах. Подходит для работы в условиях повышенной вибрации и перепадов температур. Часто встречается на объектах с тяжёлой нагрузкой - например, на заводах, в насосных станциях, на транспорте.

Технические характеристики

• Максимальное сечение провода: 25 мм2 (медный)
• Тип контактов: винтовые, с двумя зажимными элементами
• Материал корпуса: термостойкий пластик
• Материал контактных частей: латунь с никелевым покрытием
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды)
• Рабочее напряжение: до 1000 В переменного тока
• Рабочий ток: до 80 А при 25 C
• Класс исполнения: У3 (для умеренного климата, температура от −25 C до +40 C)

Совместимость и монтаж

Зажим ЗН36-4И25-В/В У3 Кашин совместим с одножильными и многожильными медными проводами. Для правильного монтажа:

• Зачистите изоляцию на 10–12 мм;
• Убедитесь, что жилы не повреждены и не окислены;
• Затяните винты равномерно, без перегрузки - используйте отвертку с фиксированным моментом;
• Не затягивайте слишком сильно - это может деформировать контактную площадку.

Зажим крепится на DIN-рейку шириной 35 мм. Наличие фиксирующих защёлок позволяет легко установить и демонтировать устройство без инструментов.

Безопасность и стандарты

Зажим ЗН36-4И25-В/В У3 Кашин соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 15150. Применяется в системах, где требуется безопасная коммутация силовых цепей. Не предназначен для использования во взрывоопасных средах.

Преимущества

• Высокая механическая устойчивость - не loosens при вибрации благодаря двухточечному зажиму;
• Никелированная поверхность контактов снижает окисление и увеличивает срок службы;
• Прозрачная крышка позволяет визуально контролировать состояние проводника;
• Удобная форма - компактный размер и возможность монтажа плотно друг к другу.

Ограничения применения

• Не использовать для алюминиевых проводов - риск ослабления контакта и перегрева;
• Не применять в помещениях с высокой влажностью или возможным попаданием воды - степень защиты IP20 недостаточна;
• Не допускается использование вне диапазона температур −25…+40 C;
• Не рекомендован для частых отключений - рассчитан на стационарные соединения.

Примеры использования

• Подключение входных кабелей в распределительном щите промышленного оборудования;
• Соединение проводов питания на станках с ЧПУ;
• Разводка цепей управления в автоматических линиях;
• Фиксация нулевых и заземляющих проводников в щитах.

Практические советы

• Перед установкой проверьте, чтобы сечение провода точно соответствовало 25 мм2 - меньшее сечение может вызвать люфт, большее - повредить зажим;
• При использовании многожильного провода запрессуйте его наконечником - так контакт будет более надёжным;
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно в условиях вибрации;
• Зажим ЗН36-4И25-В/В У3 Кашин от бренда КашинЗЭА имеет сертифицированное качество - не заменяйте аналогами без проверки параметров.
