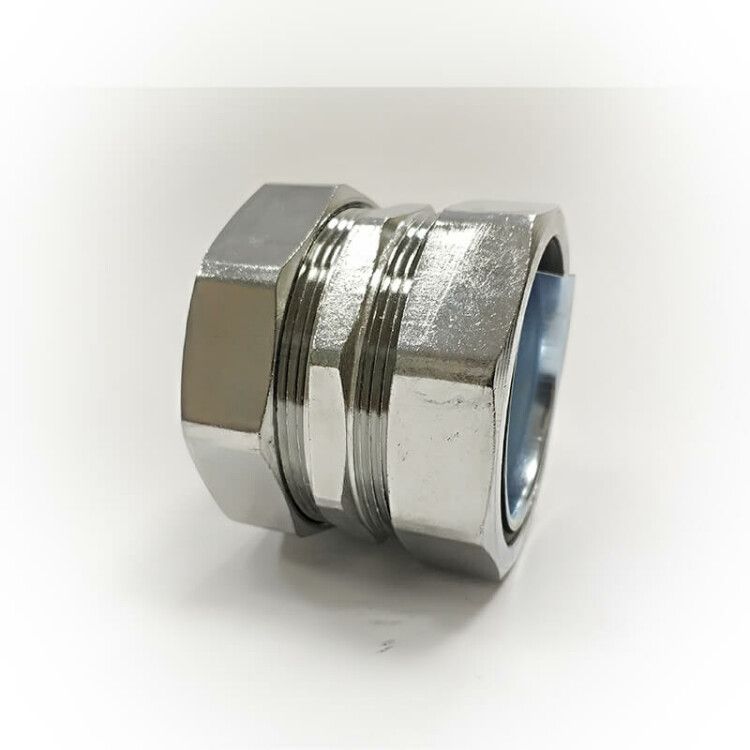

Адаптер труба-рукав АТР-38 У2 IP43 | zeta41405 ЗЭТАРУС (Завод электротехнической арматуры)

Адаптер труба-рукав АТР-38 У2 IP43 от ЗЭТАРУС обеспечивает надёжное соединение между металлической трубой и металлорукавом при прокладке кабельных трасс. Артикул zeta41405 — решение для промышленных систем, где важна герметичность, механическая прочность и устойчивость к перепадам температур.

Назначение и область применения

Адаптер труба-рукав АТР-38 У2 IP43 используется для перехода от жёсткой металлической трубы к гибкому металлорукаву в системах кабельной прокладки. Применяется там, где требуется защита проводов от механических повреждений, влаги и пыли — например, на заводах, в цехах, на объектах энергетики, транспорта и автоматизации. Подходит для внутренних и закрытых внешних установок.

Технические характеристики

• Номинальный диаметр: 38 мм — совпадает с условным проходом и диаметром трубы, что гарантирует точную посадку без зазоров.
• Степень защиты: IP43 — защита от твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали.
• Материал корпуса: сплав цинковый с горячим цинкованием — устойчив к коррозии, долговечен в агрессивных средах.
• Уплотнение: резиновое кольцо — обеспечивает герметичность без необходимости дополнительной герметизации.
• Диапазон температур: от -25°C до +60°C — работает в холодных и умеренно жарких условиях без потери функциональности.
• Цвет и поверхность: серый, полированная — снижает риск задержки пыли и упрощает визуальный контроль состояния.
• Климатическое исполнение: У2 — предназначено для работы в помещениях с умеренным климатом и контролируемой влажностью.
• Состав: без галогенов — безопасен при возгорании, соответствует экологическим требованиям.

Совместимость и монтаж

Адаптер труба-рукав АТР-38 У2 IP43 совместим с металлорукавами и стальными трубами диаметром 38 мм. Монтаж выполняется в три этапа:

1. На трубу надевается накидная гайка, затем стопорное кольцо (цанга).
2. Вставыш (оконцеватель) вводится в трубу, после чего устанавливается резиновое уплотнительное кольцо.
3. Металлорукав вставляется в другую сторону адаптера, и вторая накидная гайка затягивается до плотного контакта.

Не требует сварки или клепки. Ключевой момент — равномерная затяжка обеих гаек: перетягивание может деформировать резиновое уплотнение, недотягивание — нарушить герметичность.

Особенности конструкции

Адаптер состоит из пяти элементов: два накидных кольца, две цанги (стопорных колец), корпус и вставыш. Такая сборная конструкция позволяет легко заменить износившиеся детали — например, резиновое кольцо — без замены всего устройства. Цанговый механизм обеспечивает самоблокировку при нагрузках на выдергивание, предотвращая случайное расцепление.

Преимущества

• Высокая механическая прочность благодаря цанговому зажиму — выдерживает вибрацию и ударные нагрузки.
• Легкий монтаж без специнструментов — достаточно рожкового или накидного ключа.
• Устойчивость к коррозии — горячее цинкование продлевает срок службы в сравнении с обычным гальваническим покрытием.
• Отсутствие галогенов — безопаснее при пожаре, соответствует современным нормам безопасности на промышленных объектах.

Ограничения применения

• Не предназначен для постоянного погружения в воду — степень защиты IP43 исключает воздействие струй воды под высоким давлением или длительное пребывание во влажной среде.
• Работает только в диапазоне температур от -25°C до +60°C — при более низких или высоких значениях возможна потеря эластичности резины или деформация цинкового слоя.
• Подходит только для труб и рукавов точно 38 мм — использование с другими диаметрами нарушает герметичность и фиксацию.
• Не рекомендован для взрывоопасных зон — отсутствует сертификация Ex.

Примеры использования

• Соединение стальной трубы с металлорукавом на входе в станок ЧПУ.
• Переход от жесткой кабельной трассы к гибкому участку у двери шкафа управления.
• Прокладка кабелей в цехах пищевой промышленности, где нужна легкая очистка поверхностей.
• Подключение кабелей к щитовым устройствам через стеновые проходы.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава — он должен свободно входить в адаптер без усилия.
• При использовании в местах с вибрацией дополнительно проверяйте затяжку гаек каждые 3–6 месяцев.
• Не используйте смазку на резиновом уплотнении — она может вызвать набухание и потерю герметичности.
• Если труба имеет острые края — обязательно снимите заусенцы перед установкой, чтобы не повредить уплотнение.
• Адаптер труба-рукав АТР-38 У2 IP43 от ЗЭТАРУС — оптимальный выбор для замены устаревших моделей с аналогичными параметрами.
