Адаптер труба-труба АТТ-15 У2 IP43 | zeta41001 ЗЭТАРУС (Завод электротехнической арматуры)

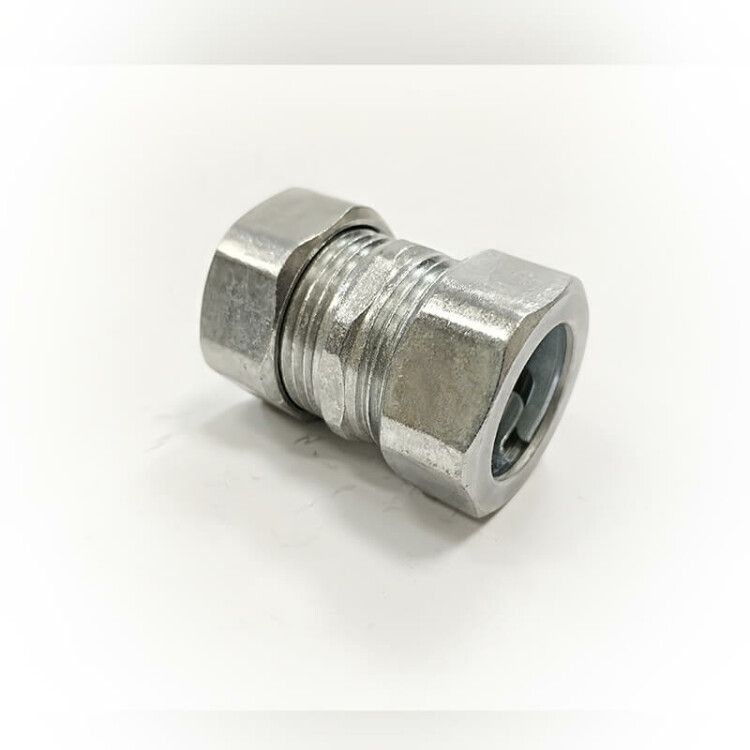

Адаптер труба-труба АТТ-15 У2 IP43 от ЗЭТА Новосибирск - это резьбовой цанговый переходник для надёжного соединения стальных водо-газопроводных труб при прокладке кабельных трасс. Продукт сочетает механическую прочность, герметичность и устойчивость к внешним воздействиям, что делает его подходящим для промышленных и коммунальных объектов.

Назначение и область применения

Адаптер труба-труба АТТ-15 У2 IP43 используется исключительно для соединения стальных труб по системам водо-газопровода, когда необходимо провести кабельную линию через трубный проход. Он не предназначен для передачи жидкостей или газов под давлением - задача адаптера - обеспечить герметичный и механически устойчивый канал для кабеля внутри трубы.

Технические характеристики

• Диаметр трубы: 15 мм - соответствует стандартным стальным трубам малого диаметра
• Степень защиты: IP43 - защищён от твердых частиц больше 1 мм и брызг воды под углом до 60°
• Материал корпуса: сплав цинковый с горячим цинкованием - повышает коррозионную стойкость
• Уплотнение: резина МБС - эластичная, устойчива к перепадам температур
• Диапазон рабочих температур: от -25 до +60 C - подходит для холодных регионов и помещений с нагревом
• Исполнение: резьбовое - позволяет закручивать на резьбу трубы без сварки
• Климатическое исполнение: У2 - рассчитан на умеренный климат с возможностью работы под открытым небом
• Цвет: серый; поверхность: полированная - снижает риск задержки грязи и облегчает осмотр
• Состоит из частей: да - в комплекте: корпус, две цанговые вставки, две накидные гайки
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Адаптер труба-труба АТТ-15 У2 IP43 совместим только со стальными водо-газопроводными трубами внутреннего диаметра 15 мм. Для установки:

• Очистите торец трубы от заусенцев и ржавчины
• Наденьте накидную гайку, затем цанговое кольцо - они должны двигаться свободно
• Вставьте трубу в корпус до упора
• Затяните накидную гайку рукой, затем доведите ключом - не переусердствуйте, чтобы не деформировать цангу
• Проверьте герметичность: при правильном монтаже труба не должна выскальзывать, а влага не проникает внутрь

Не используйте адаптер для пластиковых, медных или алюминиевых труб - материал и форма цанги рассчитаны только на сталь.

Безопасность и стандарты

Адаптер труба-труба АТТ-15 У2 IP43 не является элементом системы под напряжением, однако его применение в кабельных трассах способствует соблюдению требований ПУЭ по защите кабелей от механических повреждений и влаги. Соответствует требованиям ГОСТ Р 50571.5.52 и рекомендациям по прокладке кабелей в трубах.

Преимущества

• Цанговая система обеспечивает равномерное зажатие трубы без её деформации
• Горячее цинкование увеличивает срок службы в условиях повышенной влажности
• Полированная поверхность предотвращает накопление пыли и грязи, упрощает обслуживание
• Резина МБС сохраняет эластичность даже при минусовых температурах
• Отсутствие галогенов снижает опасность выделения токсичных веществ при пожаре

Ограничения применения

• Не применяйте для труб большего диаметра - цанга не сможет плотно охватить стенку
• Не используйте в средах с постоянным погружением в воду - IP43 не обеспечивает герметичность при длительном контакте с водой
• Не предназначена для высокого давления - только для кабельной прокладки, не для транспортировки жидкости/газа
• Не монтируйте в местах с постоянными ударными нагрузками - цанговые кольца могут ослабнуть
• Не подходит для наружной прокладки при температурах ниже -25 C - резина теряет эластичность

Примеры использования

• Прохождение кабеля через стальные трубы в промышленных цехах
• Подвод кабеля к распределительному щиту через трубный короб
• Прокладка сигнальных линий в теплицах, складах, парковках
• Соединение участков трубопровода при модернизации старых кабельных трасс

Практические советы

• Перед монтажом проверьте, что внутренний диаметр вашей трубы точно 15 мм - допуск +-0,5 мм допустим, но большие отклонения нарушают герметичность
• Если труба ржавая - зачистите её наждаком, особенно в месте входа в адаптер
• При сборке не забудьте одеть цангу и гайку в нужном порядке - иначе затянуть будет невозможно
• Для долговечности периодически проверяйте затяжку гаек - особенно после первых 2–3 месяцев эксплуатации
• Адаптер труба-труба АТТ-15 У2 IP43 можно использовать в составе готовых кабельных маршрутов с другими изделиями ЗЭТА Новосибирск - он совместим по типоразмерам с продукцией серии АТТ
