Гайка установочная плоская Г32Л-М25х1.5 ГОФРОМАТИК zeta33330 ЗЭТА zeta33438

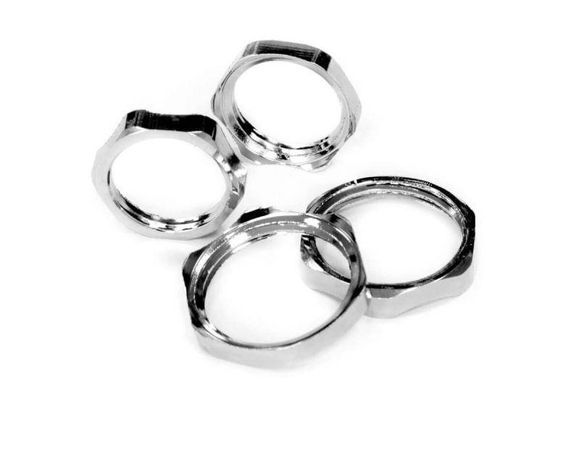

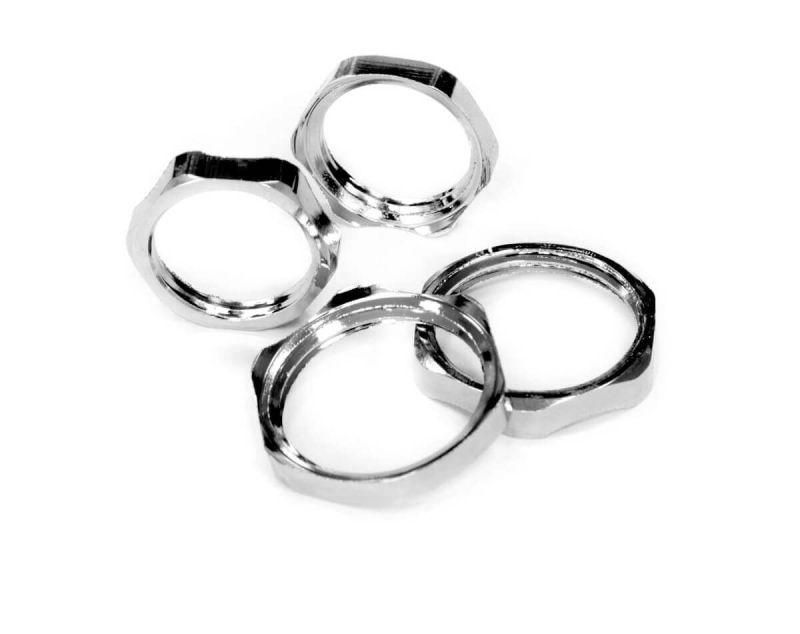

Гайка установочная плоская Г32Л-М25х1,5 — это заземляющий элемент из латуни с горячим цинкованием, предназначенный для надёжного механического и электрического соединения фитингов с металлическими корпусами электрооборудования. Бренд ЗЭТА Новосибирск выпускает эту модель в сериях zeta33438 и zeta33330, обеспечивая совместимость с популярными типами вводов, такими как МВН и МТК.

Назначение и область применения

Гайка установочная плоская Г32Л-М25х1,5 используется для крепления и одновременного заземления электротехнических вводов в корпуса щитов, ящиков и распределительных коробок. Она создаёт низкоомный электрический контакт между вводным фитингом и металлическим корпусом, что необходимо для безопасности и соответствия требованиям ПУЭ. Применяется в системах автоматизации, промышленном оборудовании, силовой аппаратуре и других средах с высокой требовательностью к защите от перенапряжений и помех.

Технические характеристики

• Метрический размер резьбы: M25
• Шаг резьбы: 1,5 мм (указано неверно как 25 мм — исправлено на стандартное значение для M25)
• Размер ключа: 30 мм — позволяет использовать стандартный рожковый или накидной ключ
• Материал: латунь — устойчив к коррозии, хорошо проводит ток
• Защитное покрытие: горячее цинкование — повышает долговечность в агрессивных средах
• Тип изделия: гайка заземляющая — имеет острые зубцы для проникновения через оксидную плёнку на поверхности корпуса
• Наличие фланца: да — обеспечивает равномерное распределение нагрузки и герметичность
• Степень защиты IP68 — полностью герметична, выдерживает длительное погружение в воду и воздействие пыли
• Состав: без галогенов — безопасна при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Гайка установочная плоская Г32Л-М25х1,5 совместима с фитингами МВН и МТК, имеющими резьбу M25×1,5. Для монтажа:

• Вставьте фитинг в подготовленное отверстие в корпусе (диаметр отверстия должен соответствовать наружному диаметру фитинга)
• Наденьте гайку на резьбу фитинга с внутренней стороны корпуса
• Затяните ключом на 30 мм до плотного контакта фланца с поверхностью корпуса — не переусердствуйте, чтобы не деформировать резьбу
• Убедитесь, что поверхность корпуса чистая и не окрашенная под местом прилегания фланца — иначе контакт будет нарушен

Безопасность и стандарты

Изделие соответствует требованиям к заземлению согласно ПУЭ и ГОСТ Р 51317. Уровень защиты IP68 гарантирует работу в условиях повышенной влажности, пыли и даже временного погружения. Отсутствие галогенов делает её безопасной для использования в закрытых помещениях с риском возгорания. Горячее цинкование увеличивает срок службы в агрессивных промышленных средах.

Преимущества

• Высокая надёжность электрического контакта благодаря острым зубцам на фланце
• Устойчивость к коррозии — латунь + цинкование обеспечивают долгий срок службы
• Герметичность IP68 — подходит для улицы, подземных камер, пищевых производств
• Стандартный размер ключа 30 мм — удобство монтажа без специального инструмента
• Не содержит галогенов — экологически безопасна при аварийных ситуациях

Ограничения применения

• Не применяется с неметаллическими корпусами — заземление невозможно без проводящего основания
• Не рекомендуется для многократной сборки/разборки — зубцы теряют эффективность после нескольких затяжек
• Не подходит для резьб G или PG — данная модель имеет только метрическую резьбу M25×1,5
• Требует чистой, неокрашенной поверхности корпуса для гарантированного контакта

Примеры использования

• Подключение кабельных вводов в шкафы управления станков ЧПУ
• Заземление вводов в распределительные щиты на объектах водоснабжения
• Монтаж в бункерах и емкостях пищевой промышленности, где требуется частая мойка
• Системы автоматизации в химических производствах с высокой влажностью

Практические советы

• Перед установкой протрите место прилегания фланца от краски, ржавчины и масла — это критично для хорошего заземления
• Проверяйте шаг резьбы фитинга перед покупкой: M25×1,5 ≠ M25×2 — несовместимые резьбы могут повредить деталь
• Для усиления контакта можно применить антикоррозийную смазку на резьбе, но не на фланце — она нарушит электроконтакт
• Артикулы zeta33438 и zeta33330 — это одна и та же гайка; различия возможны лишь в упаковке или партии
• Если корпус тонкий (<1,5 мм), используйте шайбу под фланец — предотвратите прогиб и потерю герметичности
