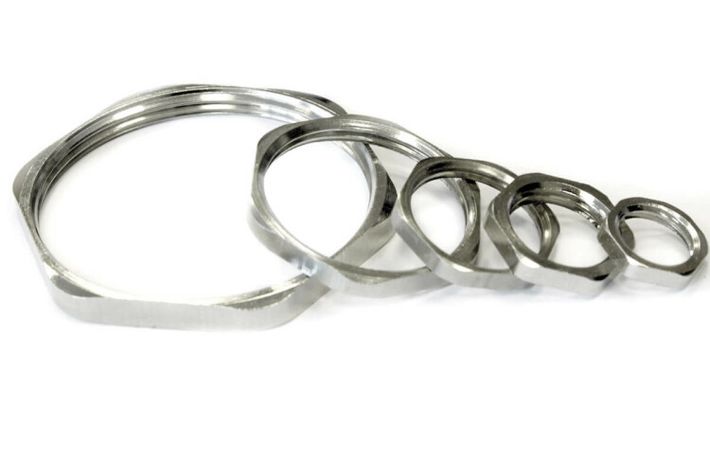

Гайка установочная плоская Г32Н-G 1 1/4дюйм ГОФРОМАТИК zeta33440 ЗЭТА

Гайка установочная плоская Г32Н-G 1 1/4 дюйм от ЗЭТА Новосибирск - это элемент крепления и заземления для электротехнических оболочек, обеспечивающий надёжный электрический контакт между фитингом и металлическим корпусом. Применяется в системах распределения энергии, щитах управления и коробках, где важна целостность контура заземления.

Назначение и область применения

Гайка установочная плоская Г32Н-G 1 1/4 дюйм используется для механического и электрического крепления вводных устройств - например, кабельных вводов, муфт или переходников - в стенки электротехнических ящиков, шкафов и коробок из стали или другого проводящего материала. Благодаря наличию фланца с острыми зубцами обеспечивает постоянный электрический контакт с корпусом, выполняя функцию заземления без дополнительных проводников.

Технические характеристики

• Размер резьбы: 1 1/4 дюйма (32 мм) - совместима с фитингами стандарта G 1 1/4
• Тип изделия: гайка установочная плоская с фланцем
• Материал: нержавеющая сталь A4-70 - устойчива к коррозии, подходит для агрессивной среды
• Наличие фланцев: да - фланец с зубцами создаёт электроконтакт с корпусом
• Размер ключа: 50 мм - удобен для затяжки стандартным гаечным ключом
• Покрытие поверхности: необработанная - матовая поверхность стали без антикоррозийного слоя
• Цвет: стальной - естественный цвет нержавеющей стали
• Содержание галогенов: отсутствует - безопасна для оборудования с чувствительной электроникой

Совместимость и монтаж

Гайка установочная плоская Г32Н-G 1 1/4 дюйм рассчитана на установку в отверстия диаметром до 38–40 мм. Для монтажа требуется предварительно просверленное отверстие в корпусе. После вставки фитинга через отверстие гайка накручивается на резьбу и затягивается ключом на 50 мм. Фланец с зубцами продавливает оксидную плёнку с поверхности корпуса, обеспечивая низкое сопротивление контакта. Установка возможна только на тонколистовой металл толщиной до 3 мм - более толстые стенки не позволят зубцам войти в материал и нарушат контакт.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим соединениям в соответствии с ГОСТ Р 51317.1 и IEC 60947-1. Материал A4-70 ( AISI 316 ) не содержит галогенов, что исключает риск выделения токсичных веществ при перегреве или возгорании. Подходит для использования в помещениях с повышенными требованиями к экологической безопасности - медицинские учреждения, пищевые производства, химические цеха.

Преимущества

• Обеспечивает одновременно механическую фиксацию и электрическое заземление - снижает количество компонентов в сборке
• Нержавеющая сталь A4-70 гарантирует долговечность даже во влажной и агрессивной среде
• Фланец с зубцами работает без дополнительных перемычек - экономит время монтажа и повышает надёжность
• Отсутствие покрытия и галогенов делает её совместимой с высокоточным оборудованием

Ограничения применения

• Не применяется в пластиковых или неметаллических корпусах - контакт невозможен
• Не рекомендована для толстостенных корпусов (>3 мм): зубцы не пробивают металл, контакт теряется
• Не предназначен для частых демонтажей - многократная затяжка может деформировать зубцы и снизить эффективность заземления
• Не заменяет основной заземляющий проводник - дополняет его, но не является единственным средством защиты

Примеры использования

• Подключение кабельных вводов в щиты управления промышленных автоматических линий
• Заземление входных точек в распределительные коробки на объектах с повышенной влажностью (водоканалы, насосные станции)
• Крепление фитингов в шкафах ЧПУ, сварочных аппаратов, промышленных роботов
• Монтаж в электрощитах жилых комплексов, где требуются надёжные и долговечные решения

Практические советы

• Перед установкой проверьте толщину стенки корпуса - она должна быть ≤3 мм. Используйте штангенциркуль для контроля.
• При первом монтаже затягивайте гайку до момента, когда начнётся легкое сопротивление - дальнейшее усилие не увеличивает контакт, а лишь рискует повредить резьбу.
• Для работы в условиях сильной вибрации используйте пару с контргайкой - хотя сама гайка имеет фланец, вибрация может ослабить резьбовое соединение.
• Артикул zeta33440 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно использовать как взаимозаменяемый элемент в рамках этих серий.
• Храните в сухом месте - несмотря на нержавеющую сталь, длительный контакт с солью или кислотами может вызвать пятна, влияющие на эстетику, но не на работу.
