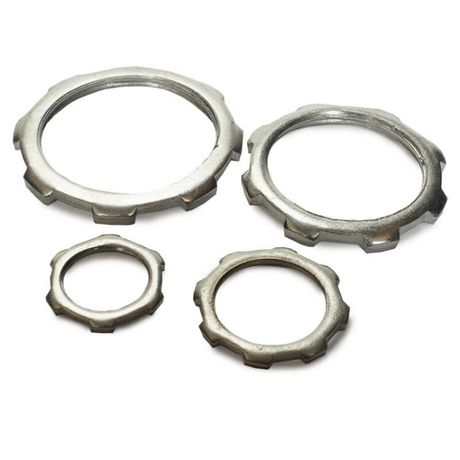

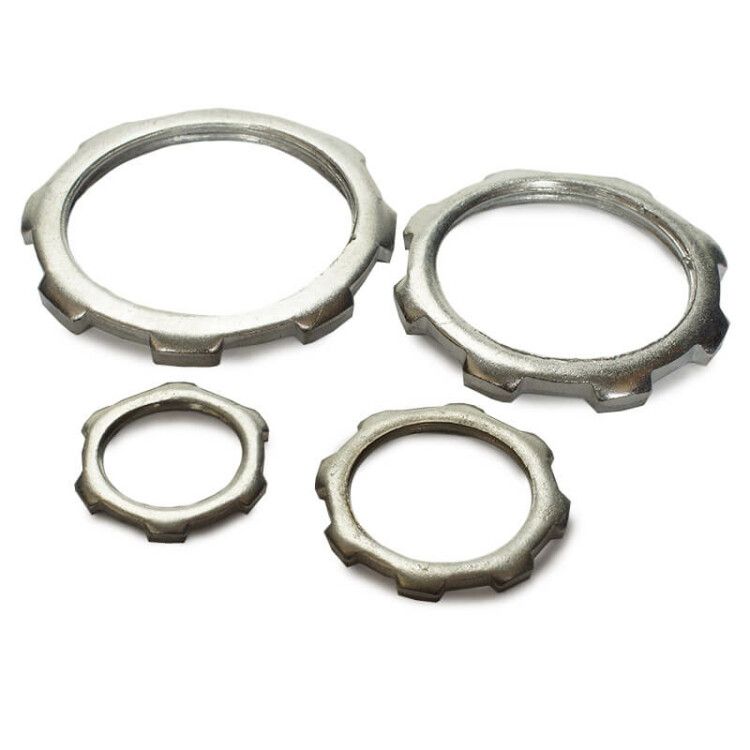

Гайка заземляющая К480 (1/2") | zeta40210 ЗЭТАРУС (Завод электротехнической арматуры)

Гайка заземляющая К480 (1/2") У3 от ЗЭТАРУС предназначена для надёжного соединения корпуса электрооборудования с металлической трубой или гибким вводом, обеспечивая безопасное заземление. Артикул zeta40210 соответствует требованиям промышленной электромонтажной практики и применяется в условиях сурового климата.

Назначение и область применения

Гайка заземляющая К480 (1/2") У3 используется для создания электрического контакта между металлической оболочкой оборудования (например, щита, шкафа, двигателя) и стальной трубой либо гибким вводом. Она позволяет передать ток замыкания на землю, предотвращая опасные потенциалы на корпусе. Применяется в системах заземления промышленного оборудования, автоматизации, энергоустановках и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Размер резьбы: 1 дюйм (G 1"), внутренняя резьба для соединения с трубой или гибким вводом
• Шаг резьбы: 1 виток на дюйм - стандартный шаг для метрических и имперских трубных резьб G
• Тип резьбы: G - коническая трубная резьба, совместима с трубами и фитингами по ГОСТ 6111
• Условный проход: 15 мм - внутренний диаметр канала для провода или трубы
• Размер ключа: 27 мм - для установки обычным рожковым или накидным ключом
• Материал: сталь - прочная основа, устойчивая к механическим нагрузкам
• Защитное покрытие: горячее цинкование - защищает от коррозии даже в агрессивной среде
• Климатическое исполнение: У3 - рассчитана на работу при температурах от -60C до +150C, подходит для холодных регионов и нагреваемых помещений
• Наличие фланцев: да - фланец с острыми выступами обеспечивает надёжный контакт с поверхностью корпуса
• Цвет: серебристый - характерный цвет цинкового слоя
• Содержание галогенов: отсутствует - безопасна для окружающей среды и не выделяет токсичных веществ при перегреве

Совместимость и монтаж

Гайка заземляющая К480 (1/2") У3 устанавливается на трубу или гибкий ввод с резьбой G 1". Для монтажа требуется ключ на 27 мм. Фланец с острыми выступами плотно вдавливается в металл корпуса оборудования - это создаёт электрический контакт без необходимости сверления или дополнительных клемм. Перед установкой убедитесь, что поверхность корпуса чистая, без краски, оксидов или изоляционных покрытий. Место контакта лучше зачистить напильником или шабером.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим соединениям в соответствии с ПУЭ и ГОСТ Р 50571.5.54. Горячее цинкование обеспечивает долговечную защиту от коррозии, а отсутствие галогенов делает её безопасной для использования в закрытых помещениях и системах с повышенными экологическими требованиями.

Преимущества

• Не требует дополнительных элементов - сама формирует контакт через фланец
• Выдерживает широкий диапазон температур - подходит для холодных складов и жарких машинных залов
• Устойчива к коррозии благодаря горячему цинкованию - срок службы выше, чем у никелированных аналогов
• Простота монтажа - достаточно затянуть ключом, не нужны сварка или болты
• Совместима с большинством трубных систем и гибких вводов с резьбой G 1"

Ограничения применения

• Не подходит для пластиковых или неметаллических корпусов - фланец не сможет создать электроконтакт
• Не предназначен для частых демонтажей - многократные сборки снижают эффективность контакта из-за деформации выступов
• Не использовать в средах с постоянным воздействием кислот, щелочей или морской воды - хотя цинк защищает, длительный контакт с агрессивными жидкостями вызывает быстрое разрушение
• Не заменяет основное заземляющее устройство - работает как дополнительный контакт, а не как главный контур

Примеры использования

• Подключение заземления к корпусу распределительного щита через стальную трубу
• Заземление электродвигателя на конвейере через гибкий ввод с резьбой G 1"
• Обеспечение электробезопасности на насосной станции с металлическими трубопроводами
• Соединение заземляющего провода с кожухом вентилятора в холодном цеху

Практические советы

• Перед установкой проверьте, чтобы резьба на трубе была целой - повреждённая резьба снижает герметичность и контакт
• При использовании с гибким вводом убедитесь, что он имеет подходящую резьбу G 1" - не все модели совместимы
• Для лучшего контакта удалите краску, ржавчину или лак с места прилегания фланца - используйте наждак или шабер
• Затягивайте гайку равномерно, не переусердствуйте - перетяжка может деформировать фланец и нарушить контакт
• Артикул zeta40210 - один из самых распространённых в линейке ЗЭТАРУС; при заказе нескольких единиц рекомендуется брать запас на случай повреждения при монтаже
