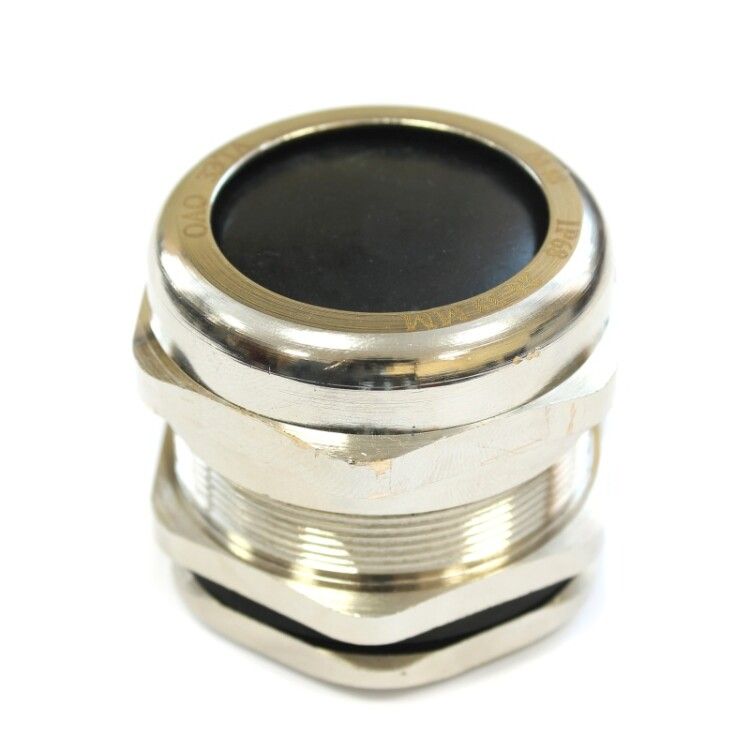

Кабельный ввод М 72х2 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 42-52 мм) | zeta30130 ГОФРОМАТИК ЗЭТА

Кабельный ввод М 72х2 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 42-52 мм) от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода кабелей в щиты и оборудование, работающее в агрессивных условиях. Латунный корпус с никелированным покрытием обеспечивает долговечность, а трёхуровневая защита IP66–IP68 гарантирует работу даже при прямом контакте с водой.

Назначение и область применения

Кабельный ввод М 72х2 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Применяется в промышленной автоматизации, на объектах НКУ, в системах управления, на производствах с высокой запылённостью, влажностью или риском воздействия воды. Подходит для плоских кабелей с диаметром 42–52 мм.

Технические характеристики

• Номинальный размер резьбы: M72×2 - метрическая резьба с шагом 2 мм, совместима со стандартными отверстиями в щитах
• Диапазон диаметров кабеля: 42–52 мм - поддерживает толстые кабели, включая плоские
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение под давлением)
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, не требует окраски
• Температурный диапазон: от –40 C до +100 C - работает в холодных и жарких средах
• Длина резьбы: 16 мм - достаточна для плотного крепления в стенках толщиной до 12 мм
• Размер шестигранника: 78 мм - удобен для монтажа гаечными ключами
• Тип уплотнения: уплотнительное кольцо из эластомера - обеспечивает герметичность вокруг кабеля
• Крепление: с контргайкой - фиксирует положение и предотвращает самоотвинчивание
• Исполнение: прямолинейное - кабель вводится без изгиба
• Защитное покрытие: никелированное - антикоррозийное, легко моется, не выгорает
• Без галогенов: да - соответствует требованиям экологической безопасности
• Цвет: серый - визуально отличается от других типов вводов

Совместимость и монтаж

Кабельный ввод М 72х2 латунный УТ1,5 монтируется в подготовленное отверстие диаметром 72 мм. Для установки требуется гаечный ключ на 78 мм. Комплект включает: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку, контргайку и заглушку-пыльник. Перед монтажом проверьте, что внешний диаметр кабеля попадает в диапазон 42–52 мм - меньший или больший кабель не обеспечит герметичность. После затяжки контргайки убедитесь, что кабель не пережат, но не болтается внутри.

Безопасность и стандарты

Кабельный ввод М 72х2 латунный УТ1,5 соответствует международным нормам для степени защиты IP66–IP68. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Произведён в соответствии с требованиями к промышленному оборудованию, рекомендован для использования в зонах с повышенной взрывоопасностью и химически активной средой.

Преимущества

• Высокая механическая прочность благодаря латуни и никелированному слою
• Трёхступенчатая защита IP66/67/68 - один продукт решает задачи для всех условий
• Устойчивость к температурным колебаниям - от Arctic до печи
• Герметизация за счёт многослойного уплотнения: кольцо + втулки
• Контргайка исключает случайное ослабление крепления
• Не содержит галогенов - безопасен для людей и окружающей среды

Ограничения применения

• Не предназначена для бронированных кабелей - они могут повредить уплотнители
• Не подходит для кабелей меньше 42 мм или больше 52 мм - возможна утечка
• Не рекомендуется для частых перемещений кабеля - постоянная деформация снижает срок службы уплотнителей
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензин) - может разрушить резиновые детали

Примеры использования

• Ввод силового кабеля в щит управления насосной станцией
• Подключение датчиков на конвейере в пищевой промышленности
• Проход кабеля в распределительном пункте на открытой площадке
• Ввод сигнальных линий в контроллеры в цехах с мойкой оборудования
• Аппараты в морозильных камерах и сушильных печах

Практические советы

• Перед установкой протестируйте кабель на соответствие диаметру - используйте штангенциркуль
• При монтаже в тонкие стенки (менее 8 мм) используйте переходную втулку - иначе резьба не будет полностью зацеплена
• Не затягивайте контргайку слишком сильно - это может сплющить уплотнитель и вызвать утечку
• При работе в условиях вибрации дополнительно закрепите кабель на расстоянии 10–15 см от ввода
• При длительном хранении сохраняйте заглушку-пыльник - она защищает внутреннюю поверхность от пыли
• Заменяйте уплотнительные кольца при каждом демонтаже - старые теряют эластичность
