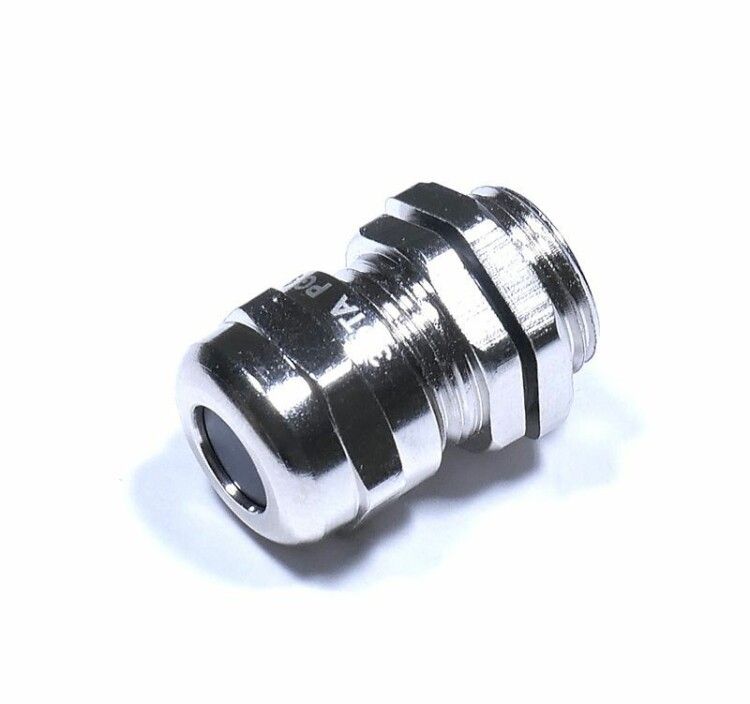

Кабельный ввод PG 9 латунный УТ1,5 IP68 (d кабеля 4-8 мм) | zeta30142 ГОФРОМАТИК ЗЭТА

Кабельный ввод PG 9 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) от ЗЭТА Новосибирск - надёжный сальник для герметичного ввода кабелей в щиты и оборудование, обеспечивающий защиту от пыли, воды и механических воздействий. Подходит для промышленных условий, где важна долговечность и соответствие жёстким стандартам.

Назначение и область применения

Кабельный ввод PG 9 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, влаги и других внешних факторов внутрь устройства. Применяется в системах автоматизации, на производстве, в энергетике, транспорте и других областях, где требуется высокая степень защиты - особенно там, где возможны частые мойки, повышенная влажность или перепады температур.

Технические характеристики

• Номинальный размер резьбы: 9 PG - соответствует стандарту DIN 40430
• Диапазон диаметров кабеля: 4–8 мм - подходит для плоских и круглых кабелей в этом диапазоне
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: латунь никелированная - прочная, антикоррозийная, устойчивая к химическим средам
• Тип уплотнения: уплотнительное кольцо + резиновая втулка - обеспечивает плотную посадку кабеля
• Температура эксплуатации: от –40 C до +100 C - работает в экстремальных условиях
• Длина резьбы: 8 мм - достаточна для надёжного крепления в панелях толщиной до 6 мм
• Размер шестигранника: 18 мм - удобно затягивать ключом
• Крепление: с контргайкой - позволяет фиксировать изделие без люфта
• Исполнение: прямолинейное - не требует изгиба кабеля
• Защитное покрытие: никелированное - улучшает коррозионную стойкость и эстетику
• Не содержит галогенов: да - безопасен при горении, соответствует требованиям экологической безопасности
• Цвет: серый - визуально отличается от обычных пластиковых аналогов

Совместимость и монтаж

Кабельный ввод PG 9 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) совместим со всеми типами щитового оборудования с отверстием под резьбу PG 9. Для установки просверливается отверстие диаметром 11,5 мм. После вставки ввода закручивается контргайка - она фиксирует изделие в панели и создаёт равномерное давление на уплотнитель. Уплотнительная втулка легко адаптируется под диаметр кабеля в пределах 4–8 мм. Не рекомендуется использовать для бронированных кабелей - они могут повредить уплотнение. Монтаж выполняется без специального инструмента: достаточно рожкового ключа на 18 мм.

Безопасность и стандарты

Кабельный ввод PG 9 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) соответствует международному стандарту DIN 40430 для резьб PG. Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой. Отсутствие галогенов делает изделие безопасным при возгорании - снижает выделение токсичных газов. Соответствует требованиям EN 62444 и IEC 60529.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает удары и вибрацию
• Никелированное покрытие защищает от окисления даже в агрессивных средах
• Герметизация IP68 - выше, чем у большинства аналогов (часто IP67), что важно для помещений с мойкой или на улице
• Удобство монтажа - один элемент вместо набора деталей; всё включено в комплект
• Работает при экстремальных температурах - подходит для холодильных камер и нагревательных установок

Ограничения применения

• Не предназначены для кабелей с металлической броней - риск повреждения уплотнения
• Не следует применять для кабелей диаметром менее 4 мм или более 8 мм - потеря герметичности
• Не рекомендован для ввода одиночных проводов без оболочки - нужна целостная кабельная конструкция
• Пластиковые зажимные втулки внутри не подходят для очень жёстких кабелей - возможен излом

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Подключение датчиков и исполнительных механизмов в пищевой промышленности (частая мойка)
• Герметизация кабелей в насосных станциях, на объектах водоснабжения
• Монтаж в системах автоматизации на тепловых и гидроэлектростанциях
• Использование в мобильном оборудовании, работающем в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 4–8 мм. Если кабель слишком тонкий, используйте дополнительную уплотнительную втулку или замените ввод на меньший размер.
• При использовании в местах с вибрацией обязательно затяните контргайку - это исключит самоотвинчивание.
• Не перетягивайте резьбу - это может деформировать уплотнение и нарушить IP68.
• При необходимости замены - можно демонтировать ввод без повреждения панели, так как резьба 8 мм не глубоко врезана.
• Артикул zeta30142 - это тот же самый кабельный ввод PG 9 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм), который выпускают ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - все три бренда используют одинаковый чертёж и материалы.
