НГ 38 d38мм без протяжки (уп.20м) ГОФРОМАТИК zeta42815 Металлорукав в ПВХ изоляции МПГ ЗЭТА

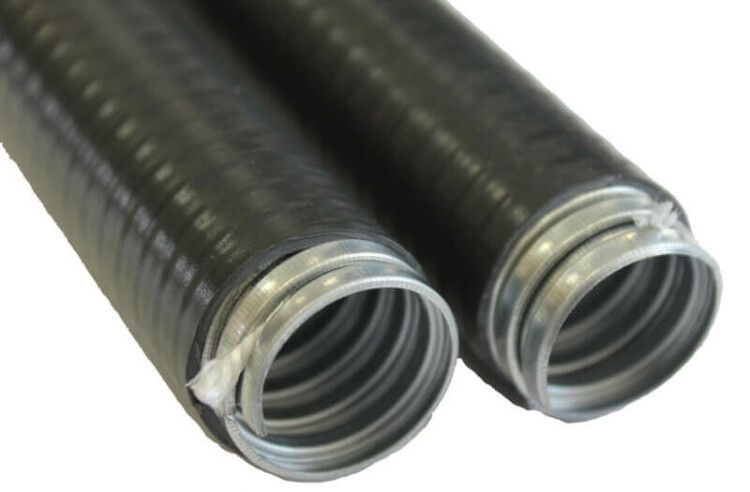

Металлорукав в ПВХ изоляции МПГ НГ 38 диаметр 38 мм толстостенный 20 м/упаковка черный - герметичная защитная оболочка из оцинкованной стали с усиленным ПВХ-покрытием, предназначенная для прокладки кабелей в сложных условиях: высоких механических нагрузках, влаге, перепадах температур. Бренд ЗЭТА Новосибирск выпускает этот продукт под артикулом zeta42815 для надежной изоляции проводов в промышленных системах.

Назначение и область применения

Металлорукав в ПВХ изоляции МПГ НГ 38 диаметр 38 мм толстостенный 20 м/упаковка черный используется для защиты кабелей и проводов на участках с необходимостью изгибов - например, вокруг оборудования, вдоль конвейеров, в местах прохода через стенки или потолки. Подходит для установки в цехах, на энергообъектах, в пищевой и химической промышленности, где важна защита от воды, пыли, масла, вибраций и механических повреждений.

Технические характеристики

• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость;
• Изоляция: плотное поливинилхлоридное (ПВХ) покрытие - защищает от влаги, УФ, химикатов и не поддерживает горение;
• Наружный диаметр: 45 мм - удобен для монтажа в стандартные крепления и переходники;
• Внутренний диаметр: 36,4 мм - позволяет пропускать кабели с суммарным сечением до ~120 мм2;
• Степень защиты IP67: полностью герметичен - выдерживает пылевую среду и временное погружение в воду до 1 метра;
• Температура эксплуатации: от –40 C до +70 C - работает в холодных помещениях и жарких цехах;
• Разрывное усилие: 1000 Н - выдерживает значительные растягивающие нагрузки;
• Статический радиус изгиба: 152 мм - минимальный допустимый радиус при фиксированном изгибе;
• Длина бухты: 20 м - оптимальна для крупных объектов, снижает количество соединений;
• Уплотнение: специальные синтетические нити внутри - предотвращают попадание влаги и пыли внутрь;
• Цвет: черный - устойчив к выгоранию, хорошо сочетается с промышленным оборудованием.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МПГ НГ 38 диаметр 38 мм толстостенный 20 м/упаковка черный совместим с фланцевыми, муфтовыми и болтовыми соединителями стандарта Gland M20–M32. Для монтажа используйте специальные зажимы или хомутики с шагом не более 1,5 м. Не рекомендуется резать рукав без подготовки - после резки необходимо заполнить срез уплотнителем или использовать термоклеящийся колпачок. Гибкость позволяет прокладывать трассу с несколькими изгибами, но не следует превышать радиус 152 мм при постоянном изгибе - это снижает срок службы.

Безопасность и стандарты

Металлорукав соответствует требованиям к негорючести (НГ) и имеет степень защиты IP67, что делает его подходящим для использования в соответствии с ПУЭ и ГОСТ Р 50571.5.51. ПВХ-изоляция не распространяет пламя и не выделяет токсичных веществ при нагреве до 70 C. Продукт сертифицирован для работы в взрывоопасных зонах класса 1 и 2 (при условии правильного подбора фитингов).

Преимущества

• Высокая механическая прочность - выдерживает давление, удары, сдавливание;
• Полная герметизация - исключает попадание влаги, пыли, масла внутрь;
• Не поддерживает горение - безопасен в помещениях с риском возгорания;
• Широкий температурный диапазон - работает даже в морозы до –40 C;
• Долговечность - ПВХ-покрытие не растрескивается и не выцветает при длительной эксплуатации;
• Легко гнётся - позволяет прокладывать трассы без лишних соединителей.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает лишь временные контакты;
• Не рекомендуется применять при температурах выше +70 C - ПВХ начинает деформироваться;
• Не подходит для прямого контакта с острыми металлическими кромками - возможны порезы изоляции;
• Не является несущей конструкцией - нельзя использовать как опору для тяжелых кабелей без дополнительного крепления;
• При частом изгибе ниже 152 мм радиуса - возрастает вероятность разрушения внутренней спирали.

Примеры использования

• Защита силовых кабелей на конвейерах в пищевых цехах;
• Прокладка сигнальных линий рядом с сварочными аппаратами;
• Подключение датчиков на автоматических линиях с вибрацией;
• Обводка трубопроводов в химических производствах;
• Монтаж кабелей в холодильных камерах и на открытых площадках зимой.

Практические советы

• Перед монтажом проверьте внутренний диаметр 36,4 мм - он должен свободно вместить все кабели с учетом изоляции;
• При необходимости удлинения используйте только однотипные фитинги от того же производителя - ЗЭТА Новосибирск или ГОФРОМАТИК - чтобы сохранить герметичность;
• При работе в условиях сильной вибрации закрепляйте рукав каждые 1–1,2 м;
• Не используйте обычные ножницы для резки - применяйте специальный инструмент для металлорукавов, чтобы не деформировать спираль;
• После монтажа протестируйте герметичность - можно продуть воздухом под небольшим давлением и проверить на утечку мыльным раствором.
