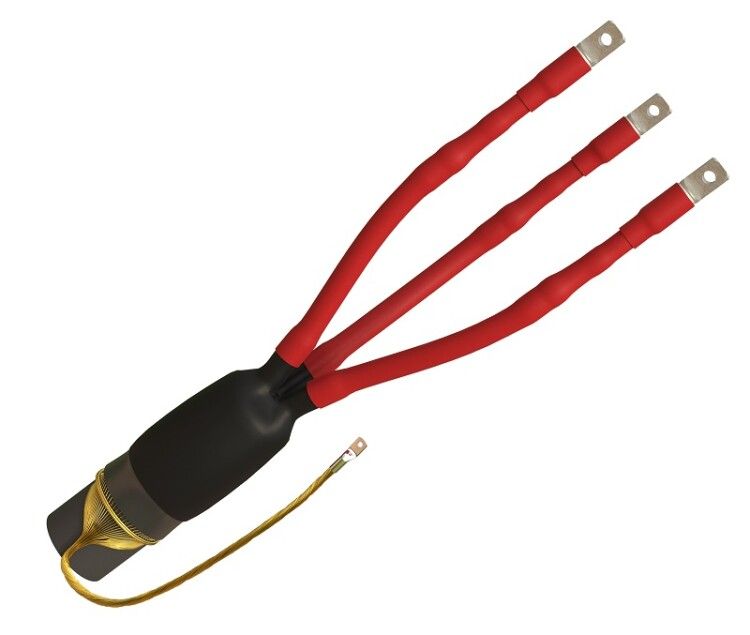

Муфта кабельная концевая внутр. уст. 10кВ 3 ПКВТпб-10 (35-50) с наконечниками ГОФРОМАТИК zeta21597 ЗЭТА

Муфта кабельная концевая для внутренней установки 10 кВ 3 ПКВТпб-10 (35-50) с наконечниками - это термоусаживаемая муфта для надежного оконцевания трехжильных кабелей с изоляцией из сшитого полиэтилена. Бренд ЗЭТАРУС обеспечивает соответствие требованиям к эксплуатации в закрытых помещениях, а наличие готовых наконечников ускоряет монтаж. Артикул zeta21597 соответствует типовым решениям для распределительных устройств до 10 кВ.

Назначение и область применения

Муфта кабельная концевая 3 ПКВТпб-10 используется для завершения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена. Она создаёт герметичную и электрически безопасную точку оконцевания, где кабель переходит к оборудованию - трансформаторам, выключателям, щитам. Подходит для установки внутри зданий: подстанций, цехов, жилых комплексов, офисов. Условия эксплуатации - любые категории влажности помещений, кроме открытых площадок и мест с постоянным контактом с водой.

Технические характеристики

• Напряжение: 10 кВ - рассчитана на работу в сетях до 10 кВ переменного тока;
• Количество проводников: 3 - предназначена исключительно для трёхжильных кабелей;
• Поперечное сечение кабеля: 35–50 мм2 - совместима с кабелями именно этого диапазона; меньшие или большие сечения не подходят;
• Тип исполнения: термоусаживаемая - материал сужается при нагреве, плотно облегает кабель;
• Материал: полимер термоусаживаемый - высокопрочная композитная смесь с хорошими электроизоляционными свойствами;
• Наличие наконечников: да - уже установлены, не требуют дополнительной опрессовки при монтаже.

Совместимость и монтаж

Муфта 3 ПКВТпб-10 (зeta21597) совместима только с кабелями типа СИП-3, ВВГнг-LS, КГЭ, имеющими изоляцию из сшитого полиэтилена. Для других видов изоляции (например, бумажной или ПВХ) применение запрещено. Монтаж выполняется в два этапа: сначала подготовка конца кабеля (удаление экрана, изоляции, семейства жил), затем равномерный прогрев фиксирующих элементов газовой горелкой. Наконечники уже встроены - достаточно проверить их контакт с шиной или зажимом оборудования. Герметизация достигается за счёт внутреннего слоя клея, который активируется при нагреве.

Безопасность и стандарты

Муфта кабельная концевая 3 ПКВТпб-10 соответствует требованиям ГОСТ 31486 и ТУ 16-705.301-2016. Обеспечивает защиту от пробоя изоляции, предотвращает образование коронного разряда благодаря специальному герметику с функцией выравнивания электрического поля. Не содержит материалов, выделяющих токсичные вещества при перегреве. Работает в температурном диапазоне от –40C до +40C.

Преимущества

• Готовые наконечники экономят время на сборке - не требуется отдельная опрессовка;
• Термоусаживаемая конструкция обеспечивает плотное прилегание без воздушных пузырей;
• Высокая механическая прочность после усадки - устойчивость к вибрациям и нагрузкам;
• Стабильная изоляция даже при колебаниях температуры в помещении;
• Не требует обслуживания после установки.

Ограничения применения

• Не применяется на открытом воздухе - не имеет защиты от осадков и УФ-излучения;
• Не допускается использование с кабелями сечением менее 35 мм2 или более 50 мм2 - риск перегрева или плохой герметизации;
• Запрещён монтаж на кабели с бумажной или ПВХ-изоляцией - несовместимость материалов;
• Требуется источник тепла (газовая горелка); невозможна установка без доступа к электросетям или газу;
• Не рекомендовано использовать в помещениях с частыми перепадами температуры выше +-40C.

Примеры использования

• Оконцевание кабеля перед подключением к трансформатору в КТП;
• Подключение кабеля к вводному автомату в распределительном щите цеха;
• Завершение линии питания для насосной станции в подвале;
• Монтаж в подземных переходах с контролируемой влажностью.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - 35–50 мм2 - с указанным в маркировке муфты. Отклонение недопустимо;
• При использовании горелки двигайтесь медленно, чтобы избежать перегрева и деформации материала;
• Проверьте целостность наконечников до начала работы - они должны быть без трещин и следов коррозии;
• После усадки убедитесь, что все слои муфты плотно прилегают к кабелю - никаких зазоров или вздутий;
• Артикул zeta21597 - единственный вариант этой модели от ЗЭТАРУС; другие номера не являются аналогами.
