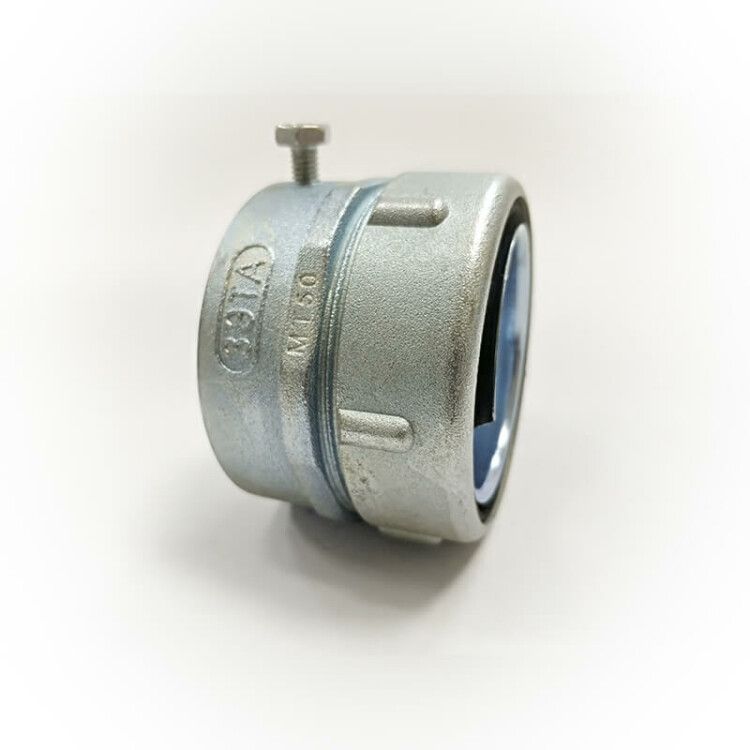

Муфта трубная МТ-50 У2 IP43 | zeta40423 ЗЭТАРУС (Завод электротехнической арматуры)

Муфта трубная МТ-50 У2 IP43 от ЗЭТА Новосибирск - это надежное соединение между металлическим рукавом или шлангом электромонтажным (ШЭМ) и жесткой трубой электропроводки. Простая в установке, она обеспечивает герметичность и фиксацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта трубная МТ-50 У2 IP43 используется для перехода от гибкого металлорукава (Р3ЦХ, Р3ЦП, МРПИ) или шланга электромонтажного (ШЭМ) к жесткой трубе из стали или другому типу трубопровода. Подходит для внутренней электропроводки в помещениях с умеренной влажностью - например, на заводах, в цехах, административных зданиях, где требуется защита проводов от механических повреждений и попадания влаги.

Технические характеристики

• Номинальный диаметр: 50 мм - соответствует стандартному размеру металлорукавов и труб для электромонтажа
• Тип изделия: муфта трубная вставного типа - позволяет вставить трубу внутрь корпуса
• Степень защиты: IP43 - защищает от твердых частиц больше 1 мм и брызг воды под углом до 60°
• Диапазон рабочих температур: от –25 C до +100 C - выдерживает холодные зимние условия и нагрев от оборудования
• Климатическое исполнение: У2 - рассчитана на умеренный климат с возможными колебаниями влажности
• Материал корпуса: поливинилхлорид (PVC) - легкий, химически стойкий, не проводит ток
• Материал уплотнения: резина МБС - эластична, долговечна, устойчива к старению
• Покрытие: без покрытия - поверхность матовая, не требует антикоррозийной обработки

Совместимость и монтаж

Муфта трубная МТ-50 У2 IP43 совместима с металлорукавами Р3ЦХ, Р3ЦП, МРПИ и шлангами электромонтажными (ШЭМ) диаметром 50 мм. Для монтажа:

• Вставьте трубу в корпус муфты до упора
• Наденьте уплотнитель на металлорукав или ШЭМ
• Заведите рукав в противоположную сторону муфты и затяните накидную гайку
• Не используйте силовые инструменты - достаточно ручного усилия для плотного соединения

Обязательно проверяйте посадочный диаметр - он должен точно соответствовать 50 мм. Отклонение даже на 1–2 мм снижает герметичность.

Безопасность и стандарты

Муфта трубная МТ-50 У2 IP43 соответствует требованиям ГОСТ Р 50044 и нормам безопасности для электромонтажных изделий. PVC-материал не поддерживает горение, уплотнение из резины МБС не содержит опасных веществ. Не применяется в взрывоопасных средах - степень защиты IP43 недостаточна для таких условий.

Преимущества

• Простота сборки - не требует сварки, клея или специальных инструментов
• Надежное уплотнение благодаря резиновому кольцу МБС - предотвращает попадание влаги и пыли
• Легкий вес и удобство транспортировки - благодаря материалу PVC
• Долговечность - PVC не ржавеет, не корродирует, не теряет форму при температурных нагрузках

Ограничения применения

• Не подходит для наружной установки под прямыми солнечными лучами - PVC со временем становится хрупким
• Не рекомендована для мест с постоянным воздействием масел, растворителей или агрессивных химикатов
• IP43 не обеспечивает защиту от струй воды или погружения - нельзя использовать в сырых помещениях с частым мытьем (например, пищевые цеха)
• Не предназначен для высоких механических нагрузок - не заменяет жесткие фитинги в вибрационных системах

Примеры использования

• Подключение металлорукава к распределительному щиту через стену
• Переход от гибкого провода к трубе в станочном цехе
• Соединение ШЭМ с трубой в офисных помещениях при прокладке кабельных трасс
• Монтаж вентиляционных каналов с электропроводкой внутри

Практические советы

• Перед монтажом проверьте, что внутренний диаметр металлорукава совпадает с 50 мм - иначе уплотнение будет некорректным
• Не перетягивайте накидную гайку - это может деформировать PVC-корпус и нарушить герметичность
• При работе в условиях низких температур (+5 C и ниже) согрейте уплотнение перед установкой - резина станет более эластичной
• Артикул zeta40423 - один из вариантов исполнения; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют ту же конструкцию, но могут отличаться цветом или маркировкой
• Храните муфту трубную МТ-50 У2 IP43 в сухом месте, избегая контакта с острыми предметами - PVC легко царапается
