Муфта вводная пластиковая МВпнг-50 | zeta40716 ЗЭТАРУС (Завод электротехнической арматуры)

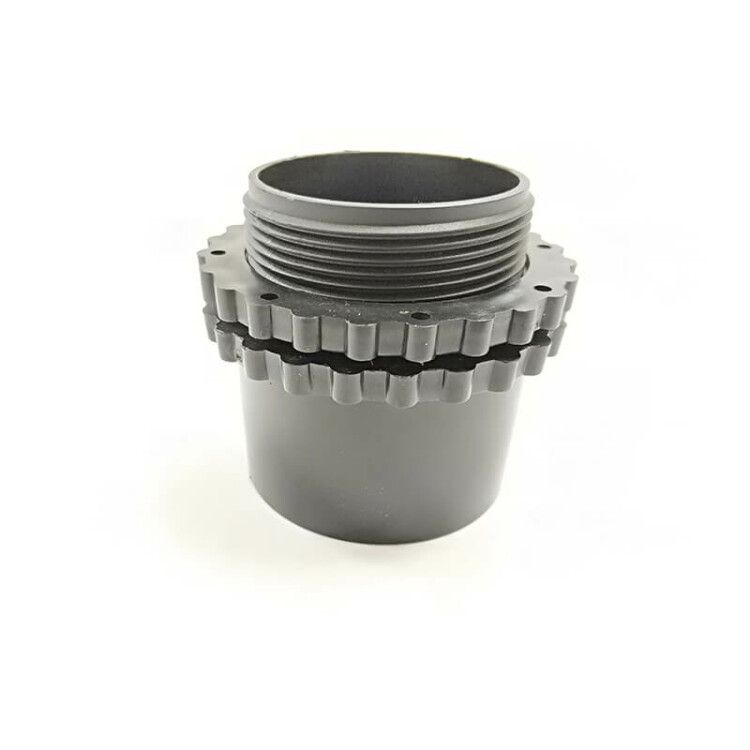

Муфта вводная пластиковая МВпнг-50 от ЗЭТА Новосибирск - это неразъемный элемент для надежного ввода металлорукава диаметром 50 мм в электрические щиты и распределительные устройства. Изготовлена из самозагасающего полиамида, обеспечивает механическую фиксацию и базовую защиту от внешних воздействий.

Назначение и область применения

Муфта вводная пластиковая МВпнг-50 используется исключительно для соединения металлорукава с корпусом электрошкафа или распределительной коробки. Она не предназначена для прокладки кабеля напрямую - задача муфты - зафиксировать металлический рукав на входе в устройство, предотвращая его проворачивание и смещение. Подходит для установки в промышленных, энергетических и объектах ЖКХ, где применяются металлорукава диаметром 50 мм.

Технические характеристики

• Диаметр: 50 мм - совпадает с наружным диаметром стандартного металлорукава этого размера;
• Материал: полиамид (PA) - устойчив к ударным нагрузкам, не поддерживает горение;
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды и пыли в виде оседающих потоков;
• Температурный диапазон: от –40 C до +45 C - работает в условиях холодных складов и жарких цехов;
• Климатическое исполнение У3: рассчитана на умеренный климат с возможностью работы в помещениях с повышенной влажностью;
• Общая длина: 71 мм - компактный размер для плотной установки в ограниченном пространстве;
• Количество входов: один - только для одного металлорукава;
• Тип конструкции: без резьбы - не имеет наружной резьбы для ввинчивания в отверстие шкафа;
• Длина резьбы: 0 мм - внутри есть резьба для фиксации металлорукава, но наружу она не выходит;
• Покрытие: отсутствует - поверхность матовая, без антикоррозийного слоя.

Совместимость и монтаж

Муфта вводная пластиковая МВпнг-50 монтируется в заранее просверленное отверстие в стенке щита. Поскольку она не имеет наружной резьбы, ее необходимо закрепить с помощью зажимного кольца, хомута или сварного/клепаного крепления. Внутренняя резьба соответствует шагу навивки металлорукава 50 мм - после вставки рукава он просто затягивается в муфту, образуя герметичную и прочную связь. Для надежности рекомендуется использовать контргайку или специальный зажим снаружи шкафа.

Безопасность и стандарты

Материал полиамида соответствует требованиям к самозагасающим материалам (V-0 по UL94). Применение в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 51318.22. Однако степень защиты IP40 не позволяет применять муфту во влажных, открытых или наружных условиях - она не защищает от брызг, конденсата и пылевой среды высокой степени запыленности.

Преимущества

• Высокая механическая прочность материала - выдерживает давление при затяжке металлорукава;
• Не поддерживает горение - повышает безопасность в местах с риском возгорания;
• Легко монтируется в уже собранные шкафы благодаря компактному размеру;
• Устойчив к перепадам температур - сохраняет форму и функциональность в суровых условиях;
• Не требует дополнительной обработки - готов к использованию сразу после установки.

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP40 не защищает от влаги;
• Не подходит для ввода кабелей напрямую - только для металлорукава;
• Не имеет наружной резьбы - нельзя вкрутить в отверстие шкафа без дополнительных креплений;
• Не допускается использование в агрессивных химических средах - полиамид чувствителен к растворителям и маслам;
• Не подходит для частых демонтажей - конструкция неразъемная, многократное извлечение может повредить резьбу внутри.

Примеры использования

• Подключение металлорукава 50 мм к силовым щитам на заводах;
• Ввод в распределительные пункты на линиях конвейеров;
• Фиксация металлорукава на шкафах управления насосными станциями;
• Применение в системах автоматизации, где требуется защита от механических повреждений, но не от влаги.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр металлорукава точно соответствует 50 мм - не используйте рукав меньшего или большего размера;
• При установке в тонкостенные шкафы (менее 2 мм) используйте усиленные крепежные элементы - муфта не должна деформироваться;
• Для удобства сборки смажьте внутреннюю резьбу муфты мыльным раствором - это облегчит введение металлорукава;
• Не забудьте про зажим снаружи шкафа - без него рукав будет болтаться, и со временем может повредить изоляцию кабелей;
• Артикул zeta40716 - единственный код для заказа этой модели; другие бренды (ГОФРОМАТИК, ЗЭТАРУС) выпускают аналоги, но они могут отличаться по длине или форме посадочного места.
