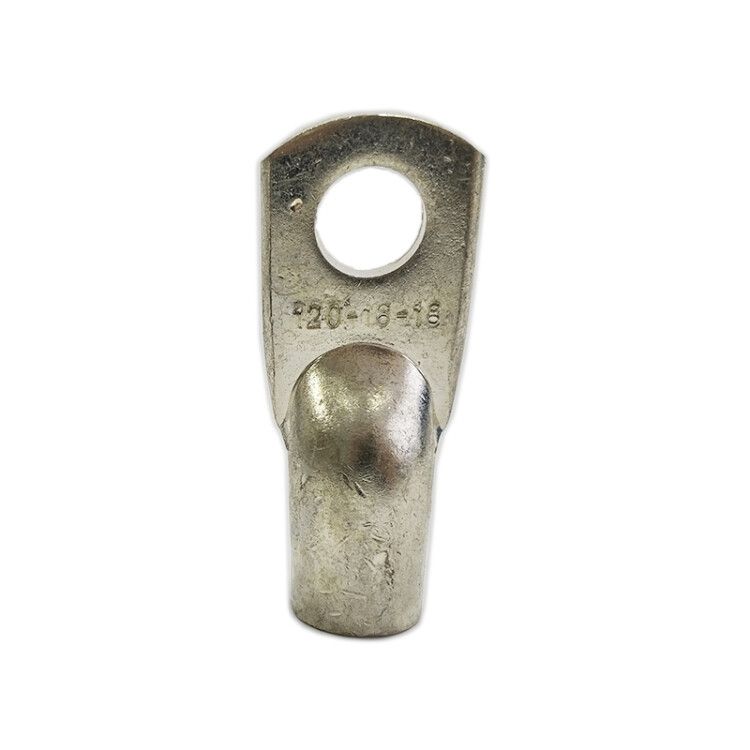

Наконечник медный лужёный ТМЛ 120-16-18 | zeta10607 ЗЭТАРУС (Завод электротехнической арматуры)

Наконечник медный луженый ТМЛ 120-16-18 — это надёжный элемент для оконцевания многожильных медных кабелей сечением 120 мм², обеспечивающий прочное и долговечное соединение при опрессовке. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, что гарантирует соответствие промышленным стандартам. Артикул zeta10607 соответствует типовой модели ТМЛ, применяемой в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 120-16-18 предназначен для оконцевания многожильных медных проводников, чтобы обеспечить надёжный контакт при подключении к зажимам аппаратов, шинам, коммутационному оборудованию. Применяется в распределительных устройствах, силовых щитах, трансформаторных подстанциях, на промышленном оборудовании — особенно там, где требуется высокая механическая прочность и устойчивость к коррозии.

Технические характеристики

• Поперечное сечение: 120 мм² — подходит для кабелей с такой площадью поперечного сечения жилы;
• Диаметр отверстия: 16 мм — позволяет установить на болт или шпильку диаметром до 16 мм;
• Материал: медь марки М2 — обеспечивает хорошую электропроводность и термостойкость;
• Покрытие: луженый (олово-висмут) — защищает от окисления, снижает переходное сопротивление, повышает срок службы;
• Способ монтажа: опрессовка — требует специального пресса, создаёт монолитное соединение;
• Диапазон внешних диаметров кабеля: 18 мм — рекомендованная толщина изоляции кабеля для правильной посадки;
• Форма контактной площадки: кольцевая — равномерно распределяет нагрузку при затяжке;
• Защитный покров: да — слой олова-висмута предохраняет от воздействия среды;
• Угол соединения: прямолинейный — удобен для компактной сборки;
• Конструкция втулки: короткая — экономит место в щите, подходит для плотных монтажных условий;
• Нормативный документ: ГОСТ 7386-80 — сертифицирован по российским стандартам;
• Тонкий фланец: да — улучшает контактирование с поверхностью зажима;
• Тип проводника: многожильный — специально для гибких кабелей;
• Климатическое исполнение: Т2 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности;
• Цвет: серый — визуально отличаем от других типов наконечников;
• Количество монтажных отверстий: 1 — одно центральное отверстие для крепления болтом.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 120-16-18 совместим с любым оборудованием, имеющим зажимы под болт M16. Для монтажа используется гидравлический или ручной пресс с матрицей, подходящей под сечение 120 мм². Перед опрессовкой необходимо удалить изоляцию кабеля точно на длину втулки — не более 18 мм. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих проволочек. Убедитесь, что диаметр кабеля (18 мм) соответствует заявленному — иначе возможна плохая посадка и риск перегрева.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует размеры, материалы и требования к качеству медных наконечников. Климатическое исполнение Т2 допускает использование в помещениях с нормальной влажностью и температурой, характерной для большинства промышленных объектов. Лужёное покрытие снижает риск электрохимической коррозии при контакте с алюминием или другими металлами. Наконечник рассчитан на работу в сетях до 35 кВ — не используйте его выше этого класса напряжения.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии;
• Лужёное покрытие продлевает срок службы в агрессивных средах и предотвращает окисление;
• Короткая втулка и тонкий фланец позволяют использовать в ограниченных пространствах;
• Опрессовка создаёт герметичное, невосприимчивое к вибрации соединение — важное преимущество для оборудования с частыми нагрузками;
• Стандартное исполнение по ГОСТ делает изделие взаимозаменяемым с аналогами других производителей.

Ограничения применения

• Не предназначена для одножильных проводов — только для многожильных;
• Не подходит для кабелей с сечением менее 95 мм² или более 150 мм² — возможен перегрев или недостаточная механическая прочность;
• Не следует использовать в условиях постоянного погружения в воду или агрессивных химических средах — даже лужённое покрытие имеет свои пределы;
• Требуется обязательное использование пресса; попытки затянуть болтом без опрессовки приведут к плохому контакту и нагреву;
• Не рекомендуется для наружной установки без дополнительной защиты — хотя Т2 допускает влажность, открытый монтаж вне корпуса не предусмотрен.

Примеры использования

• Подключение силового кабеля 120 мм² к шине в распределительном щите 10(6)/0,4 кВ;
• Крепление кабеля от трансформатора к автоматическому выключателю;
• Соединение медного провода с заземляющей шиной в промышленном цехе;
• Монтаж в системах питания конвейеров, насосных станций, сварочных установок.

Практические советы

• Перед монтажом всегда проверяйте, что диаметр кабеля (18 мм) соответствует внутреннему диаметру втулки — слишком толстый кабель не войдёт, слишком тонкий будет люфтить;
• Выбирайте матрицу пресса, которая точно соответствует сечению 120 мм² — некорректная форма отпечатка снижает надёжность;
• После опрессовки осмотрите соединение: если видны торчащие проволочки — замените наконечник;
• При использовании в местах с вибрацией (например, на двигателях) дополнительно фиксируйте болт контргайкой;
• Артикул zeta10607 от ЗЭТАРУС — один из самых распространённых в России; при заказе нескольких единиц сохраняйте партию — цвет и точность размеров могут немного различаться между партиями.
