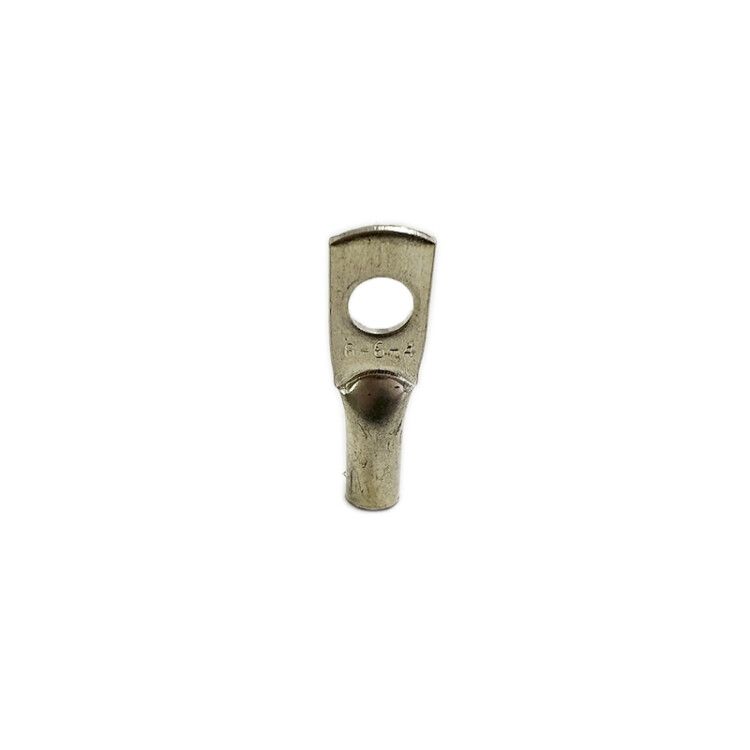

Наконечник луженый медный ТМЛ 6-8-4 ЗЭТАРУС zeta10641

Наконечник медный луженый ТМЛ 6-8-4 - это элемент для надежного оконцевания многожильных медных проводов сечением 6 мм2. Применяется в силовых цепях до 35 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии. Бренд ЗЭТАРУС выпускает этот продукт по ГОСТ 7386-80, артикул zeta10641.

Назначение и область применения

Наконечник медный луженый ТМЛ 6-8-4 предназначен для оконцевания многопроволочных медных жил кабелей и проводов. Обеспечивает прочное механическое соединение между проводом и зажимом оборудования - например, автоматическим выключателем, рубильником, шиной распределительного щита или клеммной колодкой. Подходит для установки в условиях повышенной влажности и температурных перепадов благодаря защищённому луженым слоем контакту.

Технические характеристики

• Поперечное сечение жилы: 6 мм2 - соответствует классу проводника 2 (многопроволочные жилы)
• Диаметр отверстия: 8 мм - позволяет использовать болты M8 и аналогичные крепления
• Материал: медь марки М2 - высокая электропроводность и пластичность
• Покрытие: лужёное (олово-висмут) - предотвращает окисление меди, снижает переходное сопротивление
• Способ монтажа: опрессовка - требует специального пресса, не допускает пайки
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Тонкий фланец: да - удобство при работе в ограниченном пространстве
• Защитный покров: есть - дополнительно защищает место соединения от воздействия среды
• Количество отверстий: одно - для одного болтового соединения
• Угол соединения: прямолинейный - совпадает с направлением провода
• Климатическое исполнение: Т2 - работает при температуре от −10C до +40C и относительной влажности до 98%
• Стандарт: ГОСТ 7386-80 - соответствие государственным нормам качества
• Диапазон внешнего диаметра кабеля: 4 мм - рекомендован для кабелей с изоляцией близкого диаметра

Совместимость и монтаж

Наконечник медный луженый ТМЛ 6-8-4 совместим с любым оборудованием, имеющим крепёж диаметром 8 мм. Для монтажа требуется опрессовочный инструмент с матрицей, подходящей под сечение 6 мм2. Убедитесь, что выбранный пресс имеет достаточную мощность - недостаточно плотная опрессовка вызывает увеличение переходного сопротивления и нагрев. После опрессовки проверьте герметичность соединения: металл должен полностью заполнить внутреннюю часть наконечника без видимых трещин или выпуклостей.

Безопасность и стандарты

Изделие изготовлено согласно ГОСТ 7386-80, который регламентирует форму, размеры, материалы и условия испытаний для кабельных наконечников. Лужёное покрытие повышает безопасность в помещениях с высокой влажностью, так как препятствует образованию оксидной плёнки на меди. Климатическое исполнение Т2 гарантирует работу в большинстве бытовых и промышленных условий России. Не предназначено для постоянного погружения в жидкости или работы вне помещений без защиты корпуса.

Преимущества

• Высокая электропроводность меди сохраняет минимальные потери энергии
• Лужёное покрытие продлевает срок службы контакта в агрессивных средах
• Тонкий фланец позволяет работать даже в компактных распределительных устройствах
• Прямолинейная форма исключает лишнее напряжение на жилу после монтажа
• Одиночная точка крепления упрощает сборку и диагностику

Ограничения применения

• Не используется для однопроволочных жил - только для класса 2 (многопроволочных)
• Не подлежит пайке - попытки пайки нарушают целостность покрытия и снижают надёжность
• Не рассчитан на частую демонтаж/монтаж - опрессовка является одноразовым соединением
• Подходит только для кабелей с внешним диаметром около 4 мм; слишком толстый кабель не войдет
• Не применять в местах с постоянным механическим ударным воздействием - возможна деформация фланца

Примеры использования

• Подключение входных кабелей к главному автоматическому выключателю в этажном щите
• Оконцовка фазных проводов перед подсоединением к шине PE/N в распределительном устройстве
• Соединение медных жил с клеммами двигателей, насосов, конвейеров
• Монтаж в системах освещения с высокими нагрузками - торговые центры, производственные участки

Практические советы

• Перед монтажом удалите изоляцию точно на длину вставляемой части наконечника - не более того, чтобы не было “выступа” жилы
• Выбирайте матрицу пресса по таблице производителя - для 6 мм2 обычно нужна матрица №3–4
• Проверяйте глубину вхождения жилы в наконечник - она должна полностью заполнить трубчатую часть
• После опрессовки протяните наконечник рукой - он не должен двигаться на жиле
• При использовании в сырых помещениях (например, канализационные насосные станции) обязательно используйте термотрубку или изолирующий кожух сверху
• Артикул zeta10641 - один из самых распространенных в линейке ЗЭТАРУС; храните запас на объекте, поскольку замена требует переопрессовки всего соединения
