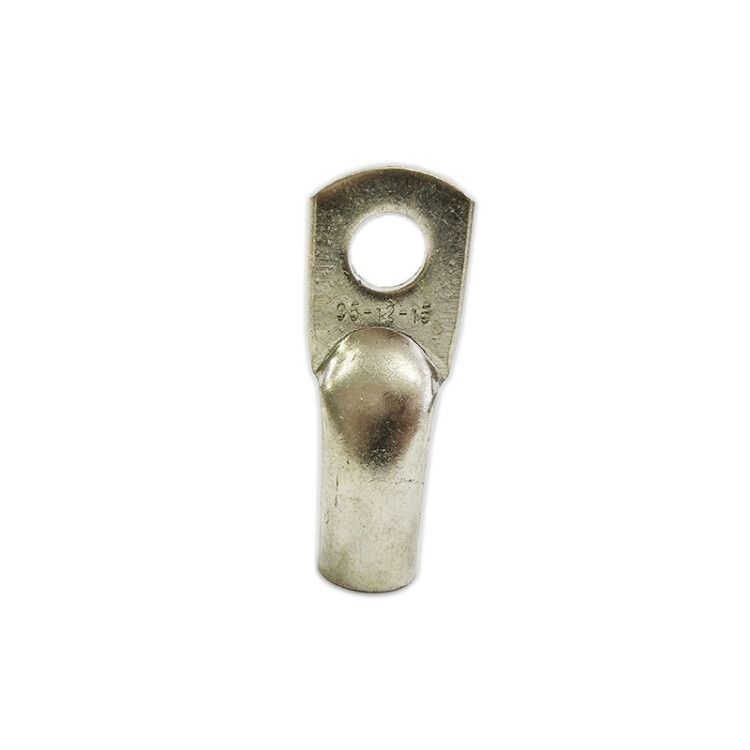

Наконечник медный лужёный ТМЛ 95-12-16 ГОСТ 7386-80 ЗЭТАРУС - zeta10606

Наконечник медный лужёный ТМЛ 95-12-16 ГОСТ 7386-80 от бренда ЗЭТАРУС предназначен для надёжного оконцевания многопроволочных медных жил сечением 95 мм2. Применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и высокая механическая прочность соединения.

Назначение и область применения

Наконечник медный лужёный ТМЛ 95-12-16 ГОСТ 7386-80 используется для оконцевания кабелей и проводов с медными жилами класса 2 - то есть многопроволочными, гибкими и прочными. Подходит для соединений, требующих длительной эксплуатации в условиях повышенной влажности, перепадов температур и воздействия агрессивной среды. Часто применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании, в системах заземления и вводах в здания.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и пластичность.
• Поперечное сечение: 95 мм2 - рассчитан на токи до сотен ампер, зависит от условий прокладки.
• Диаметр отверстия: 12 мм - соответствует стандартному болтовому креплению M12.
• Диапазон внешнего диаметра кабеля: 16 мм - подходит для кабелей с наружным диаметром около 16 мм.
• Защитное покрытие: лужёный (олово-висмутовое) - защищает от окисления, снижает переходное сопротивление, повышает срок службы.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болтом.
• Способ монтажа: опрессовка - обеспечивает герметичное и механически прочное соединение.
• Угол соединения: прямолинейный - удобен для прямых проходов в шинах и клеммах.
• Класс проводника: Класс 2 - совместим с многопроволочными жилами, не подходит для моножильных проводов.
• Конструкция втулки: короткая - компактный размер, подходит для плотных сборок.
• Тонкий фланец: да - позволяет использовать меньшие моменты затяжки без деформации.
• Количество монтажных отверстий: одно - стандартное решение для большинства клеммных колодок.
• Климатическое исполнение: Т2 - работает при температурах от −25C до +40C, допустима повышенная влажность.
• Цвет: серый - характерен для лужёной поверхности.
• Нормативный документ: ГОСТ 7386-80 - соответствие государственным стандартам качества и безопасности.

Совместимость и монтаж

Наконечник медный лужёный ТМЛ 95-12-16 ГОСТ 7386-80 совместим с кабелями и проводами, имеющими медную жилу сечением 95 мм2 и наружным диаметром до 16 мм. Для установки требуется специальный пресс для опрессовки - ручной или гидравлический. Использование матриц, подходящих именно для сечения 95 мм2 и диаметра 12 мм, обязательно. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих проволочек. Болт M12 можно затягивать моментом до 40–50 Нм - следите за рекомендациями производителя оборудования.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что гарантирует безопасность при работе под напряжением до 35 кВ. Лужёное покрытие предотвращает образование оксидов, снижает риск нагрева контакта. Климатическое исполнение Т2 делает его пригодным для использования в помещениях с нормальной влажностью и умеренными температурами. Не применять в условиях постоянного погружения в воду или агрессивных химических средах без дополнительной защиты.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимальные потери энергии.
• Оловечно-висмутовое покрытие улучшает антикоррозийные свойства и продлевает срок службы в 2–3 раза по сравнению с обычным лужением.
• Короткая втулка экономит место в распределительных щитах и ящиках.
• Тонкий фланец снижает нагрузку на клемму при затяжке, исключает её деформацию.
• Стандартный диаметр отверстия 12 мм - универсальная совместимость с большинством клемм и шин.

Ограничения применения

• Не предназначена для моножильных проводов - только для многопроволочных жил класса 2.
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможен перегрев или плохая фиксация.
• Не следует использовать в условиях постоянного воздействия морской воды, кислотных паров или солевых туманов - даже лужёное покрытие имеет ограниченную стойкость.
• Требуется точный подбор инструмента для опрессовки - использование неподходящего пресса приведёт к слабому контакту или разрушению наконечника.
• Климатическое исполнение Т2 не предусматривает работу при температурах ниже −25C - в холодных регионах нужна дополнительная термостойкая изоляция.

Примеры использования

• Подключение силового кабеля 3×95 мм2 к шине в распределительном щите 10 кВ.
• Заземление корпуса станка через медный провод 95 мм2 с использованием болта M12.
• Присоединение кабеля питания к трансформатору в промышленной подстанции.
• Монтаж ввода в здание от воздушной линии 10/0,4 кВ.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - не больше, не меньше.
• Обязательно используйте матрицу, указанную производителем пресса для сечения 95 мм2 и диаметра 12 мм.
• Проверяйте глубину запрессовки - после опрессовки край втулки должен плотно прилегать к изоляции кабеля.
• При установке в шины смажьте контактную поверхность токопроводящей пастой - это дополнительно снизит сопротивление.
• При замене старого наконечника - всегда проверяйте состояние самой жилы кабеля; при наличии окисления или переломов - обрезайте и заново готовьте конец.
• Артикул zeta10606 от ЗЭТАРУС - один из самых распространённых в России, легко найти аналоги, но лучше сохранять оригинальное изделие для гарантированного соответствия ГОСТ.
