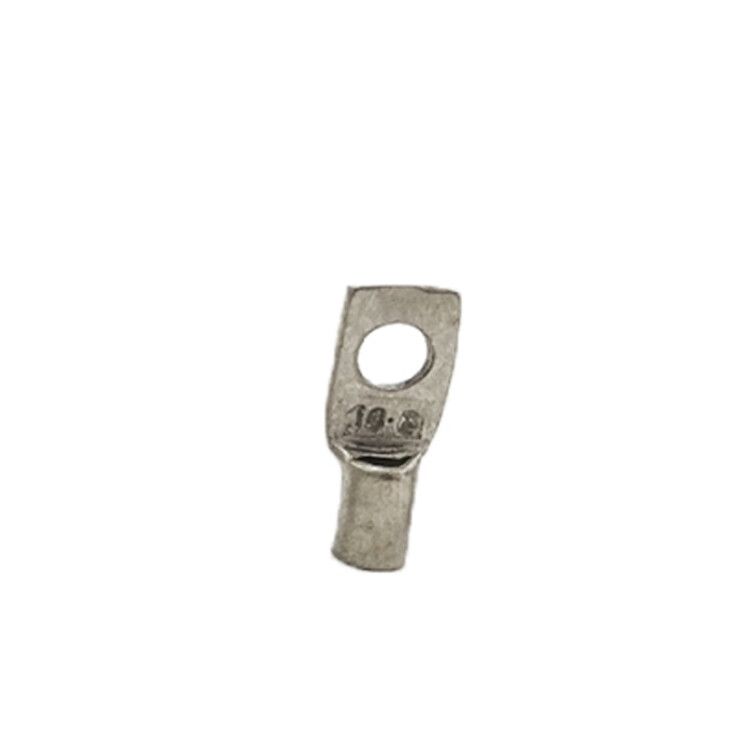

Наконечник П 4-5 (под пайку) ЗЭТАРУС zeta10026

Наконечник под пайку П 4-5 ГОСТ 23981-80 от бренда ЗЭТАРУС предназначен для надёжного оконцевания многопроволочных медных проводов сечением 4 мм2. Этот элемент обеспечивает прочное электрическое соединение через пайку, сохраняет целостность жилы и упрощает монтаж в клеммах с отверстием 5 мм.

Назначение и область применения

Наконечник под пайку П 4-5 ГОСТ 23981-80 используется для оконцевания медных многопроволочных проводов перед подключением к клеммам, разъёмам или шинам. Применяется там, где требуется долговременная, механически устойчивая и токопроводящая точка соединения - например, в распределительных щитах, пультах управления, силовой аппаратуре, оборудовании на заводах и в энергообъектах.

Технические характеристики

• Сечение проводника: 4 мм2
• Диаметр монтажного отверстия: 5 мм
• Материал: медь марки М2
• Покрытие: лужёное (олово-висмут)
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Тип проводника: многопроволочный
• Количество монтажных отверстий: одно
• С смотровым отверстием: да
• Тонкий фланец: да
• Способ монтажа: пайка

Совместимость и монтаж

Наконечник под пайку П 4-5 ГОСТ 23981-80 совместим с клеммами, болтами или зажимами, имеющими отверстие диаметром 5 мм. Для установки:

• Подготовьте конец провода: зачистите изоляцию на длину, соответствующую гильзе наконечника;
• Аккуратно вставьте все жилы внутрь трубчатой части наконечника, чтобы они полностью заполнили её;
• Запаяйте место соединения с помощью паяльника и припоя (например, ПОС-61);
• Не перегревайте материал - медь легко деформируется при температуре выше 300 C;
• Из-за наличия смотрового отверстия можно визуально проверить качество заполнения гильзы после пайки.

Безопасность и стандарты

Произведён согласно ГОСТ 23981-80, что гарантирует соответствие требованиям к размерам, материалам и электротехническим параметрам. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и повышает срок службы контакта. Соответствует нормам безопасности для электроустановок до 1000 В.

Преимущества

• Высокая теплопроводность благодаря медному листу марки М2 - минимизация потерь мощности.
• Покрытие олово-висмут препятствует коррозии даже во влажной среде, продлевает жизнь контакта.
• Тонкий фланец позволяет плотно прилегать к поверхности клеммы, исключая люфт.
• Смотровое отверстие даёт возможность контролировать процесс пайки без демонтажа.
• Стандартная форма и размеры обеспечивают взаимозаменяемость с аналогичными изделиями других производителей.

Ограничения применения

• Не однопроволочные (моножильные) провода - риск разрушения жилы при изгибе внутри гильзы.
• Не рекомендован для частых вибраций или ударных нагрузок - паяное соединение менее устойчиво, чем опрессованное.
• Не допускается использование в условиях постоянного воздействия агрессивных химикатов - хотя покрытие устойчиво, длительный контакт с кислотами/щелочами может вызвать эрозию олова.
• Требуется наличие оборудования для пайки; невозможно использовать в местах, где нельзя применять открытый огонь или нагрев.

Примеры использования

• Подключение медных проводов 4 мм2 к клеммной колодке в автоматическом выключателе.
• Оконцовка проводов питания в цепях управления станков с ЧПУ.
• Соединение заземляющих жил в распределительном щите.
• Монтаж контрольных цепей в системах аварийной сигнализации.

Практические советы

• Перед пайкой обязательно протяните провод в наконечник так, чтобы он доходил до самого дна - это увеличит механическую прочность.
• Используйте терморегулируемый паяльник мощностью 60–100 Вт - слишком слабый не прогреет массу, слишком мощный испортит покрытие.
• Проверяйте посадочный диаметр 5 мм на вашей клемме - если она меньше, наконечник просто не войдёт.
• Если нужен более высокий класс защиты от внешних факторов - комбинируйте этот наконечник с термоусадочной трубкой после пайки.
• Храните в сухом месте - даже лужёная медь может окисляться при повышенной влажности и плохой вентиляции.
