Оконцеватель для металлорукава 50 мм | zeta41016 ГОФРОМАТИК ЗЭТА

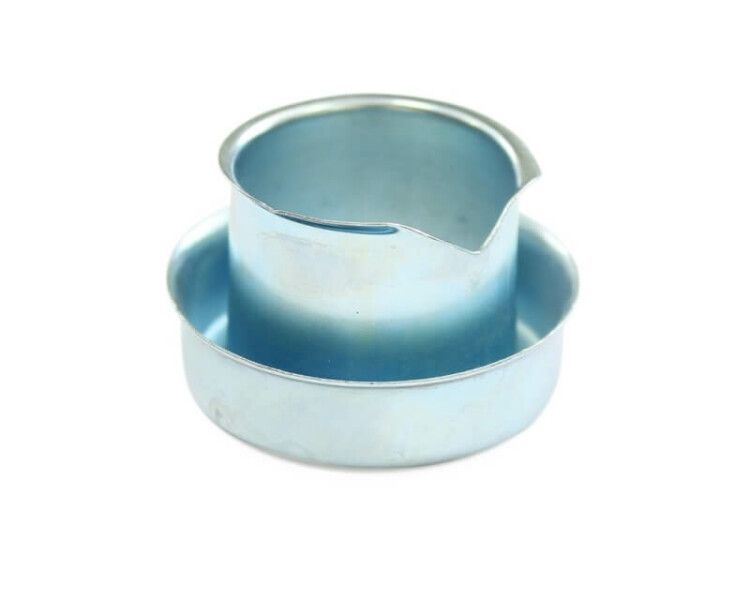

Оконцеватель для металлорукава 50 мм от ЗЭТА Новосибирск (артикул zeta41016) - элемент для фиксации концов металлорукава, предотвращающий его распускание и защищающий кабели от повреждений острыми кромками. Применяется как в составе муфт, так и самостоятельно.

Назначение и область применения

Оконцеватель для металлорукава 50 мм используется для герметичного и механически прочного завершения конца гофрированной металлической трубы. Он не позволяет проводникам выскальзывать из рукава и защищает кабели от перегибов и порезов, вызываемых острыми краями металлорукава. Подходит для установки на шланги с внутренним диаметром 50 мм, включая ШЭМ. Часто применяется в системах автоматизации, на станках, в распределительных щитах и на конвейерах.

Технические характеристики

• Номинальный диаметр: 50 мм - соответствует внешнему размеру металлорукава, который можно надеть на оконцеватель;
• Тип конструкции: без резьбы - не требует нарезания резьбы на трубе, устанавливается методом обжима или плотного надевания;
• Исполнение: прямолинейный - обеспечивает прямой выход кабеля, без угловых переходов;
• Материал корпуса: оцинкованная сталь - устойчив к коррозии, подходит для средней влажности и промышленных условий;
• Защитное покрытие: оцинкованное - продлевает срок службы в условиях повышенной влажности;
• Температурный диапазон: от –25 C до +60 C - допустимо использование в неотапливаемых помещениях и на открытых площадках в умеренном климате;
• Степень защиты IP10 - защита от крупных предметов (>50 мм), но не от воды, пыли или брызг; не предназначена для влагозащищённых зон;
• Климатическое исполнение: У2 - рассчитан на работу в закрытых помещениях с контролируемым микроклиматом;
• Количество входов: один - одноканальный, для одного металлорукава.

Совместимость и монтаж

Оконцеватель для металлорукава 50 мм совместим со всеми типами металлорукавов и ШЭМ с наружным диаметром около 50 мм. Для установки необходимо:

• Обрезать металлорукав ровно, чтобы края не были деформированы;
• Надеть оконцеватель на конец рукава до упора;
• Закрепить с помощью хомута, обжимного кольца или сварки - в зависимости от требований к жесткости соединения.

Не используйте силовые инструменты для насильственного надевания - это может повредить стенки рукава или сам оконцеватель. Габариты указаны как 0×0×0 мм - точные размеры следует уточнять у производителя по чертежам.

Безопасность и стандарты

Оконцеватель для металлорукава 50 мм не имеет сертификатов взрывозащиты, не предназначен для работы во взрывоопасных зонах. Соответствует требованиям к механической прочности и коррозионной стойкости для изделий класса У2. Степень защиты IP10 не обеспечивает защиту от влаги - не применяйте в сырых местах без дополнительной герметизации.

Преимущества

• Простота монтажа - не требует сложных инструментов или нарезки резьбы;
• Высокая механическая прочность благодаря стальной основе;
• Устойчивость к коррозии за счёт цинкового покрытия;
• Поддерживает целостность кабельных трасс, снижает риск аварий из-за повреждения изоляции;
• Совместим с продукцией брендов ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - легко заменяемый элемент.

Ограничения применения

• Не подходит для установки в условиях постоянного контакта с водой, маслом или агрессивными жидкостями - отсутствует герметизация;
• IP10 не обеспечивает защиту от пыли и брызг - нельзя использовать в открытом воздухе без кожуха;
• Не предназначен для высоких температур выше +60 C - возможна потеря прочности материала;
• Не работает как кабельный ввод - не содержит уплотнительных колец или зажимов для кабеля;
• Не совместим с металлорукавами меньшего диаметра - требуется точное соответствие 50 мм.

Примеры использования

• Завершение металлорукава на входе в распределительный щит;
• Фиксация конца рукава на станке с ЧПУ перед подключением к клеммнику;
• Защита кабелей на конвейере, где есть движущиеся части и риск перегиба;
• Сборка системы управления в цеху - в сочетании с муфтами МТ и МВ.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен свободно проходить через оконцеватель, но не болтаться внутри;
• Если нужна герметизация - комбинируйте оконцеватель с резиновым уплотнителем или термоусадочным кольцом;
• Для долговечности рекомендуется дополнительно фиксировать оконцеватель хомутом, особенно при вибрациях;
• Артикул zeta41016 от ЗЭТА Новосибирск - распространённый вариант, но аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры - можно менять по доступности;
• Не путайте с резьбовыми оконцевателями - этот тип не ввинчивается в отверстия, а просто надевается.
