Патрубок вводный У475 (1/2") | zeta41110 ЗЭТАРУС (Завод электротехнической арматуры)

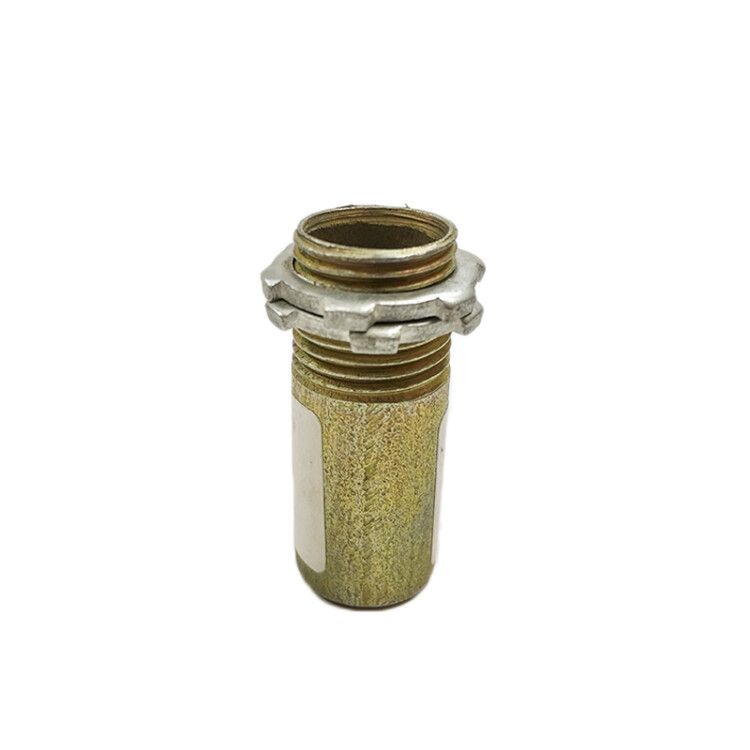

Патрубок вводный У475 1/2 дюйм У3 - металлический элемент для безопасного ввода кабелей и проводов в электрооборудование через металлорукава или трубы без резьбы. Произведён компанией ЗЭТАРУС, артикул zeta41110. Подходит для промышленной электропроводки в условиях умеренного климата.

Назначение и область применения

Патрубок вводный У475 1/2 дюйм У3 используется для перехода от металлорукава или стальной трубы к корпусу электротехнического устройства - например, распределительному щиту, шкафу управления или станку. Он обеспечивает герметичный и механически защищённый вход кабеля, предотвращая повреждение изоляции и попадание пыли и влаги внутрь оборудования.

Технические характеристики

• Внутренний диаметр: 15 мм - позволяет пропустить кабели с наружным диаметром до этого значения
• Наружный диаметр: 15 мм - совпадает с внутренним, что указывает на тонкостенную конструкцию
• Тип резьбы: G1/2 - внешняя цилиндрическая резьба для подключения к муфтам ТР или другим фитингам
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в средних условиях
• Климатическое исполнение: У3 - работает при температурах от -25C до +60C, подходит для помещений с умеренной влажностью
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Цвет: желтый - визуальное отличие для удобства идентификации на объекте
• Полированная поверхность - снижает риск задержки грязи и облегчает очистку
• Содержание галогенов: отсутствует - соответствует требованиям пожаробезопасности при горении

Совместимость и монтаж

Патрубок вводный У475 1/2 дюйм У3 не имеет собственной резьбы на теле, поэтому он **не** крепится напрямую к трубе. Для соединения требуется использовать специальные муфты ТР - они обеспечивают герметичную и прочную стыковку с металлорукавом или стальной трубой. На противоположном конце патрубка находится резьба G1/2, которая вворачивается в корпус оборудования или в ответную часть (например, вводную крышку щита).

Перед установкой проверьте, чтобы диаметр трубы или рукава соответствовал внутреннему проходу патрубка - 15 мм. Не используйте патрубок для ввода кабелей с большим наружным диаметром - это может повредить изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электросистем. Степень защиты IP65 гарантирует работу в запылённых и влажных помещениях. Отсутствие галогенов делает материал менее опасным при возгорании - выделение токсичных газов минимально. Материал - оцинкованная сталь - не содержит свинца и других тяжёлых металлов, что допускает использование в системах с повышенными экологическими требованиями.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита от пыли и брызг воды - надёжна даже в цехах с мойкой оборудования
• Оцинкованное покрытие продлевает срок службы в сравнении с обычной сталью
• Полированная поверхность уменьшает накопление загрязнений и облегчает обслуживание
• Жёлтый цвет упрощает визуальный контроль и идентификацию на сложных участках

Ограничения применения

• Не предназначен для наружной установки под открытым небом - климат У3 рассчитан на закрытые помещения
• Не подходит для высокотемпературных зон выше +60 C - перегрев может деформировать покрытие и снизить защитные свойства
• Требует обязательного использования муфт ТР для соединения с трубами; самостоятельное крепление к трубе невозможно
• Не рекомендован для частого изгиба кабелей внутри - жесткая конструкция не компенсирует движение

Примеры использования

• Подключение кабельных вводов в шкафы управления станков на заводах
• Ввод силовых кабелей в распределительные щиты в пищевых цехах
• Соединение металлорукава с корпусом автоматических линий
• Прокладка кабелей в логистических комплексах с регулярной влажной уборкой

Практические советы

• Выбирайте патрубок У475 1/2 дюйм У3 только тогда, когда труба или рукав не имеют резьбы - если есть резьба, лучше использовать другой тип ввода
• Перед монтажом проверьте целостность оцинкованного слоя - повреждения могут стать источником коррозии
• При затяжке резьбы G1/2 не переусердствуйте - избыточный момент может треснуть резьбу в корпусе оборудования
• Для кабелей с диаметром близким к 15 мм используйте термоусадочные или резиновые вставки - это повысит герметичность и защиту изоляции
• Артикул zeta41110 - один из вариантов серии У475. Если нужен аналог с другими размерами, смотрите модели У476–У481 от ЗЭТАРУС
